IT-7

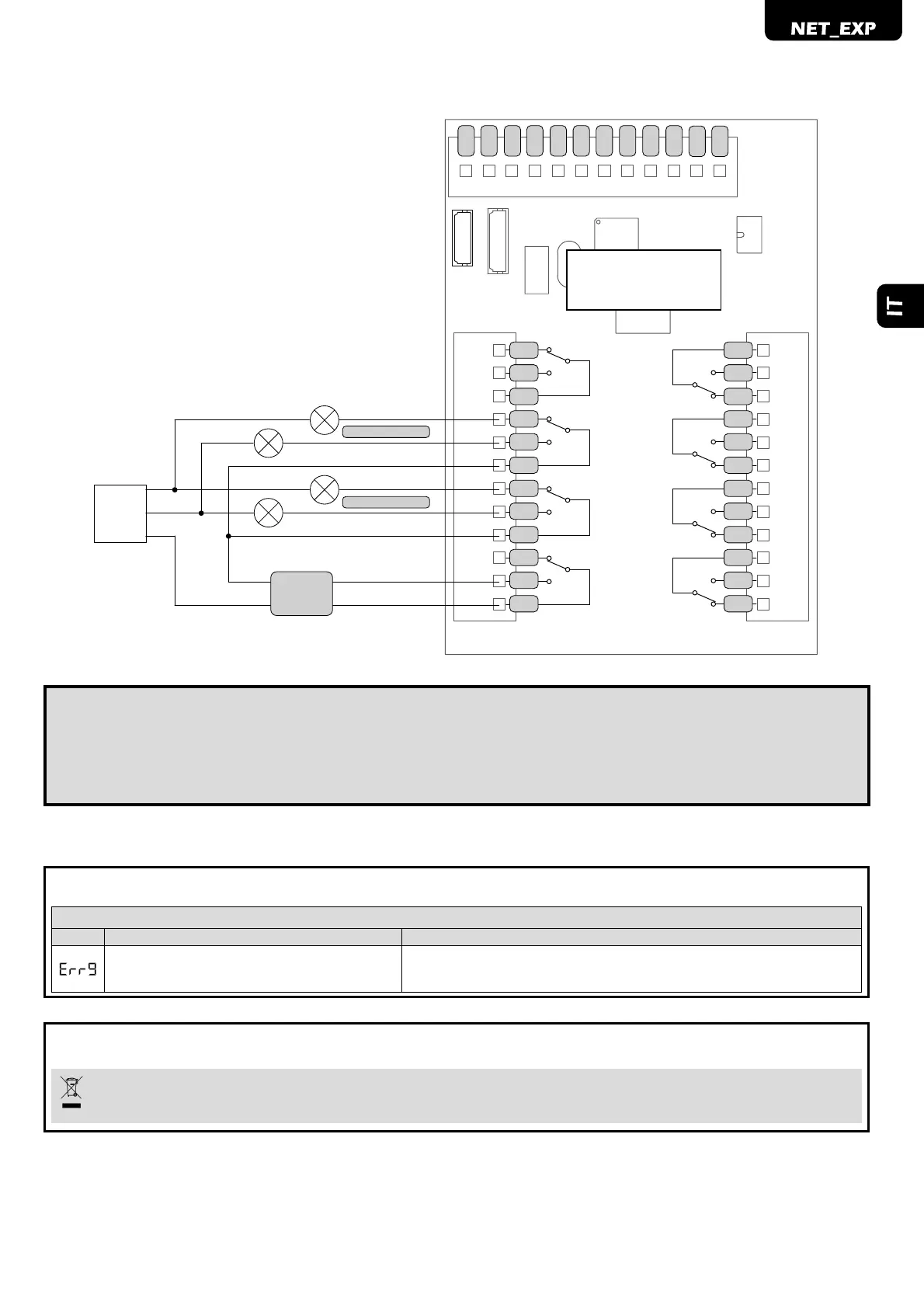

Schema di collegamento per semaforo spento con cancello chiuso
COM 1
N.O. 1
N.C. 1
COM 2
N.O. 2
N.C. 2
COM 3
N.O. 3
N.C. 3
COM 4
N.O. 4
N.C. 4
N.C. 8
N.O. 8
COM 8
N.C. 7
N.O. 7
COM 7
N.C. 6
N.O. 6
COM 6
N.C. 5
N.O. 5
COM 5
Verde
Rossa
Verde
Rossa
TRAFFIC_LIGHT_EXT
TRAFFIC_LIGHT_INT
SAS
Output
COM 6
N.C. 6
COM 5
N.C. 5
COM 3
N.C. 3
COM 2
N.O. 2
COM 4
N.C. 4
COM 1
N.O. 1
NET_EXP
+V / ~
-V / ~
ATTENZIONE
Se si utilizza la confi gurazione del presente schema di collegamento, ricordarsi di impostare il parametro:
P053=0 / P072=1 (solo NET24 - NET230)
P072=0 (solo NET724)
8 MESSAGGI VISUALIZZATI SUL DISPLAY
MESSAGGI DI ERRORE
Mess. Descrizione
Possibili soluzioni
Comunicazione con scheda espansione interrotta.
Verifi care che il cavo di connessione tra la scheda espansione NET_EXP e la centrale
di comando sia correttamente agganciato e nella posizione corretta.
9 DISMISSIONE DEL PRODOTTO
ATTENZIONE In ottemperanza alla Direttiva UE 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche (WEEE), questo
prodotto elettrico non deve essere smaltito come rifi uto municipale misto. Si prega di smaltire il prodotto portandolo al punto di
raccolta municipale locale per un opportuno riciclaggio.
