8 СООБЩЕНИЯ, ВИЗУАЛИЗИРОВАННЫЕ НА ДИСПЛЕЕ
СООБЩЕНИЯ ОБ ОШИБКАХ
Сообщ. Описание
Возможные решения
Связь с платой расширения прервано.
Убедитесь в том, чтобы соединительный кабель между платой расширения NET_
EXP и подстанцией управления был корректно подсоединен в корректной позиции.
9 ВЫВОД ИЗДЕЛИЯ ИЗ ЭКСПЛУАТАЦИИ
ВНИМАНИЕ Согласно директиве Евросоюза 2012/19/CE по утилизации электрического и электронного оборудования (WEEE)
это электрическое устройство не подлежит утилизации вместе с бытовыми отходами. Пожалуйста, избавьтесь от этого продукта,
передав его в соответствующий муниципальный пункт для возможной переработки..

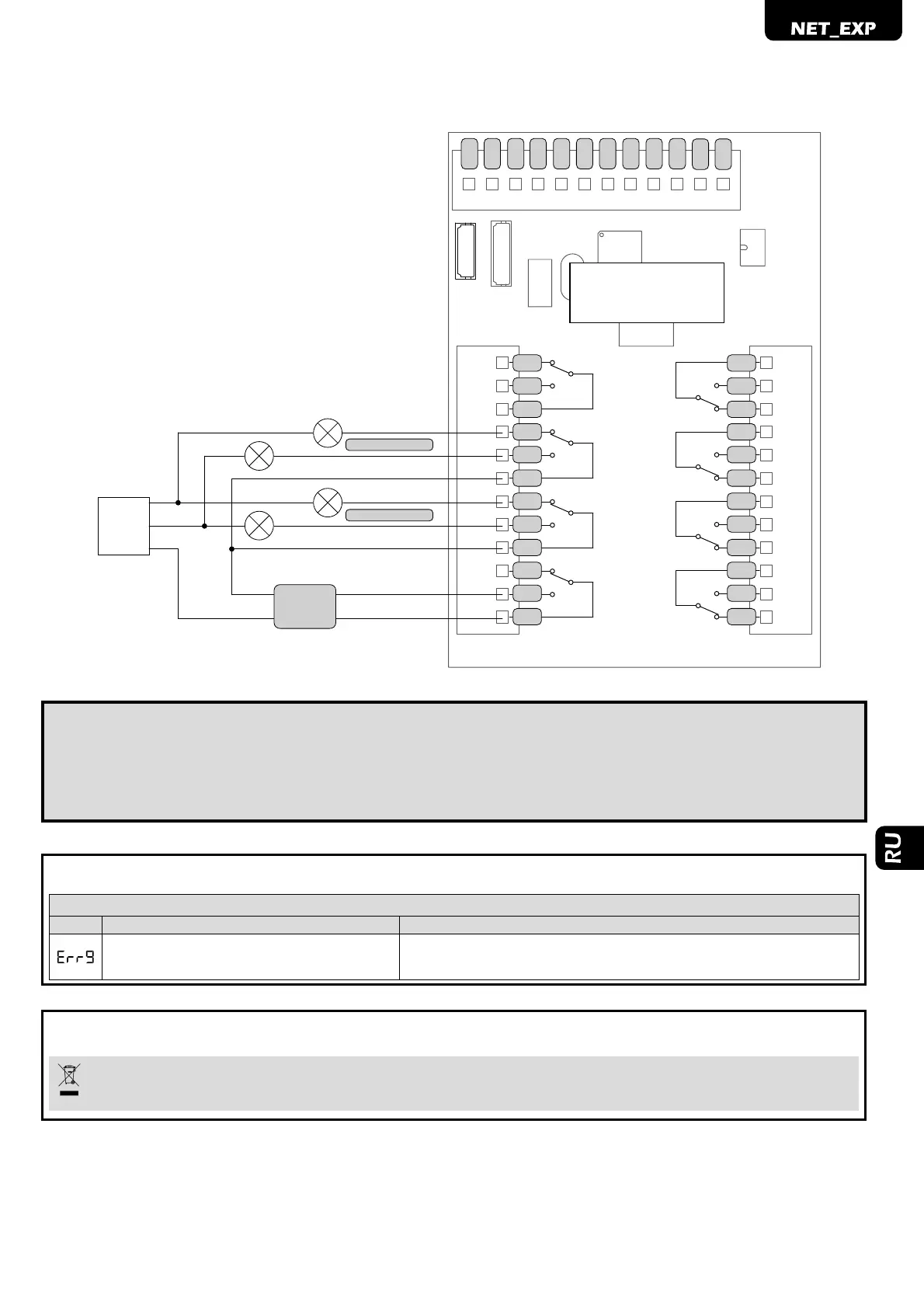

Схема подключения для выключенного светофора с
закрытыми воротами
зеленый
красный
COM 1
N.O. 1
N.C. 1
COM 2
N.O. 2
N.C. 2
COM 3
N.O. 3
N.C. 3
COM 4
N.O. 4
N.C. 4
N.C. 8
N.O. 8
COM 8
N.C. 7
N.O. 7
COM 7
N.C. 6
N.O. 6
COM 6
N.C. 5
N.O. 5
COM 5
TRAFFIC_LIGHT_EXT
TRAFFIC_LIGHT_INT
SAS
Output
COM 6
N.C. 6
COM 5
N.C. 5
COM 3
N.C. 3
COM 2
N.O. 2
COM 4
N.C. 4
COM 1
N.O. 1
NET_EXP
+V / ~
-V / ~
зеленый
красный
ВНИМАНИЕ
Если используется конфигурация настоящей схемы подключения, не забудьте установить параметр:
P053=0 / P072=1 (только NET24 - NET230)
