43

2 1
9 10 11 12
13 14
15 16
17 18 19 20 21 22 23 24 25 26 27 28
30 2932 31
3 4 5 6 7 8

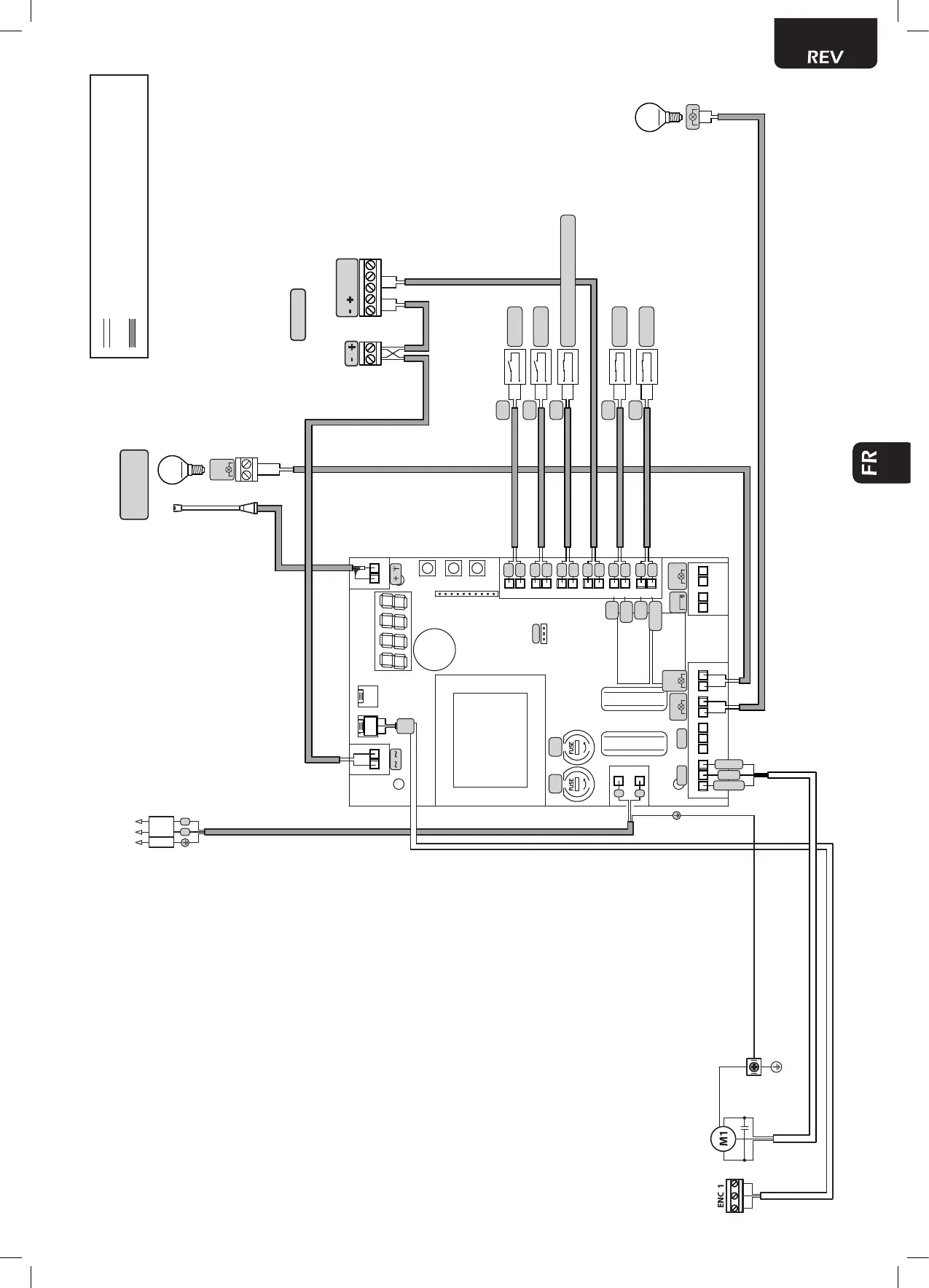

WARNING
LOCK
F2F1
FLASH
230V
MOT 1 MOT 2
WL/FL24V
FL / WL
N.O. N.O.
PED
N.C.
FCA1
N.C.
RG58
N.C.
START
FCC1
TX RX
PHOTO 1
LAMPE TÉMOIN
PORTAIL OUVERT
230V max 150W
2 x 1 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
ENC
M1
F
N
MARRON
NOIRE
GRIS
INTERRUPTEUR OMNIPOLAIRE
ALIMENTATION
230V~ 50Hz ±10%
F
N
LUMY/A
max 40W
FLASH
230V
3 x 0,22 mm
2
3 x 1,5 mm
2
3 x 1,5 mm
2
COM
N.C.
N.O.
SAFETY (Seulement si nécessaire)
CÂBLAGES INTERNES PRÉDISPOSÉS PAR L’USINE CÂBLAGES EXTERNES PRÉDISPOSÉS PAR L’INSTALLATEUR
COM
N.O.
COM
N.O.
COM
N.C.
COM
N.C.
COM
N.C.
COM
N.C.
Marron
Bleu
Noire
Bleu
