KBS3 Remote toetsenbord
Installatie- en
gebruikershandleiding
Aansluiten van het toetsenbord voor de besturing op afstand
Het toetsenbord voor de besturing op afstand wordt geleverd met een 485-bus kabel van 2 m
lengte; deze wordt gebruikt om het toetsenbord aan te sluiten op een van de 485-bus
aansluitingen van de Dedicated Micros DVR.
Met het toetsenbord kunnen ook langere afstanden overbrugd worden, tot 1500 m (4900 ft),
gebruik makend van 2 verbindingsdozen (DM/CJ01), een 12V/1A voeding, en de benodigde
lengte kabel met getwist aderpaar, bijvoorbeeld van het type CAT5.
Het toetsenbord voor de besturing op afstand is compatibel met de volgende Digitale Dedicated
Micros Recorders:
• het Digital Sprite 2-gamma.
• het BX2-gamma.
• het D4-gamma.
Eén enkel toetsenbord voor afstandsbesturing kan op meerdere (tot 16) DS2- of BX2-toestellen
aangesloten worden. Op één enkel DS2- of BX2-toestel kunnen meerdere toetsenborden voor
afstandsbesturing aangesloten worden.
Het D4-toestel ondersteunt één enkel toetsenbord voor afstandsbesturing, en een toetsenbord
kan gelijktijdig maar op één enkele D4 aangesloten worden.
De besturing van het DM DVR-gamma via het toetsenbord voor
afstandsbesturing
Het toetsenbord voor afstandsbesturing beschikt niet alleen over dezelfde functionaliteit als het
frontpaneel toetsenbord, het biedt ook een aantal extra voordelen:
• Besturing van de telemetrie-apparatuur die aangesloten is op de Digital Sprite.
Voor het DS2- en BX2-gamma - Coaxiale en Seriële telemetrie.
Voor het D4-gamma - enkel seriële telemetrie.
• Besturing van meerdere DS2- of BX2-toestellen vanaf één enkel toetsenbord.**
• Noodalarm.
** Op een D4-toestel kan maar één enkel toetsenbord aangesloten worden.

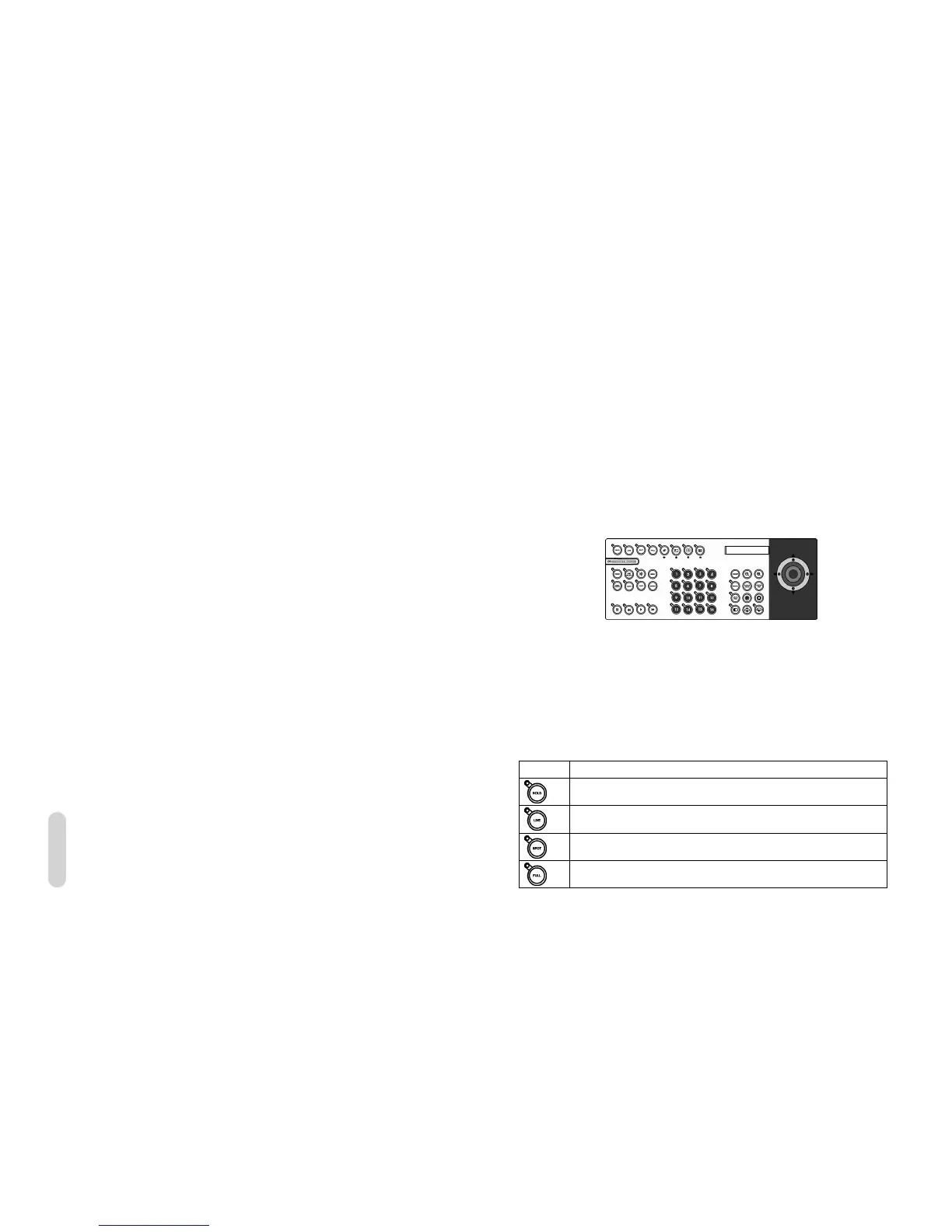

Beschrijving van de toetsen:
Toets
Functie
Stilstaand beeld in- en uitschakelen.
Live weergave selecteren.
Spot-monitor selecteren.
Volledig scherm selecteren.
NEDERLANDS
