2.5 Empfehlungen für die Auslegung der Lüftungskanäle
- Im Bereich der Befeuchtungsstrecke sollte der Lüftungskanal wasserdicht ausge-
führt werden.
- Bei kalter Umgebungsluft ist der Lüftungskanal zu isolieren, damit die befeuch-
tete Luft nicht an der Kanalwand kondensiert.
- Ungünstige Strömungsverhältnisse im Lüftungskanal (z.B. durch Hindernisse,
enge Radien, etc.) können zur Kondensation der befeuchteten Luft führen.
- Um den Einbau zu erleichtern und zu Kontrollzwecken ist im Lüftungskanal eine
genügend grosse Kontrollöffnung vorzusehen.
- Der Einbau der Dampfverteilrohre in Kanäle mit rundem Querschnitt ist nicht
zulässig.
Bei Fragen betreffend die Auslegung von Lüftungskanälen im Zusammenhang mit
Dampf-Luftbefeuchtern nehmen Sie mit Ihrem Defensor-Lieferanten Kontakt auf.
2.6 Montage der Dampfverteilrohre
Detaillierte Informationen zur Montage der Dampfverteilrohre finden sich in der
separaten "Montageanleitung zum Dampfverteilrohr “81-...”.
2.7 Montage des Dampfschlauches
Verwenden Sie ausschliesslich den Originaldampfschlauch von Defensor. Andere
Dampfschläuche können unter Umständen zu unerwünschten Betriebsstörungen
führen.

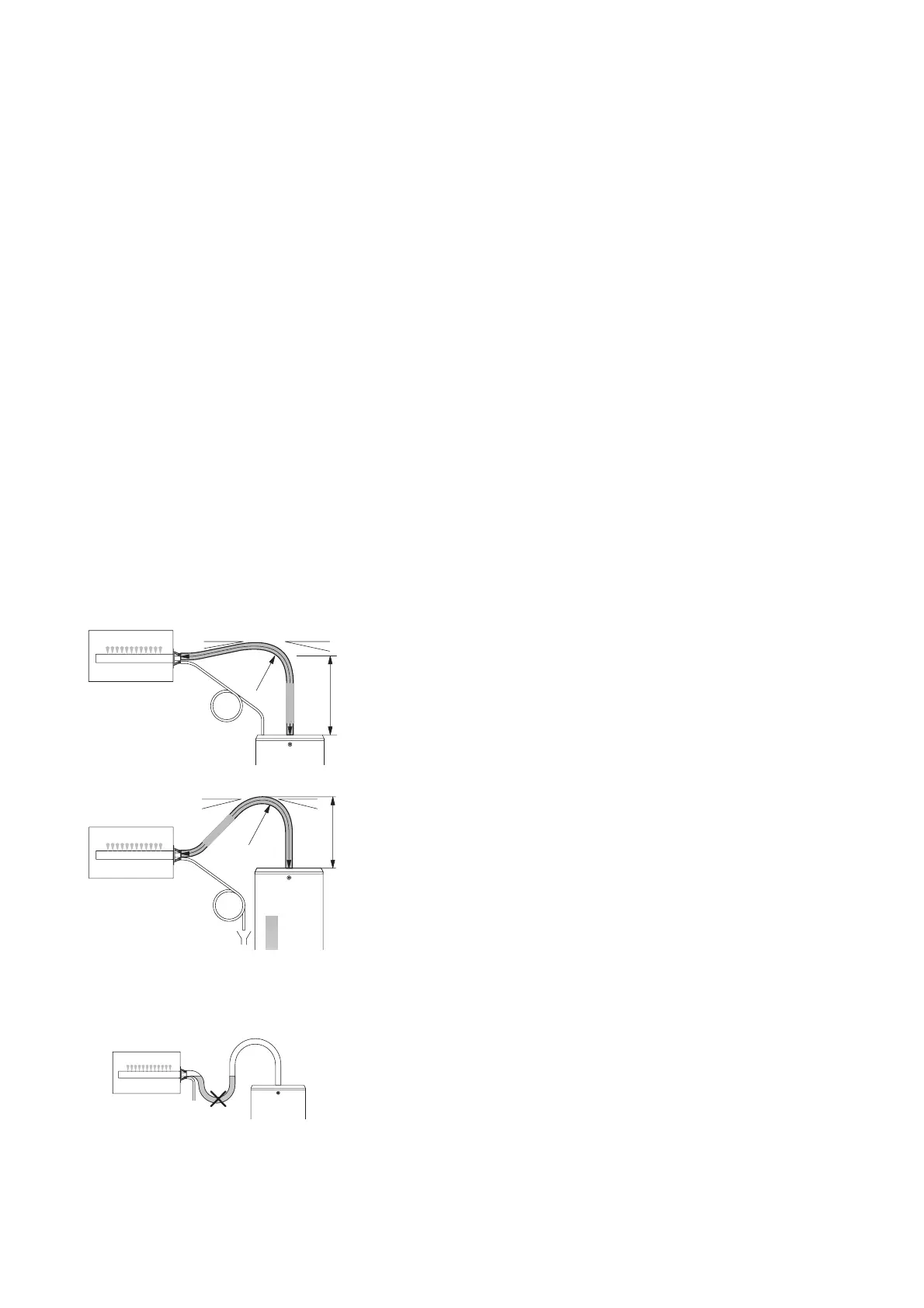

Hinweise Schlauchführung
– Für die Schlauchführung ist die Lage des Dampfverteilrohres massgebend:
– Dampfverteilrohr ist mehr als 300 mm über der Geräteoberkante montiert:
Dampfschlauch mit einer minimalen Steigung von 20% über eine minimale
Höhe von 300 mm und anschliessend mit einer minimalen Steigung von 20%
und/oder einem minimalen Gefälle von 5% zum Dampfverteilrohr führen.
– Dampfverteilrohr ist weniger als 300 mm über der Geräteoberkante montiert:
Dampfschlauch mit einer minimalen Steigung von 20 % mindestens 300 mm
über die Oberkante des Dampf-Luftbefeuchters und anschliessend mit einem
minimalen Gefälle von 5 % nach unten zum Dampfverteilrohr führen.
– Dampfschlauch so verlegen, dass er möglichst kurz ist (max. 4 m) und der
minimale Biegeradius (300 mm) eingehalten wird.
– Querschnittsverminderungen (z.B. durch Knickungen) sind auf der ganzen Leitungs-
länge zu vermeiden. Der Einbau eines Absperrventils in der Dampfleitung ist
nicht zulässig.
– Dampfschläuche dürfen nicht durchhängen (Kondensatsack); falls nötig mit
Rohrschellen, Schiene oder Winkelkanal unterlegen.
– Bei der Bestimmung der Länge und der Schlauchführung berücksichtigen, dass
sich der Dampfschlauch mit zunehmendem Alter verkürzt.
Schlauchbefestigung
Der Dampfschlauch ist am Dampfverteilrohr und am Dampfanschluss des Dampf-
Luftbefeuchters mit Schlauchklemmen zu befestigen.
min. 300 mm
Rmin.
300 mm
min. 5 % min. 20 %
max. 4 m
k4
max. 4 m
min. 300 mm
min. 5 %
Rmin.
300 mm
min. 20 %
