Montage de l’appareil et raccordement de vapeur
1. Montage de l’appareil
1.1 Recommandations de sécurité pour le montage de l’appareil
- Tous les travaux de montage ne doivent être effectués que par du personnel
qualifié dont le contrôle est du ressort du client.
- Les indications concernant l’emplacement et la fixation de l’appareil doivent être
scrupuleusement observées et respectées.
- Utiliser exclusivement le matériel de fixation faisant partie de la livraison pour
fixer l’humidificateur Defensor Mk4. Choisir un type de fixation stable similaire
si celui-ci n’est pas possible dans votre cas particulier avec le matériel de fixation
fourni. Contactez votre fournisseur Defensor en cas d’équivoque.
1.2 Emplacement de l’appareil
Le positionnement de l’humidificateur à vapeur dépend surtout de l’emplacement
du distributeur de vapeur respectivement du caisson de ventilation. Veuillez
s.v.p. observer les indications d’emplacement suivants afin d’assurer le fonction-
nement correct de l’humidificateur à vapeur.
- Les humidificateurs à vapeur Defensor Mk4 sont conçus pour une fixation
murale. S’assurer que la construction (paroi, pilier, etc.) destinée au montage
des appareils soit adaptée à une telle fixation et supportera la charge
envisagée (respecter les indications de poids sur les dessins cotés).
- La paroi dorsale de l’humidificateur Defensor Mk4 s’échauffe durant l’exploita-
tion (temp. de surface max. de la tôlerie env. 60 - 70 °C). S’assurer que la
construction (paroi, pilier, etc.) destinée au montage des appareils ne soit pas
composée d’un matériau sensible à la chaleur.
- Observer les indication s concernant le raccordement de vapeur (voir chap. 2)
pour l’emplacement de l’humidificateur à vapeur (emplacement du distributeur
de vapeur, longueur maximale du tuyau de vapeur, etc.).

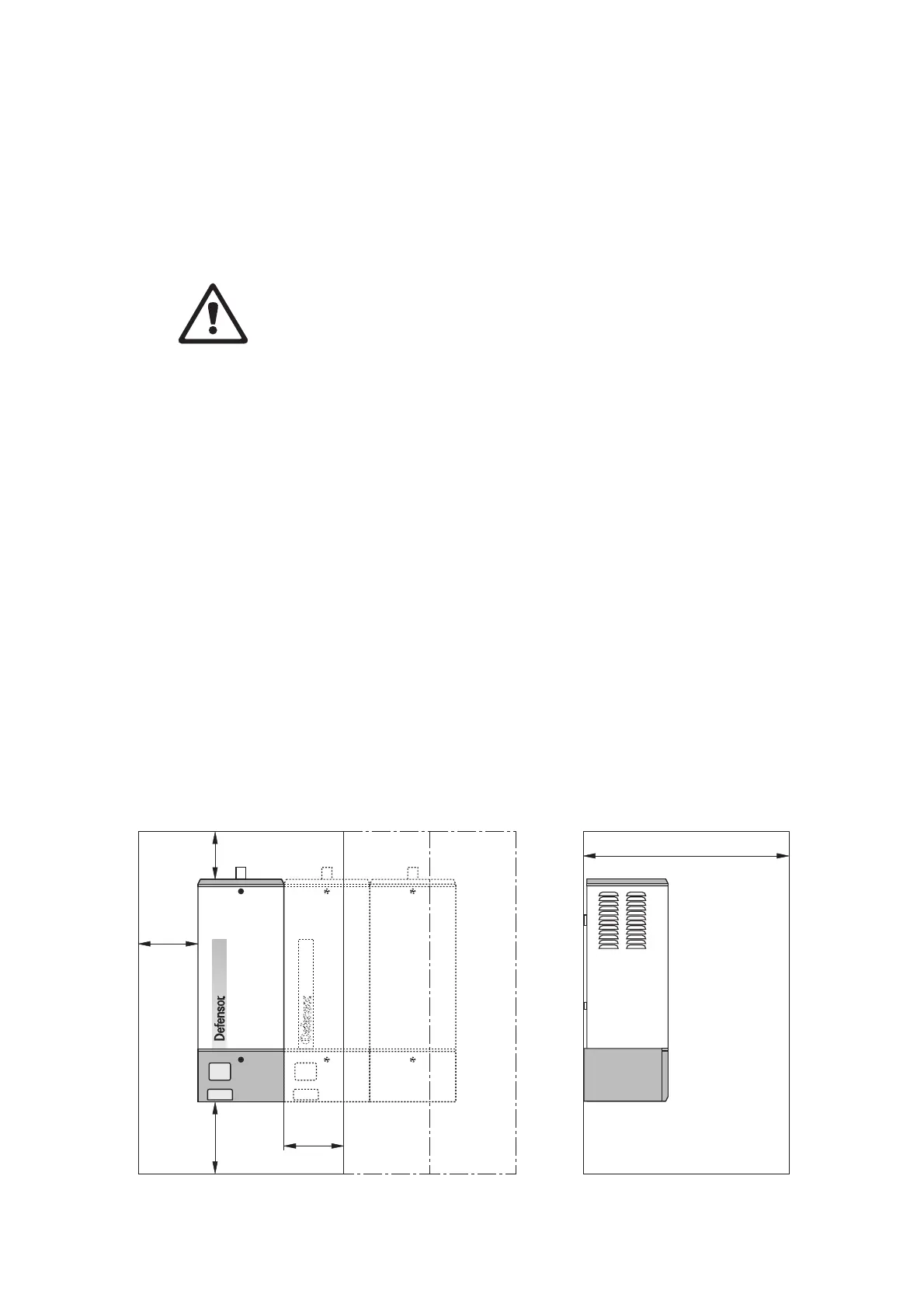

- L’humidificateur Defensor Mk4 devrait être monté de manière à laisser un
espace suffisant pour la maintenance. Veiller en outre à une bonne accessibilité
de l’appareil.
Mk4
250
250
200300
1000
Mk4
