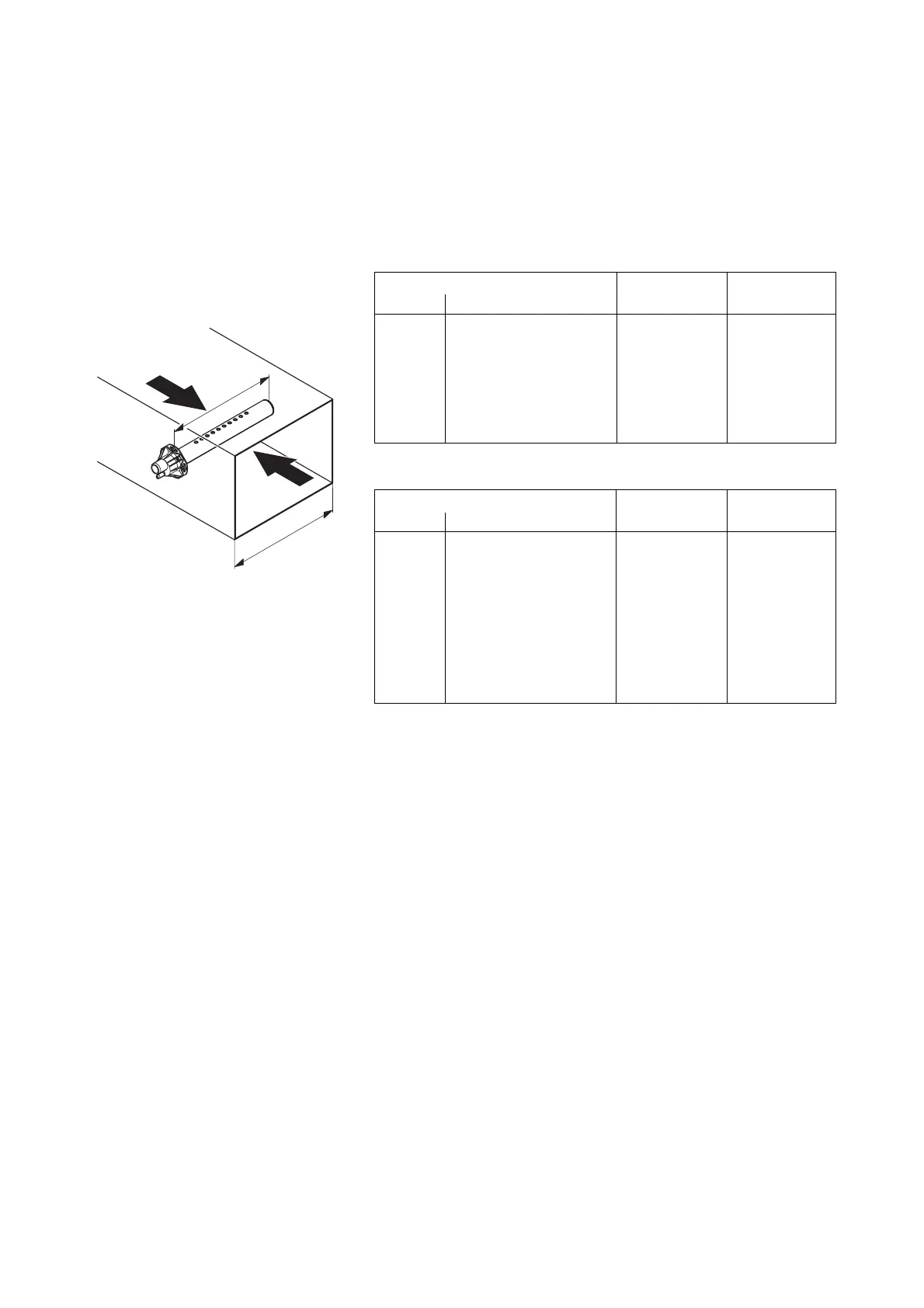

2.3 Dampfverteilrohr
Die Dampfverteilrohre sind als Zubehörteile (“81–...”) in verschiedenen Längen
lieferbar. Die Auswahl der Dampfverteilrohre richtet sich nach der Kanalbreite (für
horizontalen Einbau) bzw. nach der Kanalhöhe (für vertikalen Einbau) und der
Leistung des Dampf-Luftbefeuchters.
Wichtig! Wählen Sie immer das längst mögliche Dampfverteilrohr (Optimierung
der Befeuchtungsstrecke).
Dampfverteilrohre zu Defensor Mk4 ST 5-.., ST 10-../IT 5-.., IT 10-..
Dampfverteilrohr Kanalbreite (B) Dampfabgabe
Typ Einbaulänge (L) in mm
1)
in mm max. in kg/h
81-200 200 210…400 10
81-350 350 400…600 30
81-500 500 600…750 30
81-650 650 750…900 50
81-800 800 900…1100 50
81-1000 1000 1100…1300 50
Dampfverteilrohre zu Defensor Mk4 ST 20-.. bis ST 90-../IT 5-.. bis IT 90-..
Dampfverteilrohr Kanalbreite (B) Dampfabgabe
Typ Einbaulänge (L) in mm
1)
in mm max. in kg/h
81-350 350 400…600 30
81-500 500 600…750 30
81-650 650 750…900 50
81-800 800 900…1100 50
81-1000 1000 1100…1300 50
81-1200 1200 1300…1600 50
81-1500 1500 1600…2000 50
81-1800 1800 2000…2400 50
1)
Auf Anfrage sind auch Dampfverteilrohre mit Speziallängen erhältlich. Bei einer
Bestellung sind anzugeben: Der Typ des Dampf-Luftbefeuchters und die Breite
bzw. Höhe des Lüftungskanals.
Hinweise zum Dampfverteilrohr Process (Zubehör “Z257” bis “Z260”)
Das Dampfverteilrohr Process wird eingesetzt für die direkte Materialbefeuchtung
in Verarbeitungsprozessen (Prozessbefeuchtung) oder in Lüftungskanälen mit schwie-
rigen Befeuchtungsstrecken-Verhältnissen (mit dem Dampfverteilrohr Process
kann die Befeuchtungsstrecke um ca. 30 % verkürzt werden). Das Dampfverteilrohr
Process ist in verschiedenen Längen lieferbar.
Betreffend die Auslegung des Dampfverteilrohres Process nehmen Sie mit Ihrer
Defensor-Vertretung Kontakt auf. Beschaffen Sie sich vorab folgende Daten:
- die Dampfmenge in kg/h
- die Kanalabmessungen (Breite x Höhe)
Wichtig! Die Tabelle in Kapitel 2.4 für die Bestimmung der Befeuchtungsstrek-
ke, kann für das Dampfverteilrohr Process nicht verwendet werden.
Lieferumfang
Der Lieferumfang umfasst:
- Dampfverteilrohr “81–...” resp. Dampfverteilrohr Process (“Z257” bis “Z260”)
- Befestigungsmaterial
- Montageanleitung
B
L
