23
RU
9.1.3. Кнопки включения (32) и выключения (33)
магнитного пускателя используются при работе в
режиме пильной машины.
Примечание: если во время работы произошло от-
ключение электроэнергии, то для повторного запу-
ска пилы при возобновлении подачи электроэнер-
гии, необходимо повторно нажать кнопку включе-
ния (32).
9.2. Приведение пилы в верхнее и нижнее положе-
ние (Рис.7)
9.2.1. Для
приведения пилы в верхнее положение
нажмите на рукоятку (1) пилы, когда пила находится
в нижнем положении.
9.2.2. Удерживая рукоятку (1) нажатой, извлеките
стопорную шпильку (25). Убедитесь в том, что пла-
стиковый язычок за шпилькой (25) переместился.
9.2.3. Отпустите рукоятку (1) и консоль пилы под
действием пружины будет приведена в верхнее по-
ложение.
9.2.4. Снимите с рабочего стола
пилы защитный
кожухвставку (34).
9.2.5. Для приведения пилы в нижнее положение,
установите на рабочий стол защитный кожух-
вставку (34).
Без установленного кожуха-вставки (34) пила не мо-
жет быть зафиксирована в нижнем положении.
9.2.6. Нажав и удерживая блокирующий толкатель
(21) опустите рукоятку (1) вниз.
9.2.7. Удерживая рукоятку (1) нажатой, вставьте
стопорную шпильку (25). Убедитесь в том, что пла-
стиковый
язычок за шпилькой (25) переместился.
9.3. Поворот стола торцово-усовочной пилы (Рис.8)
9.3.1. Для выполнения косого пиления, предусмо-
трены фиксированные положения (00, 15º, 22,50,
30º и 45º) влево и вправо поворотного стола (7).
9.3.2. Отпустите винт (36) фиксации поворотного

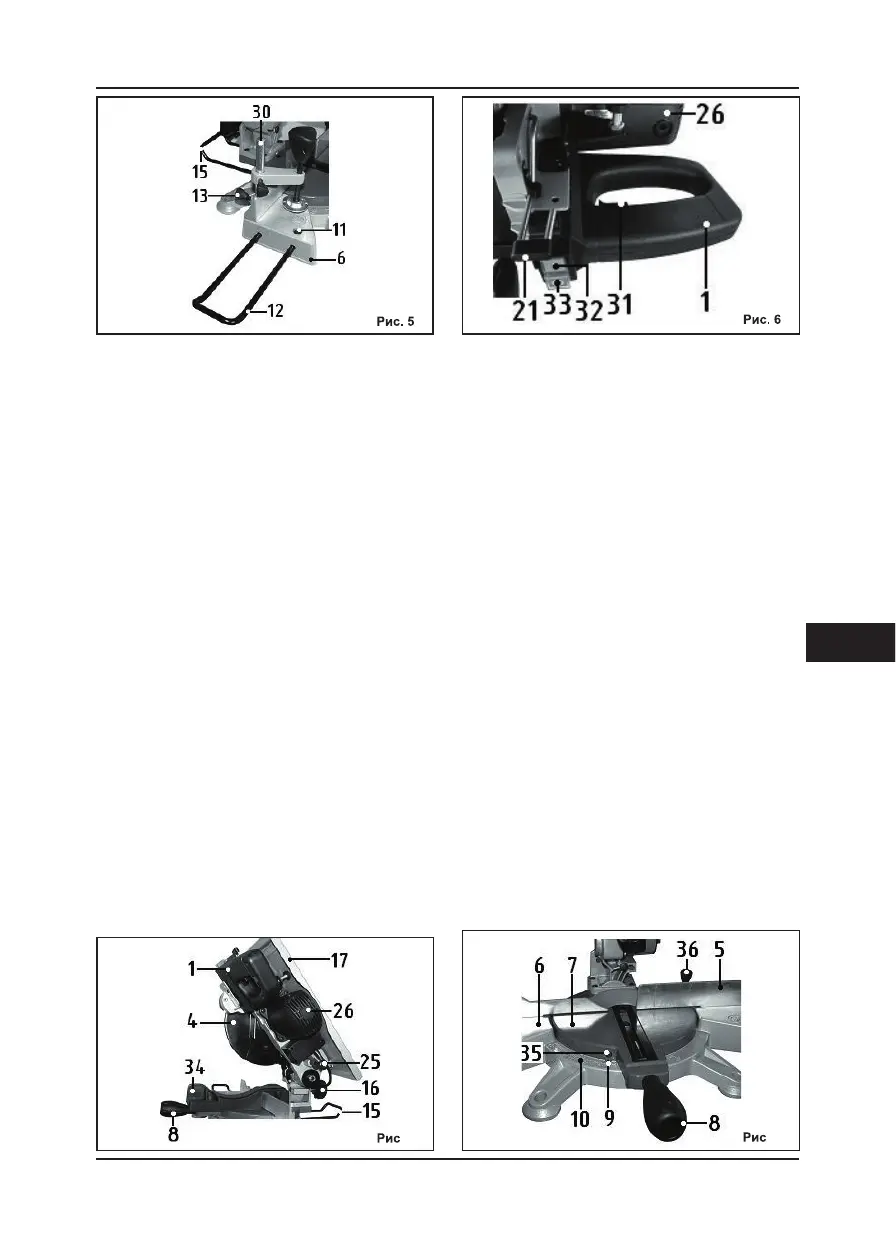

8.4.3. Как показано на (Рис.5) установите удлини-
тель (12) в посадочные гнезда на основании (6) до
упора.
8.4.4. Зафиксируйте удлинитель рабочего стола
(12) на
основании (6) винтом (11).
8.5. Установка струбцины (Рис.5)
8.5.1. Для обеспечения более точного и безопасно-
го распила, заготовку необходимо надежно зафик-
сировать струбциной. Струбцина устанавливается
как с левой, так и с правой стороны основания (6).
8.5.2. Открутите винт фиксации стойки струбцины
(13) на расстояние, достаточное для установки
стойки струбцины (30).
8.5.3. Как показано на (Рис.5) установите стойку
струбцины (30) в гнездо на основании (6).
8.5.4. Зафиксируйте стойку струбцины (30) на осно-
вании (6) винтом (13).
Примечание: при наклонном пилении струбцину не-
обходимо демонтировать с левой стороны и пере
нести на правую сторону основания. В противном
случае, наклонное пиление будет невозможно.
ПОДГОТОВКА К РАБОТЕ И РЕГУЛИРОВКИ
9.1. Органы управления (Рис.6)
9.1.1. На рукоятке (1) расположена клавиша вы-
ключа-
теля (31), используемая при работе в режиме тор-
цово-
усовочной пилы.
Примечание: Рабочий стол (17) – установите и за-
фиксируйте в крайнем верхнем положении. Пуск
двигателя в режиме торцово-усовочной пилы при
неподнятом рабочем столе (17) невозможен.
9.1.2. Толкатель блокирующий (21) предназначен
для разблокирования нижнего кожуха (4) в
режиме
торцовоусовочной пилы.
. 7
. 8
