28 Installation du processeur

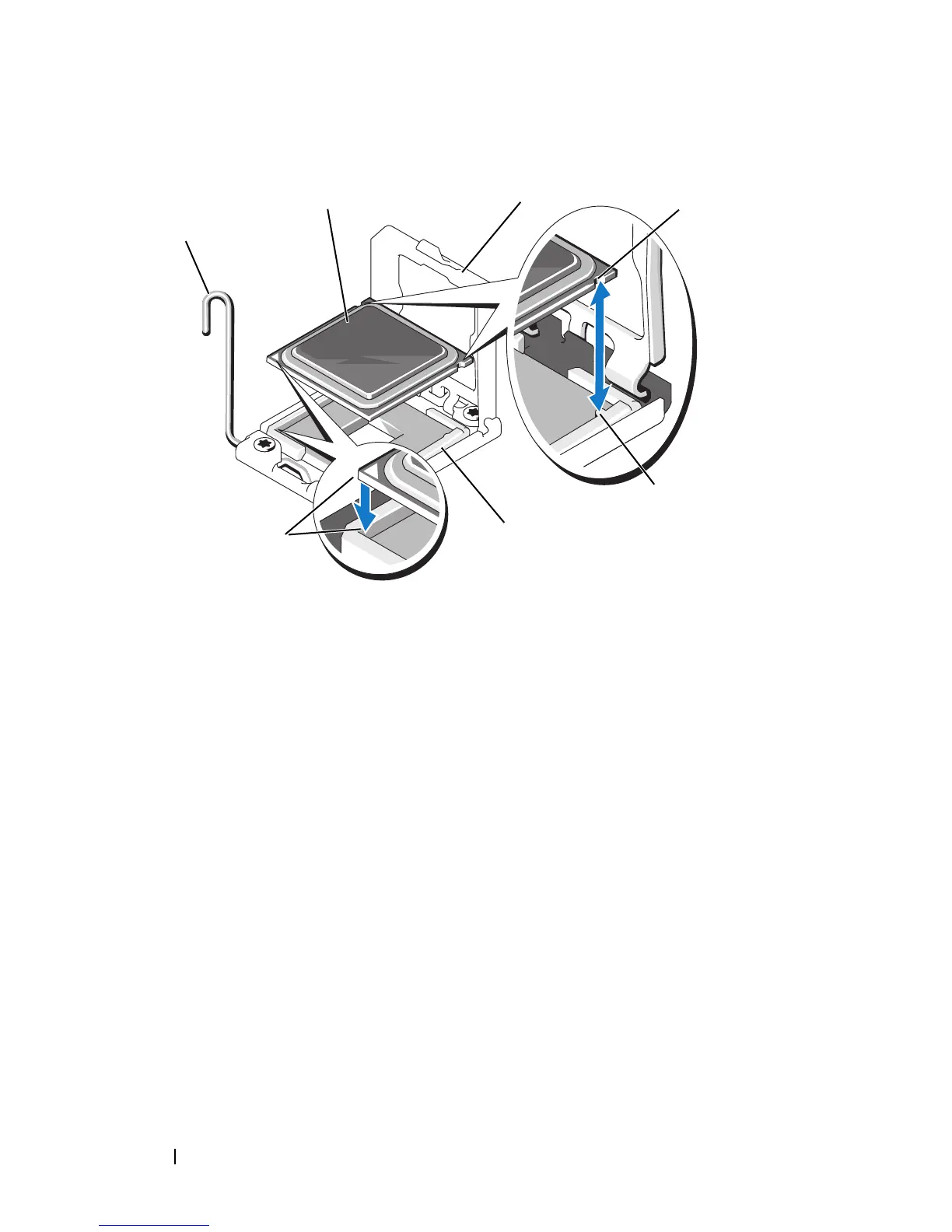

Figure 1-4. Alignement du processeur sur les repères du support
8 Vérifiez que le processeur est correctement aligné et installé.
9 Refermez le cadre de protection du processeur. Voir figure 1-5.
10 A baissez le levier d'éjection du support jusqu'à ce qu'il s'enclenche.
Voir figure 1-5
.
1 levier d'éjection du support 2 processeur
3 cadre de protection du processeur 4 encoche du processeur (2)
5 repère (2) 6 support ZIF
7 indicateurs de broche 1 (2)
