48 プロセッサの取り付け
図 1-4. プロセッサをソケットキーに合わせる
8 プロセッサとソケットが正しく揃い、装着されたことを確認します。
9 プロセッサシールドを閉じます。図 1-5 を参照してください。
10 所定の位置に収まるまで、ソケットリリースレバーを下ろします。

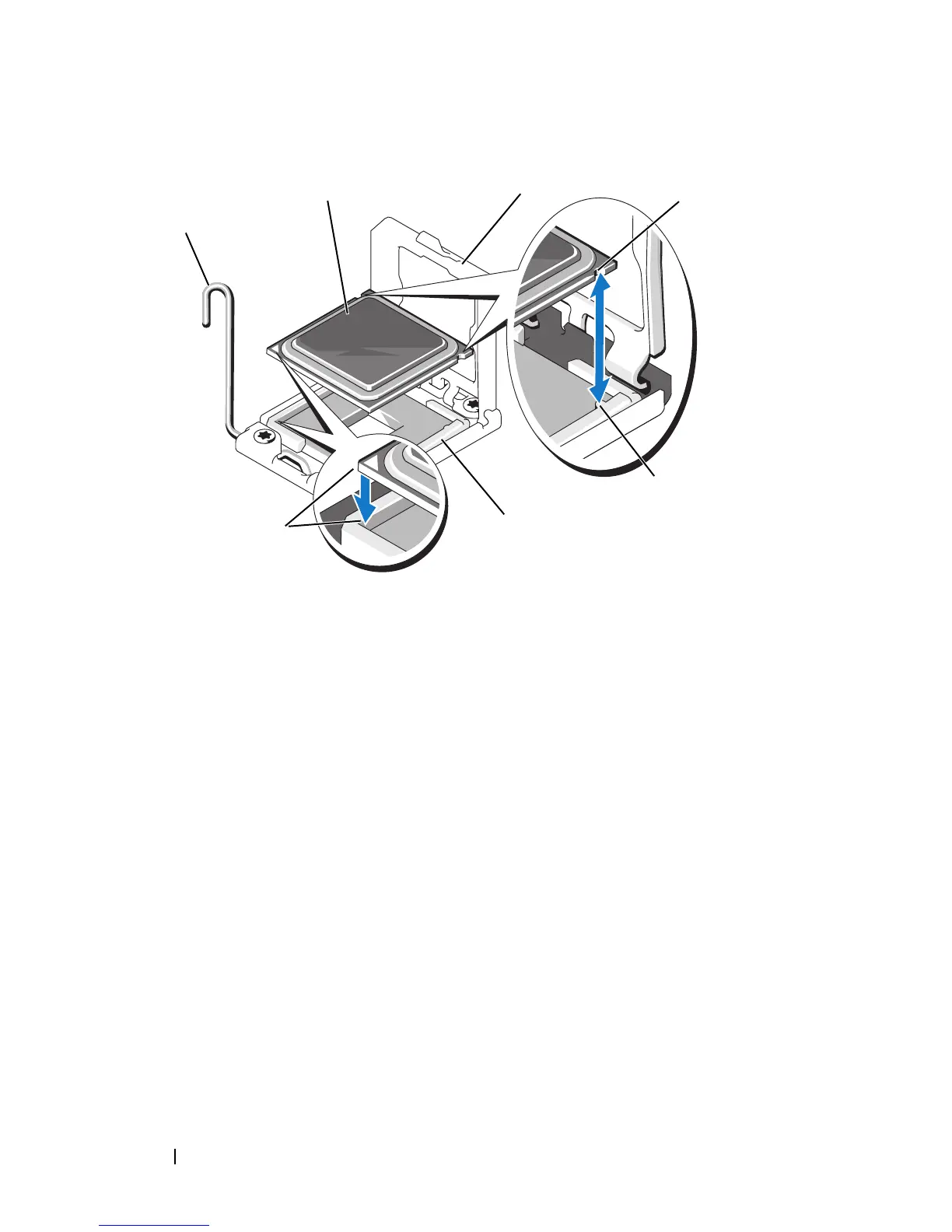

図 1-5 を参照してください。
1
ソケットリリースレバー
2
プロセッサ
3
プロセッサシールド
4
プロセッサの切り込み（2）
5
ソケットキー（2）
6
ZIF ソケット
7
ピン 1 インジケータ（2）
6
1
2
4
3
5
7
