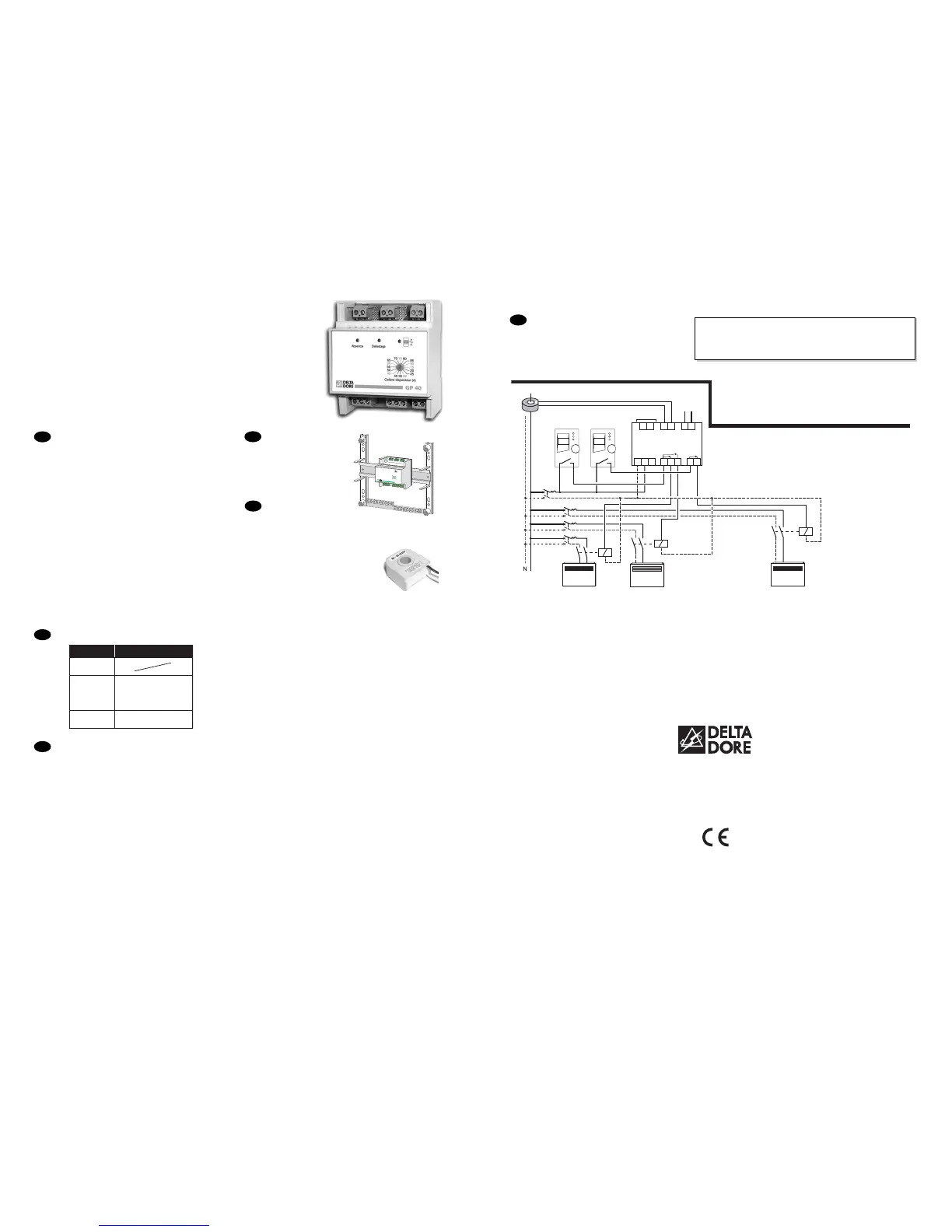

Instalación con contador
electromecánico monofásico.
Mando de convectores tradicionales.
GP 40
se asocia a una programación de 2 zonas
(ej.: Termostatos programables de tipo Micro-Tybox).
Las órdenes de sobrepaso se señalan a través de la
medida del T.I. (transformador de Intensidad).
Ausencia
Opción telemando
Telefónico
Transformador de intensidad (T.I.)
Termostato
programable
Zona 1
Termostato
programable
Zona 2
NF
Selec.
FP
E1 S1a E2 S2S1b
123 456 78
910 1112 13 14
Entrada T.I. Tele-info
GP 40
ZONA 1a ZONA 1b ZONA 2
F
Opción contador
electromecánico
GP 40
Gestor de potencia universal, 3 salidas
• Instalación con contadores tradicionales (monofásicos)
• Racionalizado sobre 3 salidas
• 2 entradas para programadores
• Entrada ausencia (telemando telefónico Typhone 2, Typhone 3 sv...)
Funcionamiento
5.1 Sin racionalización
Las salidas S1a, S1b y S2 reproducen el estado de su entrada respectiva (E1 o E2).
La entrada ausencia (telemando telefónico) permite poner en paro (o marcha) los convectores tradicionales.
5.2 El racionalizado
Permite reducir la contratación suscrita, evitando las sobrecargas en los momentos de consumo importante. Interviene en cuanto la potencia
total solicitada intenta sobrepasar el valor suscrito. Eso se traduce por el paro de una o varias “salidas calefacción” durante algunos minutos, el
tiempo de pasar la punta de consumo.
Características técnicas
• Alimentación 220V, +/-10%, 50 Hz
• Aislamiento clase II
• Consumo : 2 VA
• 3 salidas contacto reposo, 2A 220V
• 2 entradas para programadores
(relojes, centrales de programación...)
• 1 entrada ausencia (telemando telefónico)
• 1 entrada de selección de la calefacción de tipo hilo piloto
• Racionalizado cascadocíclico
®
sobre 3 salidas
• Botón de ajuste de los calibres del I.C.P. (15A a 90A)
• Dimensiones : 4 módulos, h = 53 mm
•
Características del T.I. (ref. 6330004) :
- Ø interior : 10mm maxi.
- Intensidad nominal de funcionamiento :
2 a 90A, Cos
ϕ
= de 0,8 a 1
Emplazamiento
GP 40
se monta sobre raíl DIN
en cuadro eléctrico
Elección del
calibre
En contador tradicional, elija uno de los calibres (de 15A a
90A) a su disposición en función de la contratación suscrita..
Para el racionalizado, es necesario cablear un
transformador de intensidad (T.I.) para la
medida del consumo. Esta medida, comparada
al calibre seleccionado en el GP-40, permite
determinar los sobrepasos de potencia.
• La longitud del hilo de los T.I. puede ser
ampliada hasta 1,5 metros máximo (hilo de tipo
H03VV-F o H05V-K)
• El T.I. no tiene sentido de conexión.
• Se pueden pasar varios conductores de una misma fase por el
interior de un T.I. (Ø interior 10mm máximo).
Testigo Contador
En el caso de una instalación monofásica, el racionalizado puede
ser de dos tipos:
- cascada :
el aparato racionaliza una salida después de otra según
el valor del sobrepaso, o las dos simultáneamente si el sobrepaso es
muy importante.
- cascadocíclico
®
:
El aparato equilibra automáticamente los
tiempos de racionalizado de las salidas por permutación del
racionalizado, después en cascada, si todavía es necesario.
El racionalizado es de tipo cascadocíclico
®
sobre las salidas S1a y
S2. La salida S1b sólo racionaliza si el caso lo requiere.
Código del T.I. :
6330004 (Kit 1 T.I.)
