繁中-3

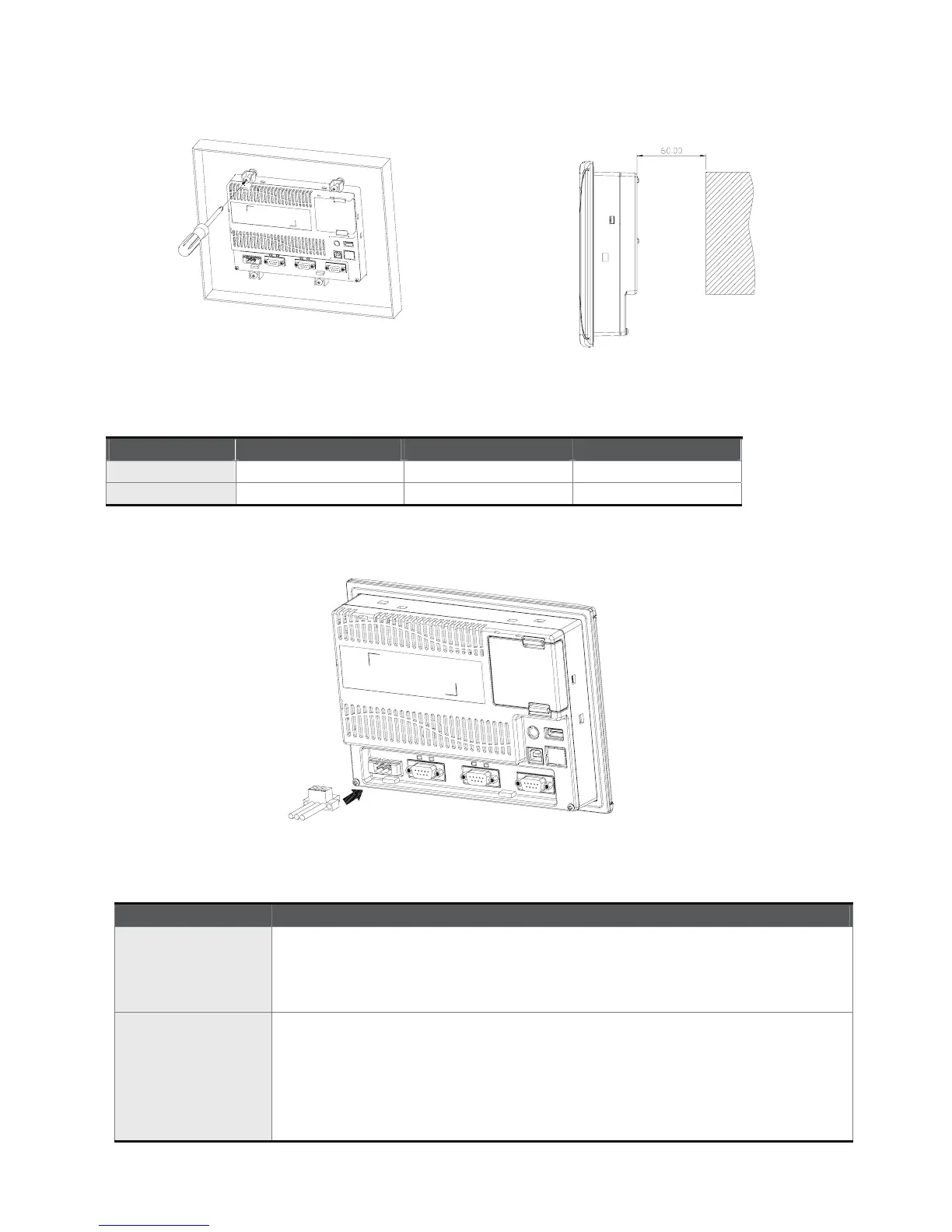

步驟三 請以 0.7N.M 扭力鎖緊，切記不可超過此扭
力，否則將造成塑膠外殼的損壞。
扭力: 6.17lb-inch(0.7N-M).
步驟四 安裝時，人機後方請預留 60mm 散熱空間。
配線
建議配線材料如下：
種類 電源配線(AWG) 剝線長度
扭力
單芯線
28 ~ 12 7 ~ 8 mm 5 Kg-cm
多芯線
30 ~ 12 7 ~ 8 mm 5 Kg-cm
請確實依指示方向將快速接頭裝入
基本檢測
檢測項目 檢測內容
一般檢測
定期檢查人機介面與設備連接處的螺絲是否有鬆動。
排氣孔應避免油、水或金屬粉等異物侵入，且應防止電鑽的切削粉落入人機
介面內。
人機介面若設置於有害氣體或多粉塵的場所，應防止有害氣體與粉塵的侵入。
操作前檢測
（未供應控制電源）
配線端子的接續部請實施絕緣處理。
通訊配線應正確，否則可能發生異常動作。
檢查螺絲或金屬片等導電性物體、可燃性物體是否存在人機介面內。
人機介面附近使用的電子儀器受到電磁干擾時，請使用儀器調校以降低電磁
干擾。
請確定人機介面的供應電源電壓準位是否正確。
DOP-B07S200
單位：mm
