简中-4
檢測項目 檢測內容
運行前檢測
（已供應控制電源）
 電源指示燈是否顯示。
 與各設備之間通訊是否正常。
 人機界面若有異常現象，請與廠商聯繫。

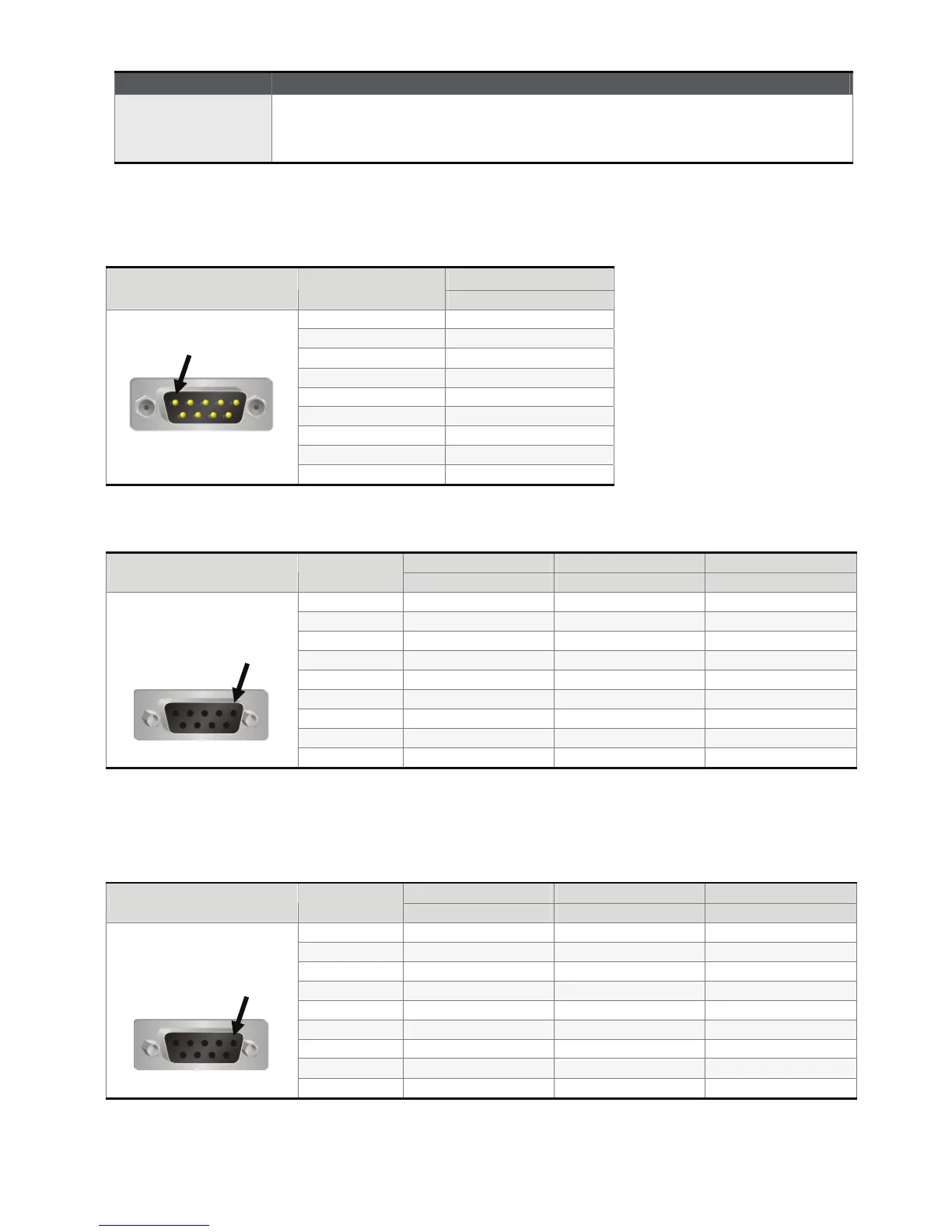

通訊引脚定義
COM1 定義(支持流量控制)
說明
COM Port 示意圖 引腳
RS-232
1
2 RXD
3 TXD
4
5 GND
6
7 RTS
8 CTS
9
註：空白＝不需連接
COM2 定義(支持流量控制)
MODE1 MODE2 MODE3
COM Port 示意圖 引腳
RS-232 RS-422 RS-485
1 TXD+ D+
2 RXD
3 TXD
4 RXD+
5 GND GND GND
6 TXD- D-
7 RTS
8 CTS
9 RXD-
註 1：空白＝不需連接
註 2：當 COM2 使用 RS-232 流量控制(RTS、CTS 引腳)時，COM3 則無法使用。
註 3：當 COM2 使用 RS-422 流量控制時，其流量控制引腳請參考 COM3 MODE2 括號內的引腳定義。
COM3 定義
MODE1 MODE2 MODE3
COM Port 示意圖 引腳
RS-232 RS-422 RS-485
1 TXD+(RTS+) D+
2 RXD
3 TXD
4 RXD+(CTS+)
5 GND GND GND
6 TXD-(RTS-) D-
7
8
9 RXD-(CTS-)
註 1：空白＝不需連接
註 2：當 COM2 使用 RS-422 流量控制時，其流量控制引腳請參考 MODE2 括號內的引腳定義。
PIN1
PIN1
PIN1
