繁中-3

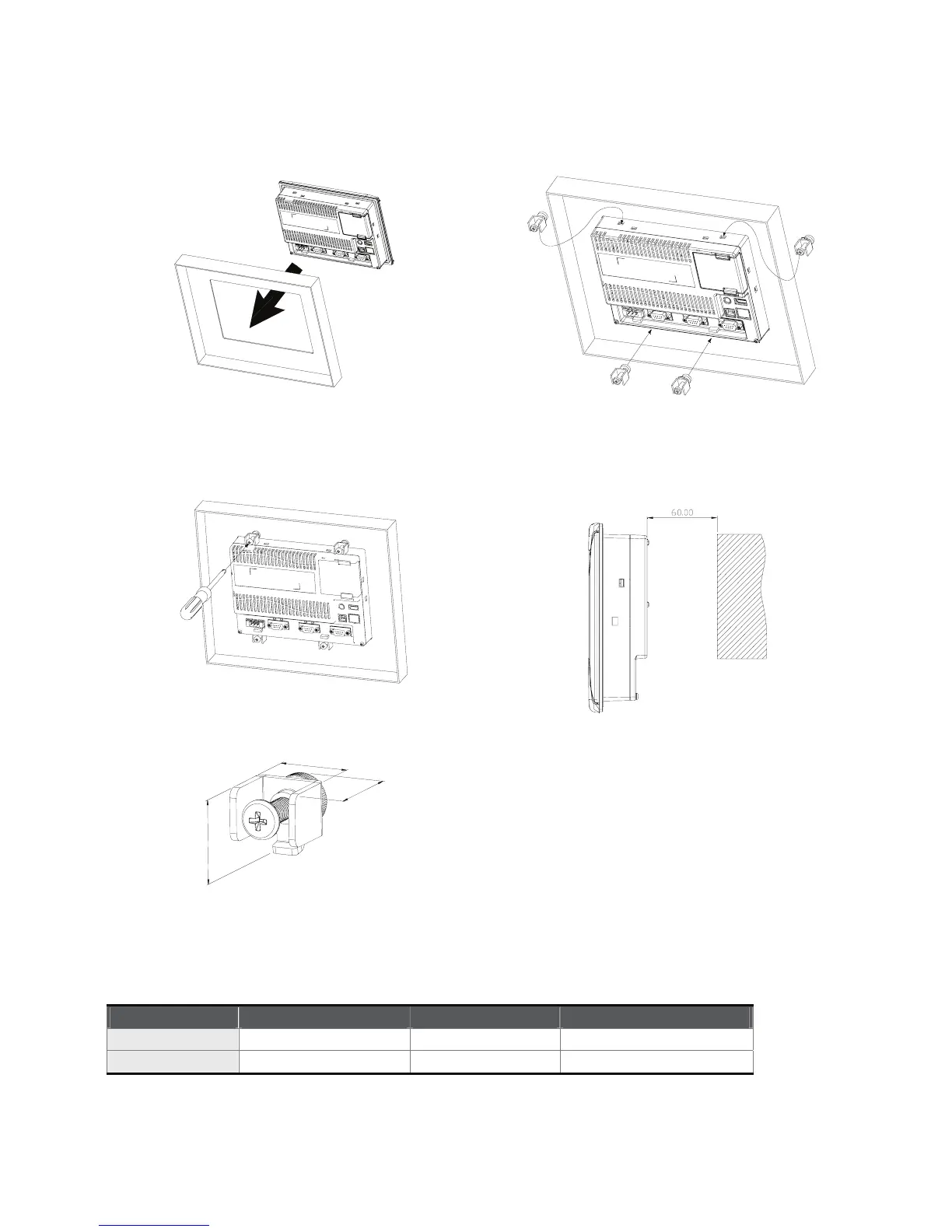

安裝示意圖:
步驟一:
請確實將防水墊圈裝入,然後再安裝人機介面
步驟二:
請確實將固定片螺絲組裝入內,然後下方鉤住前蓋
螺絲頭頂住控制箱內側
步驟三:
請以 0.7N-M 扭力鎖緊切記不可超過此扭力,
否則將造成塑膠外殼的損壞。
扭力: 6.17lb-inch0.7N-M
步驟四:
安裝時,人機後方請預留 60mm 散熱空間。
固定螺絲尺寸
1
6
16.3
2
0
.
4
配線
建議配線材料如下
種類 電源配線(AWG 剝線長度
扭力
單芯線
28 ~ 12 7 ~ 8 mm
5 kg-cm4.3 lb-in
多芯線
30 ~ 12 7 ~ 8 mm
5 kg-cm4.3 lb-in
單位mm
單位mm
