Delta Electronics Network Device DOP-B User Manual

简中-3

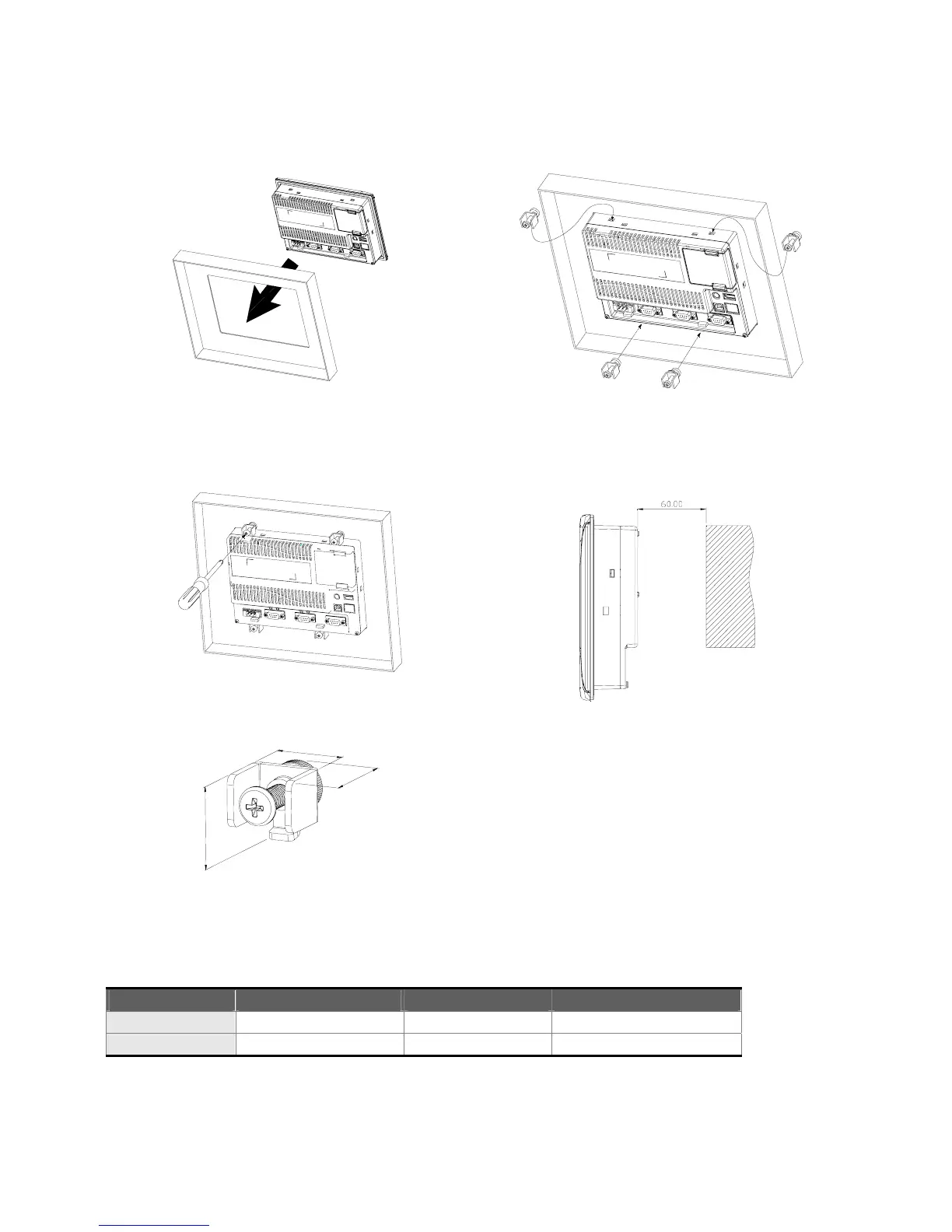

安装示意图：
步骤一：
请确实将防水垫圈装入，然后再安装人机接口
步骤二：
请确实将固定片螺丝组装入内，然后下方钩住前盖
螺丝头顶住控制箱内侧
步骤三：
请以 0.7N-M 扭力锁紧，切记不可超过此扭力，
否则将造成塑料外壳的损坏。
扭力: 6.17lb-inch（0.7N-M）
步骤四：
安装时，人机后方请预留 60mm 散热空间。
固定螺丝尺寸
1
6
16.3
2
0
.
4
ቢ!
建议配线材料如下：
种类 电源配线（AWG） 剥线长度 扭力
单芯线
28 ~ 12 7 ~ 8 mm
5 kg-cm（4.3 lb-in）
多芯线
30 ~ 12 7 ~ 8 mm
5 kg-cm（4.3 lb-in）
单位：mm
单位：mm
