Choisissez des raccords compatibles 1/2 po IPS : 1) tubes-raccords à portée sphérique (tube en
cuivre 3/8 po d.e.) ou 2) raccords de robinet 1/2 po IPS.
Si vous utilisez des tubes-raccords à portée sphérique (1), servez-vous des écrous de
raccordement fournis (3). Utilisez deux clés pour serrer les raccords. Prenez garde de trop serrer.
B.
A.
Escoja las conexions IPS de 1/2": (1) Conexión Bola-nariz (Tubería cobre 3/8" D.E.), o (2)
Conector de llave I.P.S. 1/2".
Utilice las tuercas de acoplamiento incluidas (3) con la conexión bola-nariz (1). Utilice dos llaves de
tuercas cuando apriete. No apriete demasiado.
B.
A.
4
86669 Rev. B
1
2
3
1
1
2
2
3
1/2" (13 mm) IPS
1/2" (13 mm) IPS
1
1
2
4
5
3
6
7
8
6
7
8
A.
A.
B.

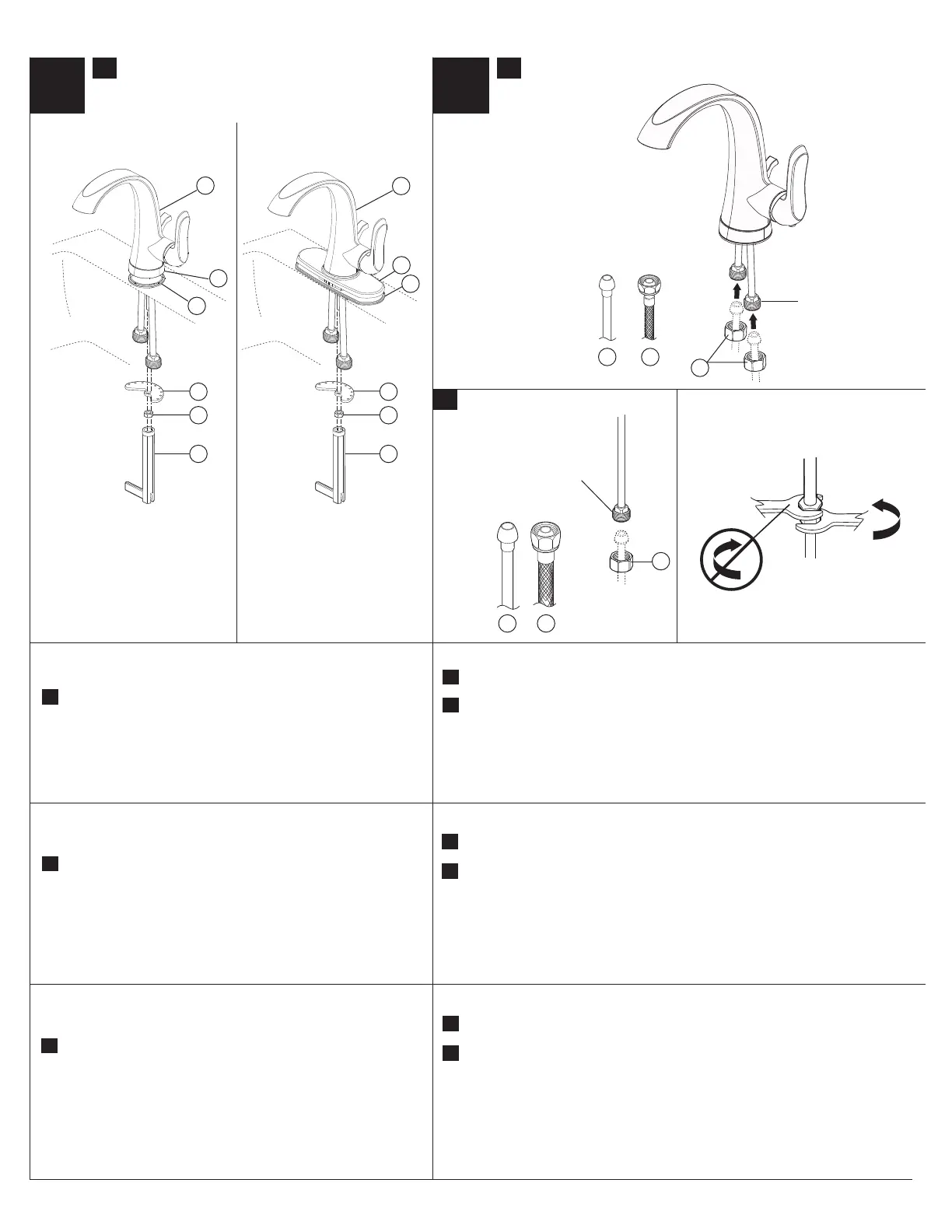

Choose hook-ups for 1/2" I.P.S. connections: (1) Ball nose riser (3/8" O.D. copper tubing), or (2)
1/2" I.P.S. faucet connector.
Use coupling nuts supplied (3) with the ball nose risers (1). Use two wrenches when tightening.
Do not overtighten.
B.
A.
Make Connections to water lines:
Haga las conexiones a la líneas de agua:
Raccordez les Tuyaux d'eau Chaude et d'eau Froide:
Secure with washer (6) nut (7) using wrench (8).
Option: If sink is uneven, use silicone under the gasket.
A.
Position Faucet (1) Escutcheon (2) or (3) and Gasket (4)
or (5) on Sink:
Single Hole Mount 3-Hole Mount
Fije la arandela (3) la tuerca (4) usando una llave de tuercas (5).
Opción: Si el lavamanos está desnivelado, use silicón debajo del empaque.
A.
Coloque la Llave de Agua (1), la Chapa (2) ó (3) el Empaque
(4) ó (5) en el Lavamanos:
Fixez avec la rondelle (6) et l’écrou (7) au moyen de la clé (8).
Note: Si la surface du lavabo est inégale, placez du composé d'etanchéité
à la silicone sous le joint.
A.
Placez le robinet (1), la plaque de finition (2) ou (3) et le
joint (4) ou (5) sur le lavabo:
