37

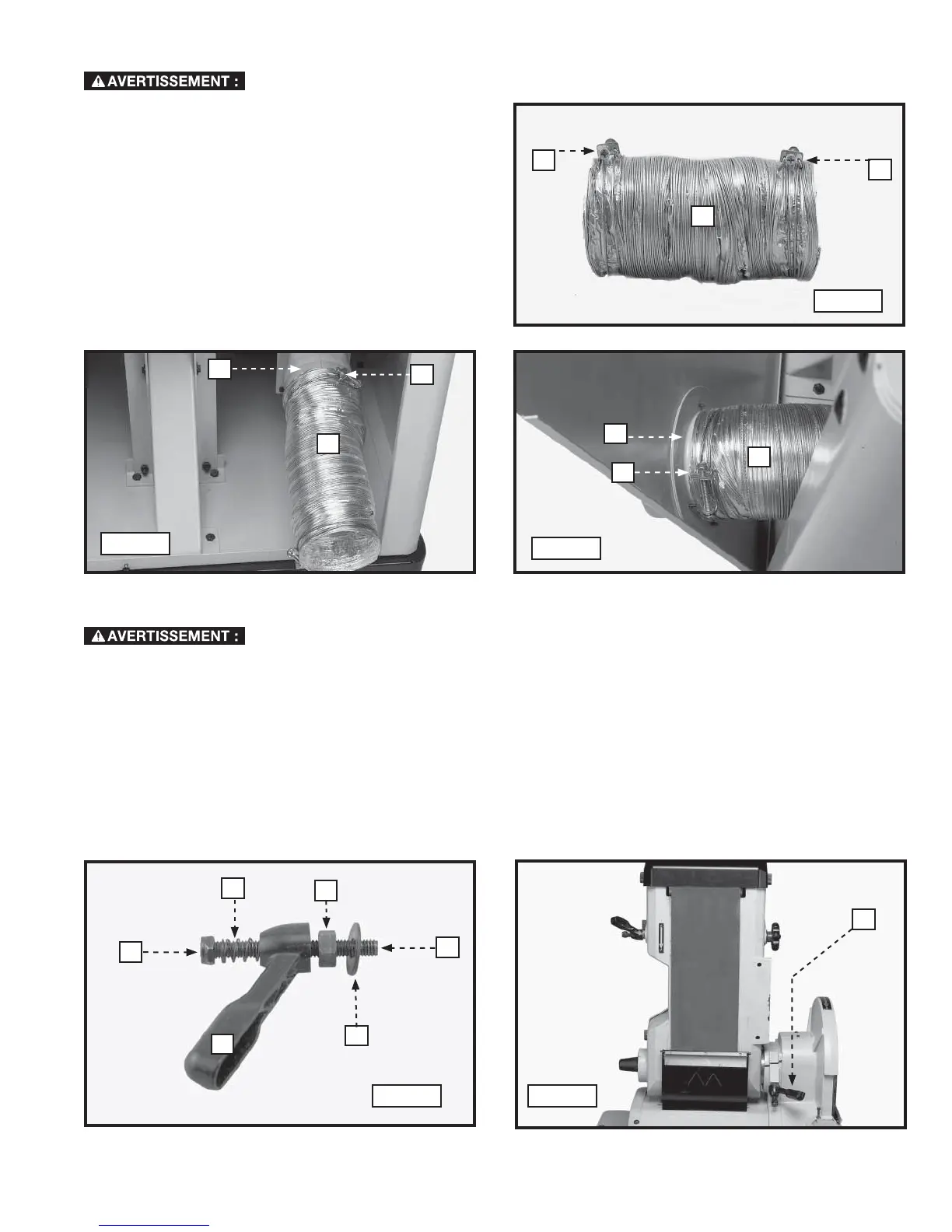

1. Insérer un collier de serrage (A), fig. 20, à chaque
extrémité du tuyau de sortie (B).
2. Glisser une extrémité du tuyau (B), fig. 21, au-dessus
de l'orifice de sortie du dépoussiéreur (C), puis la fixer
solidement avec le collier de serrage (A).
3. Glisser l'autre extrémité du tuyau (B), fig. 22, au-dessus
de la goulotte à poussière (D), à l'intérieur du panneau
arrière du boîtier. La fixer avec le collier de serrage (A).
4. Réinstaller le panneau arrière du boîtier, qui a été
enlevé à l' ÉTAPE 2 de la section « INSTALLATION DU
DÉFLECTEUR DE POUSSIÈRE ».
INSTALLATION DU TUYAU DE SORTIE DU DÉPOUSSIÈREUR
A
B
A
Fig. 20
Fig. 21
Fig. 22
C
A
B
B
D
A
TABLE DE LA PONCEUSE À COURROIE
1. Visser un contre-écrou de 3/8 po - 16 (A), fig. 23, sur un goujon de 3/8 po - 16 x 3 ½ po (B).
REMARQUE : visser le contre-écrou (A), fig. 23, de manière à ce qu'il affleure ou soit à un niveau légèrement inférieur aux filets du
goujon.
2. Enfiler un ressort de 1-3/16 po (C), fig. 23, sur le goujon (B).
3. Insérer le levier à cliquet de ponçage (D), fig. 23, sur le goujon (B).
4. Visser un écrou hexagonal de 3/8 po - 16 (A), fig. 23, sur le goujon (B).
5. Enfiler une rondelle plate de 3/8 po (D), fig. 23, sur le goujon (B).
6. Desserrer le levier à cliquet (H) fig. 24.
7. Mettre la ponceuse à courroie à l'horizontal (fig. 24).
8. Serrer le bouton de verrouillage (H) fig. 24.
Fig. 23
Fig. 24
A
B
C
D
E
F
H
Debrancher l'appareil de la source d'alimentation .
Debrancher l'appareil de la source d'alimentation .
