58
HERRAMIENTAS DE ENSAMBLAJE REQUERIDAS
ESTIMACIÓN DEL TIEMPO DE ENSAMBLAJE
La asamblea para esta máquina toma aproximadamente 1 a 2 horas.
Llave de 1/4"
Llave de 5/16"
Llave de 3/8"
Llave ajustable
Pinzas
Destornillador Phillip

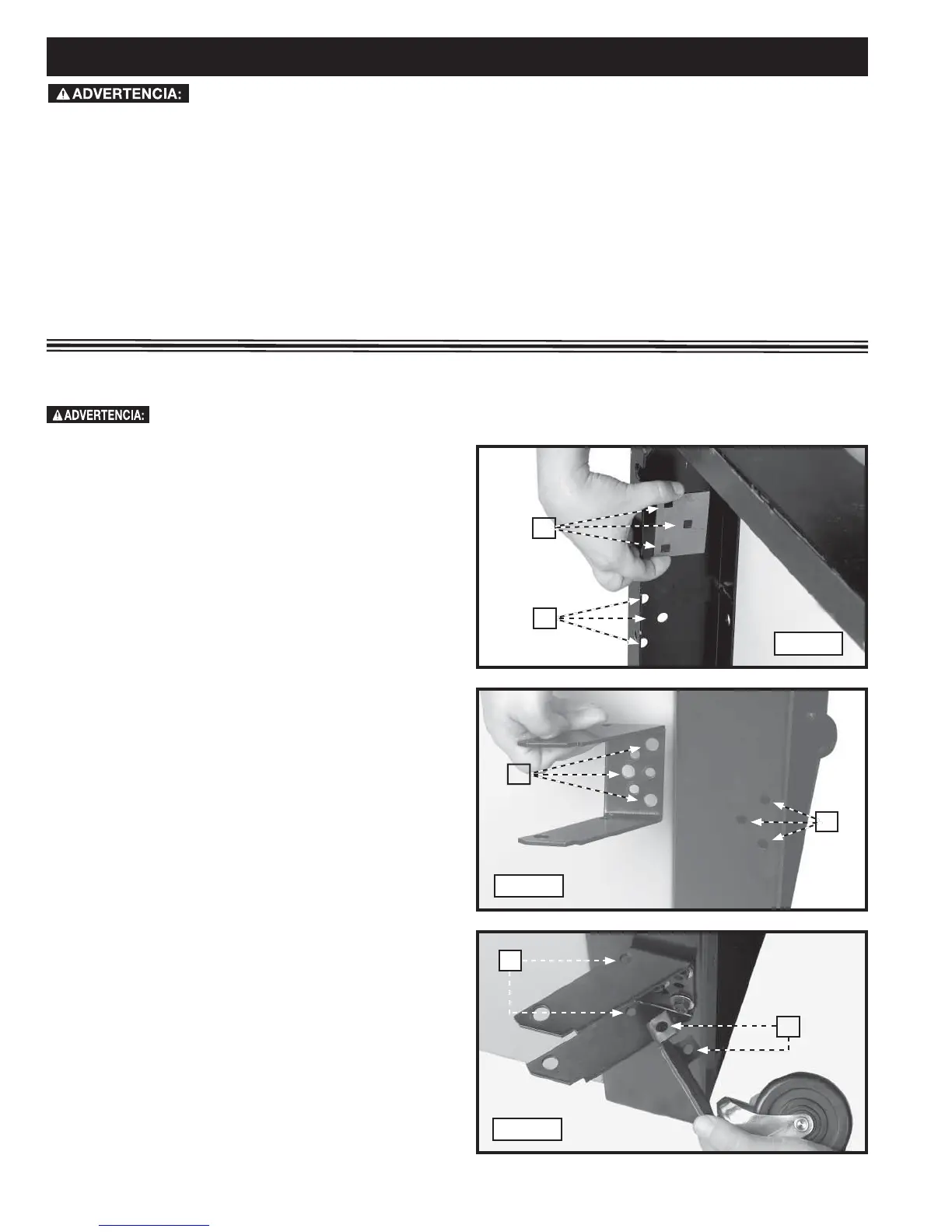

ACOPLE DEL ENSAMBLE DE LA RUEDA AL GABINETE DEL MOTOR
1. Coloque el gabinete del motor de costado (Fig. 1).
2. Alinee los tres orificios del soporte (B) Fig. 1 con los
tres orificios del interior de la base (C).
3. Inserte un perno de cabeza de hongo de 3/8-16x1" a
través del orificio del soporte (B) Fig. 1 y la base (C).
4. Coloque el soporte giratorio (D) Fig. 2 en el tornillo y
alinéelo con los otros orificios (C).
5. Coloque una arandela plana de 3/8" en el tornillo.
Enrosque una tuerca hexagonal de 3/8-16 en el tornillo
y ajuste bien.
6. Repita este procedimiento para los dos orificios
restantes.
7. Ajuste bien todos los tornillos.
Fig. 1
B
C
D
Fig. 2
Fig. 3
C
F
E
ENSAMBLAJE
Para su propia seguridad, no conecte la maquina a la fuente de energia hasta que la maquina
haya sido ensamblada por completo y usted haya leido y entendido completamente el manual del propietario.
Desconecte la máquina de la fuente de alimentacion.
8. Alinee los dos orificios del ensamble de la rueda (E)
Fig. 3 con los dos orificios (F) del soporte giratorio.
