86428 Rev. A
4
2
A. B.
C. D.
Installez le renvoi mécanique
Instale el Ensamble de Desagüe Automático
1
3
4
2
2
3
1
4
3
2
5
1
7
6

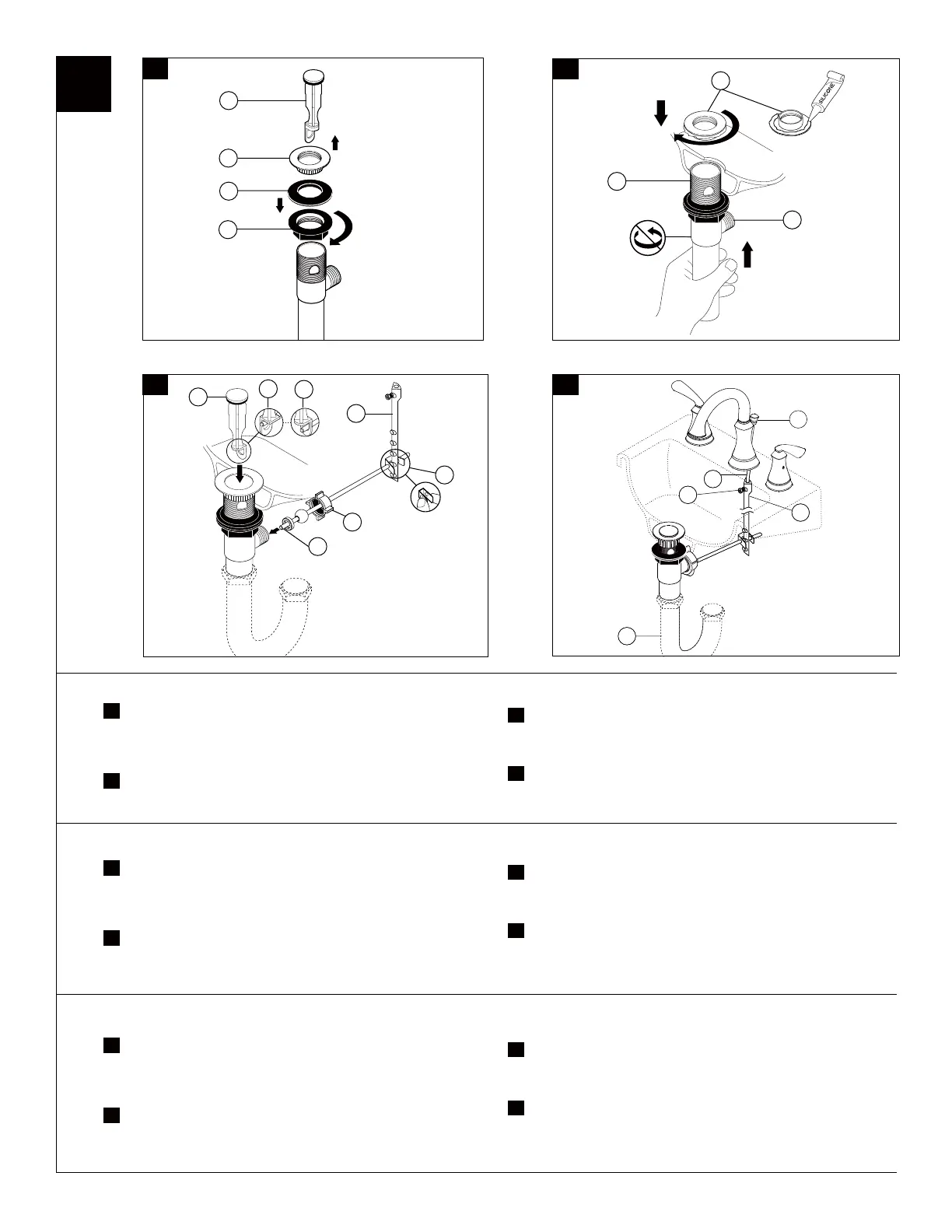

Insert lift rod (1) through faucet and into strap (2). Tighten screw (3).
Connect assembly to drain (4).
D.
Remove stopper (1) and flange (2). Screw nut (3) all the way down.
Push black gasket (4) down.
Remove pivot nut (1). Install horizontal rod (2) and stopper (3) as
removable (4) or non-removable (5). Hand tighten pivot nut (1).
Attach horizontal rod to strap (6) using clip (7).
C.
A.
Apply silicone to underside of flange (1). Insert body (2) into sink. Screw
flange onto body. Pivot hole (3) must face back of sink. Tighten nut/gasket,
clean excess silicone.
B.
Introduzca la barre de alzar (1) a través de la llave y dentro en la barra
chata (2). Apriete el tornillo (3). Conecte el ensamble al desagüe (4).
D.
Quite el tapón (1) y el reborde (2). Atornille la tuerca (3) completamente
hasta abajo. Empuje el empaque negro (4) hacia abajo.
Quite la tuerca del pivote (1). Instale la barra horizontal (2) y el tapón (3)
como desmontable (4) o fijo (5). Apriete a mano la tuerca del pivote (1).
Una la barra horizontal a la barra chata (6) utilizando el gancho (7).
C.
A.
Aplique silicón a la parte interior del reborde (1) Inserte el cuerpo (2) en el
lavamanos. Atornille el reborde encima del cuerpo. El hoyo del pivote (3)
debe de estar de la parte a la llave. Apriete la tuerca/empaque, limpie el
exceso de silicón.
B.
Introduisez la tirette (1) dans le robinet et le feuillard (2). Serrez la vis (3).
Raccordez l’ensemble au renvoi (4).
D.
Enlevez la bonde (1) et la collerette (2). Vissez l’écrou (3) à fond Poussez
le joint noir (4) vers le bas.
Enlevez l’écrou du pivot (1). Installez la tige horizontale (2) et la bonde (3)
de manière que la bonde soit amovible (4) ou non amovible (5). Serrez
l’écrou (1) du pivot à la main.
Fixez la tige horizontale au feuillard (6) à l’aide de l’agrafe (7).
C.
A.
Appliquez du composé d’étanchéité à la silicone sous la collerette (1).
Introduisez le corps (2) du renvoi dans l’évier. Vissez la collerette sur le
corps. Le trou du pivot (3) doit faire face à l’arrière de l’évier. Serrez
l’écrou contre le joint et enlevez le surplus de composé d’étanchéité.
B.
2
4
3
1
1
Install Pop-Up Assembly
