Delta DOP-AS38BSTD User Manual

Türkçe
-
6

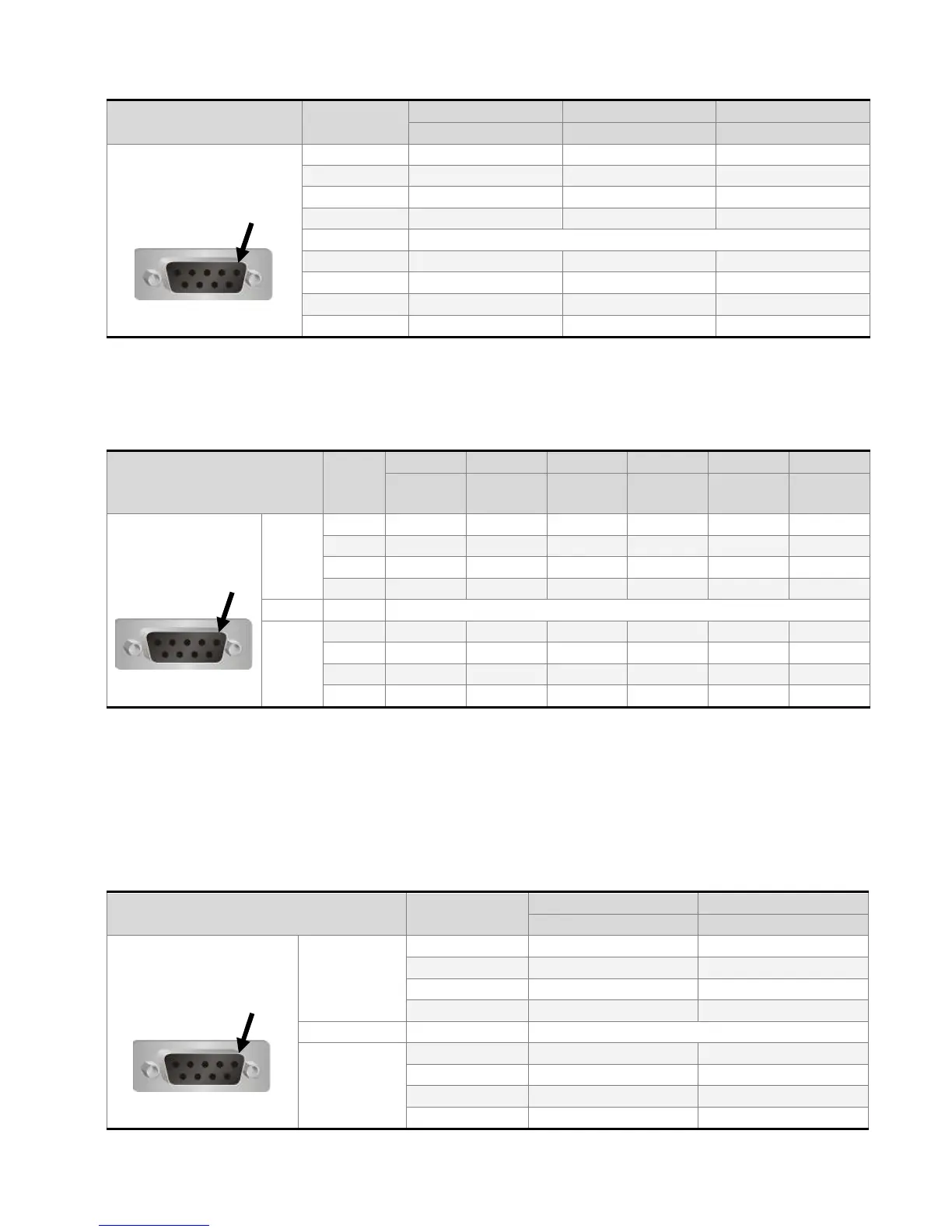

COM2 Port [A Serisi]
COM Port PIN
MOD 1 MOD 2 MOD 3
RS-232 RS-422 RS-485
1 RXD- D-
2 RXD RXD+ D+
3 TXD TXD+ D+
4 TXD- D-
5 GND
6 RTS-
7 RTS RTS+
8 CTS CTS+
9 CTS-
Not 1: Boş pin = Bağlantı yapılmaz.
Not 2: Mod 3 seçileceği zaman (RS-485 için), D+ PIN 2 ve PIN 3’ün bağlanacağını gösterir ve
D- ise PIN 1 ve PIN 4’ün bağlanacağını gösterir.
COM2 ve COM3 Port [AE, A80THTD1 ve A10THTD1 Serisi]
COM Port PIN
MOD 1
MOD 2
MOD 3
MOD 4
MOD 5
MOD 6
RS-232
RS-422
RS-485
RS-232*
2
RS-422*
2
RS-485*
2
COM2
1 RXD-
D- RXD1-
D1-
2 RXD RXD+
D+ RXD1
RXD1+
D1+
3 TXD TXD+
D+ TXD1
TXD1+
D1+
4 TXD-
D- TXD1-
D1-
5 GND
COM3
6 RTS-
TXD2-
D2-
7 RTS RTS+
TXD2
TXD2+
D2+
8 CTS CTS+
RXD2
RXD2+
D2+
9 CTS-
RXD2-
D2-
Not 1: Boş pin = Bağlantı yapılmaz.
Not 2: Mod 3 seçildiği zaman (RS-485 için), D+ PIN 2 ve PIN 3’ün bağlanacağını gösterir ve D-
ise PIN 1 ve PIN 4’ün bağlanacağını gösterir. Mod 6 seçildiği zaman (RS-485 için), D1+
PIN 2 ve PIN 3’ün bağlanacağını gösterir ve D1- ise PIN 1 ve PIN 4’ün bağlanacağını
gösterir. D2+ PIN 7 ve PIN 8’ün bağlanacağını gösterir ve D2- ise PIN 6 ve PIN 9’ün
bağlanacağını gösterir.
COM1 ve COM3 [AS38BSTD, AS35THTD Serisi]
COM Port PIN
MOD 1 MOD 2
RS-232 RS-232*2
COM1
1
2 RXD RXD1
3 TXD TXD1
4
5 GND
COM3
6
7 RTS TXD2
8 CTS RXD2
9
Not: Boş pin = Bağlantı yapılmaz.
Pin
Pin
Pin
