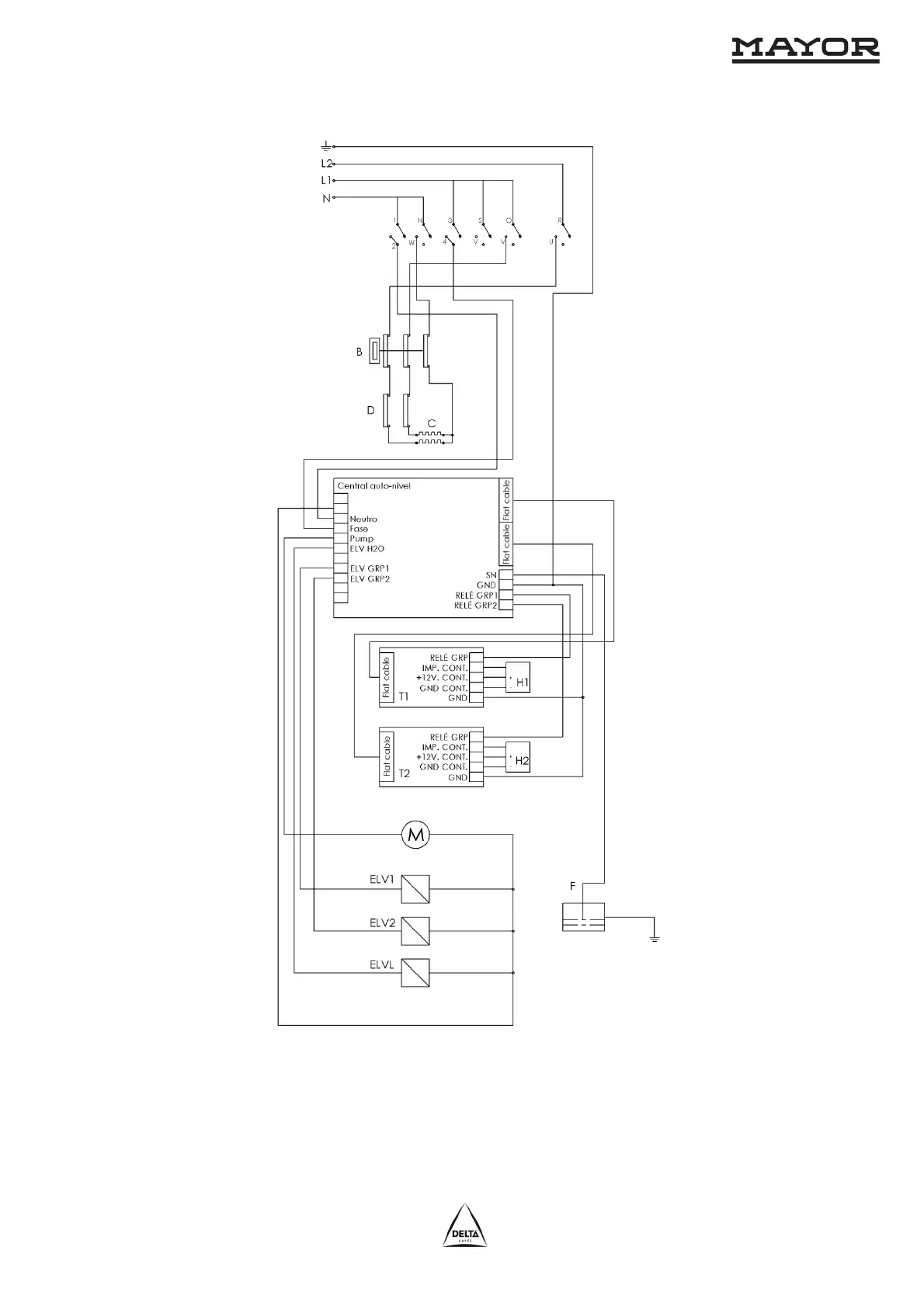

Figura 5.3.2
A – Conmutador; B – Pressostato; C – Resistencia Caldera; D – Termostato de seguridad; ELV1 –
Electroválvula 1º grupo; ELV2 – Electroválvula 2º grupo; ELVL – Electroválvula da bomba; F – Caldera;
SN – Sonda de nível; T1 – Tecla 1º grupo; T2 – Tecla 2º grupo; H1 – Contador volumétrico 1º grupo;
H2 – Contador volumétrico 2º grupo; M – Motor eléctrico.
