76652 Rev. G
Instalación
3
Instalación Final
La instalación de la roseta para los
modelos T17053, T17253, T17453,
T17067, T17267 y T17467.

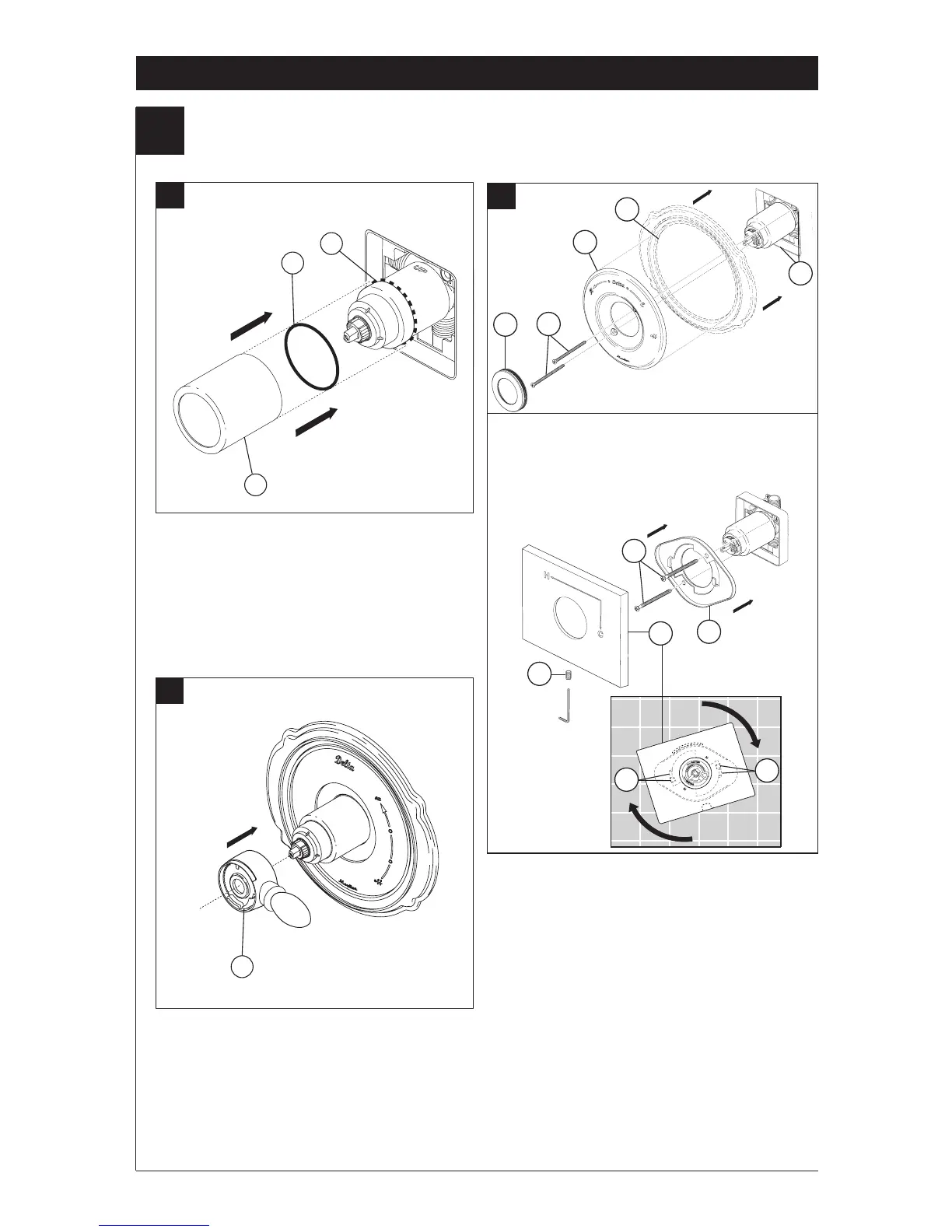

Deslice el aro O (1) sobre el cartucho y la
tuerca tapa (2). El aro O, el cual funciona
como un separador para estabilizar la
manga, debe quedar apoyado en la
tuerca tapa. Deslice la manga (3) sobre el
cartucho, el cuerpo de la pieza y el aro O.
Instale la manija de control del volumen
(1) con la palanca hacia la derecha, luego
gírela a la posición abierta. NO FIJE CON
TORNILLO.
Fije la roseta con oricio (1) y la placa de atrás
(2) (si su modelo tiene una) al soporte (3)
usando los 2 tornillos suministrados (4). No
apriete demasiado los tornillos de la roseta.
Si está instalando the Cassidy Modelos
T17097, T17297 y T17497:
Gira la tapa(5) en la cubierta de oricio(1).
Para los modelos T17053, T17253, T17453,
T17067, T17267 y T17467:
Instale el soporte (5) sobre el cuerpo del
cartucho usando los 2 tornillos incluidos (6).
Instale la chapa de base (7) colocándola sobre
el soporte como se muestra y girándola para
que encaje enlas muescas (8). Fije la chapa
de base alsoporte usando el tornillo de ajuste (9).
6
A.
C.
1
2
3
1
