76652 Rev. G
Installation
3
6

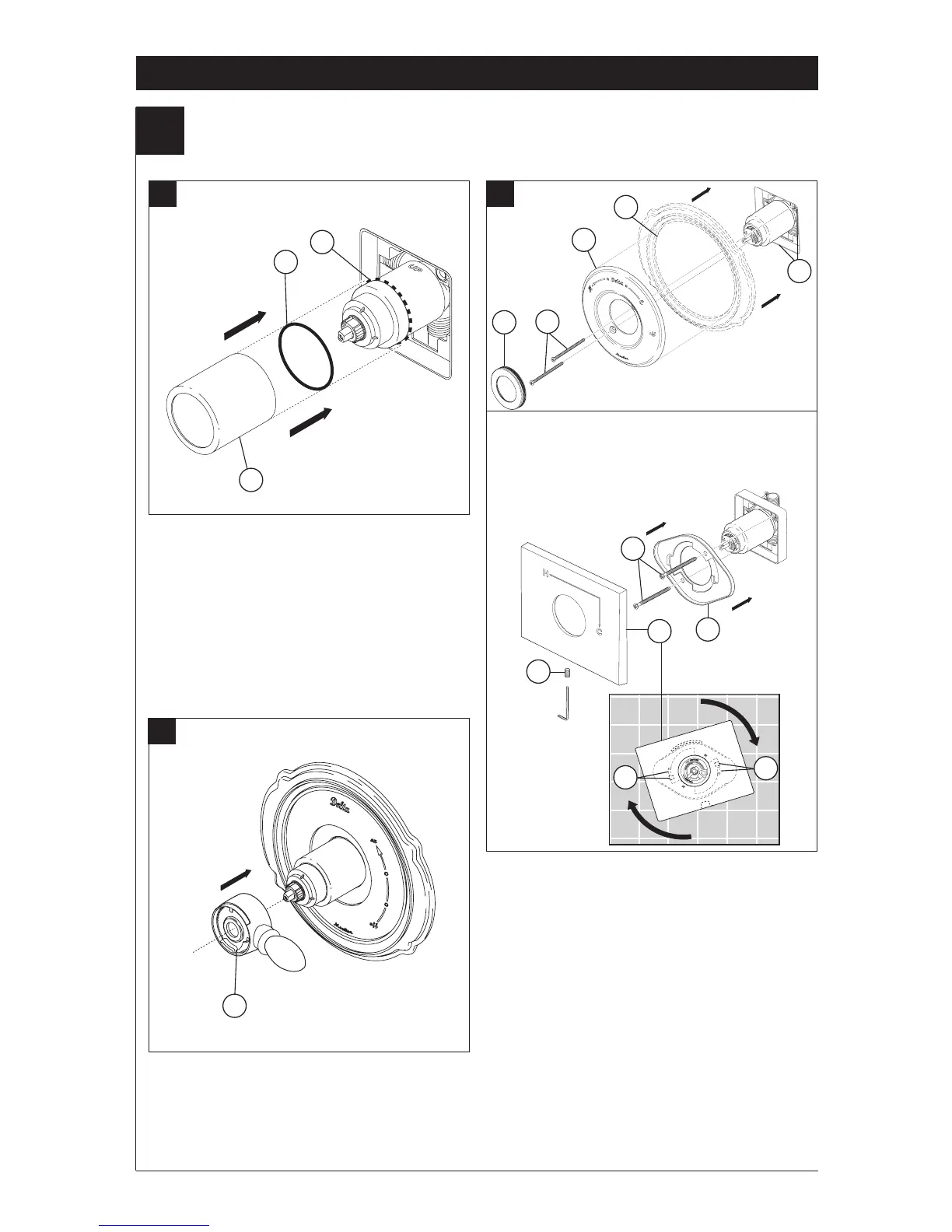

Installation des pièces de nition
A.
Faites glisser le joint torique (1) sur la
cartouche et l’écrou à portée sphérique
(2). Le joint sert de pièce d’espacement
et il stabilise le manchon; il doit se trouver
derrière l’écrou à portée sphérique. Faites
glisser le manchon (3) sur la cartouche, le
corps et le joint torique.
Installez la manette de réglage de débit
(1) de manière qu’elle pointe vers la droite,
puis placez-la en position d’ouverture. NE
LA FIXEZ PAS AVEC LA VIS.
Fixez la rosace (1) et la plaque arrière (2) (si le
modèle que vous installez encomporte une) sur
le support (3) à l’aide des 2 vis fournies (4).
Prenez garde de serrerles vis de la rosace
excessivement. Si vous installez Cassidy
Modèles T17097, T17297 et T17497:
Enlez le couvercle (5) sur l'écusson (1).
Pour les modèles T17053, T17253, T17453
T17067, T17267 et T17467:
Montez la xation (5) sur le corps de la cartouche
à l’aide des 2 vis fournies (6). Installez la plaque
de nition (7) en la plaçant sur la xation comme
le montre la gure et tournez-la pour bloquer les
pattes (8). Fixez la plaque de nition à la xation
à l’aide de la vis de calage (9).
C.
Installation de la rosace pour les
modèles
T17053, T17253, T17453,
T17067, T17267 et T17467.
