82667 Rev. B
Installation
2
Installation de la cartouche de l’inverseur
4
Installation du chapeau
Glissez l'écrou-chapeau (1) sur le manchon de
l'inverseur (2) et vissez-le sur le corps de robinetterie
brute.
Serrez-le à la main solidement.
B.

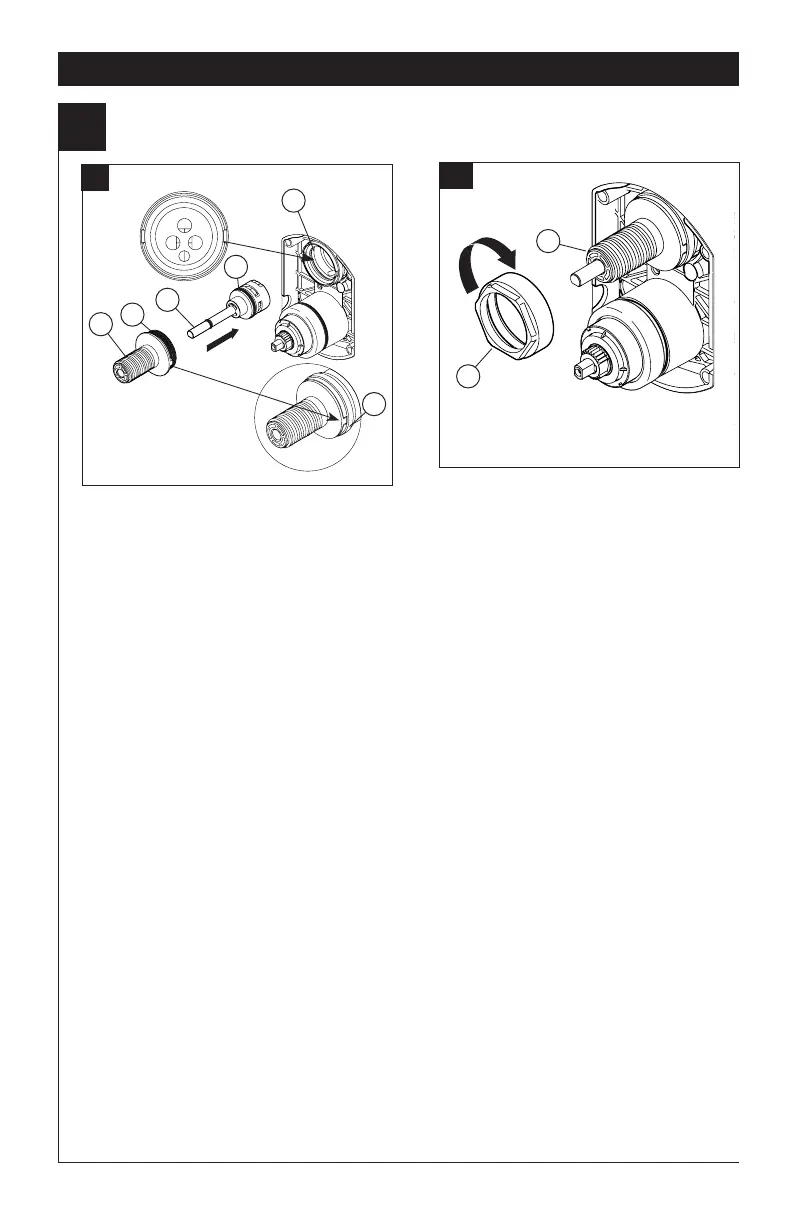

INSTALLATION DE LA CARTOUCHE DE L'INVERSEUR
Ajoutez du lubrifiant à base de silicone au joint torique
(2) pour faciliter la pose du manchon de l'inverseur (3)
et la cartouche de l’inverseur. Vous pouvez enduire les
joints toriques (4) d’un peu de graisse de plomberie pour
faciliter l’assemblage.
Installez la cartouche d'inverseur (1) en prenant soin de
faire correspondre l'ergot de détrompage au bas de la
cartouche avec le trou dans le corps de robinet brut.
Glissez le manchon de l'inverseur (3) sur la tige de la
cartouche en faisant correspondre les pattes du manchon
de l'inverseur avec les rainures dans le corps de
robinetterie brute (5).
A.
3
1
5
2
1
2
5
4
