82667 Rev. B
Installation
1

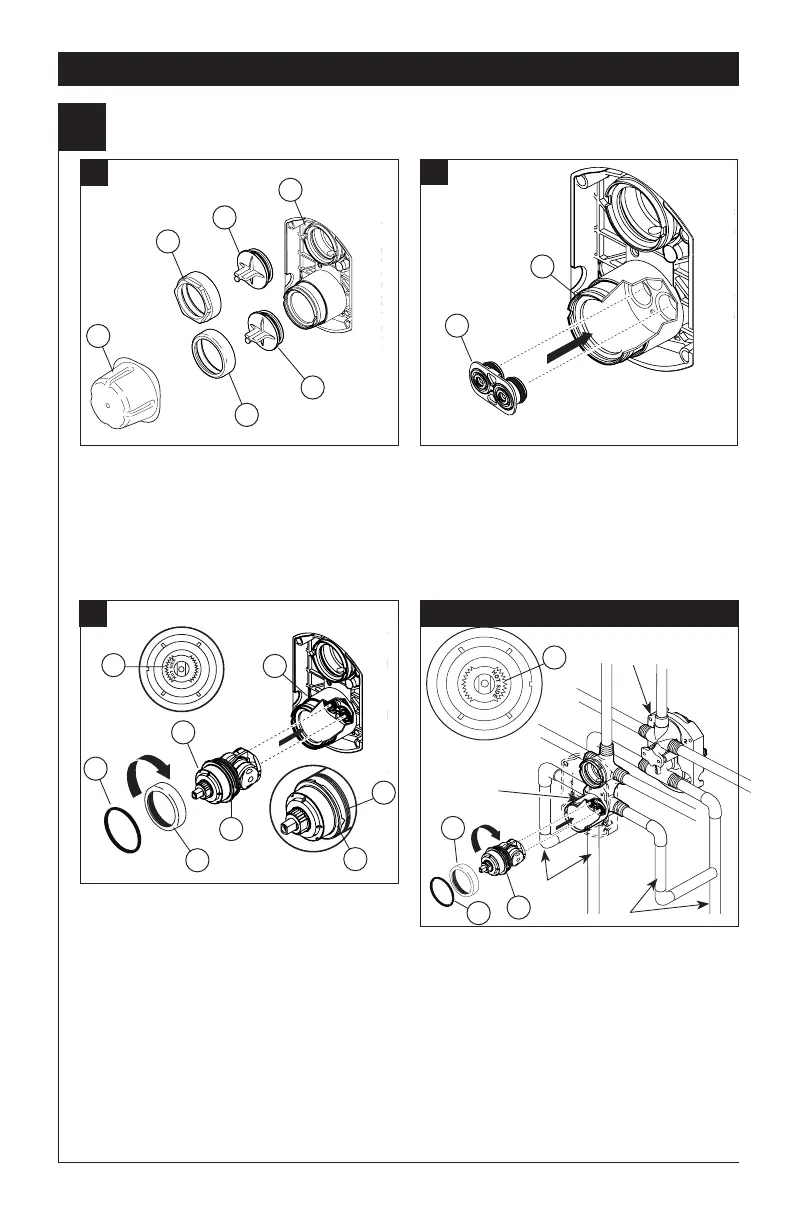

Installation de la cartouche
A.
B.
Fermez les robinets d’alimentation. Retirez le capuchon
(1), les écrous-chapeaux (2) et les capuchons d'essai (3) du
corps de robinetterie brute (4).
Placez un seau ou un petit contenant sur l’avant du corps
de soupape et ouvrez lentement les robinets d’arrêt pour
évacuer les corps étrangers de la tuyauterie avant d’installer
la cartouche. Fermez de nouveau les robinets d’arrêt.
Introduisez l’adaptateur (1) dans le corps de robinetterie
brute (2). Assurez-vous que l'adaptateur est positionné
correctement et bien calé dans le corps de robinet brut.
Tournez la cartouche (1) de sorte que la mention « HOT
SIDE » (2) se trouve du côté gauche. Introduisez la
cartouche dans le corps de robinetterie brute. Assurez-vous
que l’ergot (3) sur la cartouche est parfaitement engagé
dans la rainure du corps en laiton (4). Insérez l'écrou-
chapeau (5) sur la cartouche et vissez-le sur le corps.
Serrez-le à la main solidement, glissez le joint torique (6)
sur l'écrou-chapeau et la cartouche. Vous pouvez enduire
les joints toriques d’un peu de graisse de plomberie pour
faciliter l’assemblage.
Dans le cas d’une installation dos à dos ou inversée (eau
chaude à droite et eau froide à gauche) seulement : tournez
la cartouche (1) de sorte que la mention « HOT SIDE » se
trouve du côté droit.
Ajoutez du lubrifiant à base de silicone aux trois joints
toriques montrés ci-dessus pour faciliter la pose de la
cartouche dans le corps de robinetterie brute et sa dépose.
Installez la cartouche en prenant soin d’introduire les ergots
entièrement dans les rainures du corps de robinetterie brute
(reportez-vous à l’étape C).
Glissez le joint torique (3) et l'écrou-chapeau (4) sur la
cartouche et vissez-le sur le corps de robinet brut. Serrez-le
à la main solidement.
3
C.
Installation dos à dos
Installation normale
(aucun changement requis)
Installation
inversée
Froid
Chaud
1
2
3
4
2
3
1
2
1
2
3
4
5
3
4
2
4
3
1
6
