Installation
3
5

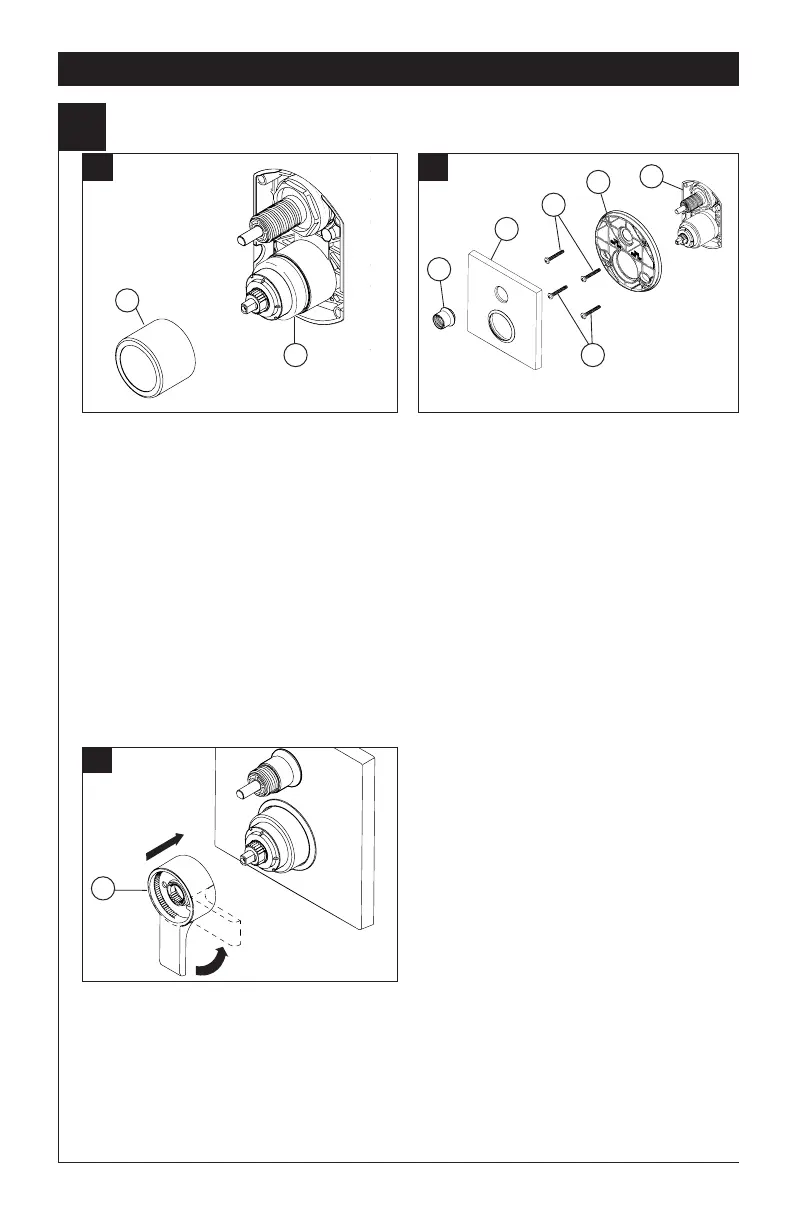

Installation de la pièce de finition
Installation du manchon de finition
Glissez le manchon de nition (1) sur le chapeau (2), la
cartouche et le corps de robinetterie brute.
Assurez-vous que le manchon est bien positionné sur
l'avant de la cartouche.
Installation de la plaque de finition
Installation dans un mur ni d’une épaisseur maximale de 1
1/8 po. Fixez la plaque arrière (1) au corps de robinetterie
brute (2) au moyen des quatre vis (3) fournies.
Note : Assurez-vous que la face avant de la plaque
arrière est orientée vers l’avant et que les repères sont
visibles.
Glissez la plaque de nition (4) sur la cartouche de
l'inverseur, puis vissez l'écrou de nition (5) fourni sur le
manchon de l'inverseur.
Note : Si vous faites l'installation dans un mur épais,
commandez la trousse d'installation RP90543 pour un
mur fini d'une épaisseur maximale de 2 1/8 po.
Sur les surfaces raboteuses ou inégales, vous devez
appliquer du composé d'étanchéité autour de la plaque
arrière (1) pour épaissir le joint. N'appliquez pas de de
composé d'étanchéité dans l’encoche d’égouttement au bas
de la plaque arrière (1) ni autour de la plaque de nition (4).
1
2
A. B.
1
2
5
4
C.
1
Installez la manette de réglage de débit (1) de manière
qu’elle pointe vers le bas, puis placez-la en position
d’ouverture. NE LA FIXEZ PAS AVEC UNE VIS.
3
3
