Denon SC-M53 - COLLEGAMENTI; RIMOZIONE DELLA RETE DELL’ALTOPARLANTE

ITALIANO
18
COLLEGAMENTI
Collegamento dei terminali degli altoparlanti
* Leggete attentamente le istruzioni per l’uso dell’amplificatore prima del collegamento ed accertatevi di utilizzare
l’unità correttamente.
Assicurarsi che l'amplificatore sia spento quando si
collega agli impianti di altoparlanti.
• Utilizzare i cavi in dotazione per collegare i terminali di
ingresso sul retro degli impianti di altoparlanti (vedere
lo schema) ai terminali di uscita degli altoparlanti
dell'amplificatore.
• Collegare l'impianto di altoparlanti per i terminali “L”
dell'amplificatore del canale sinistro, il terminale per il
canale destro ai terminali “R” dell'amplificatore,
rispettando le polarità (Marcature “+” e “–”).
• Se le polarità vengono invertite, il suono risulterà
innaturale, con la fase disattivata o senza suono dei
bassi. Verificare inoltre che tutte e due le manopole
dei terminali siano fissate saldamente.
Collegare al lato “+”
dell'amplificatore.(Anima liscia)

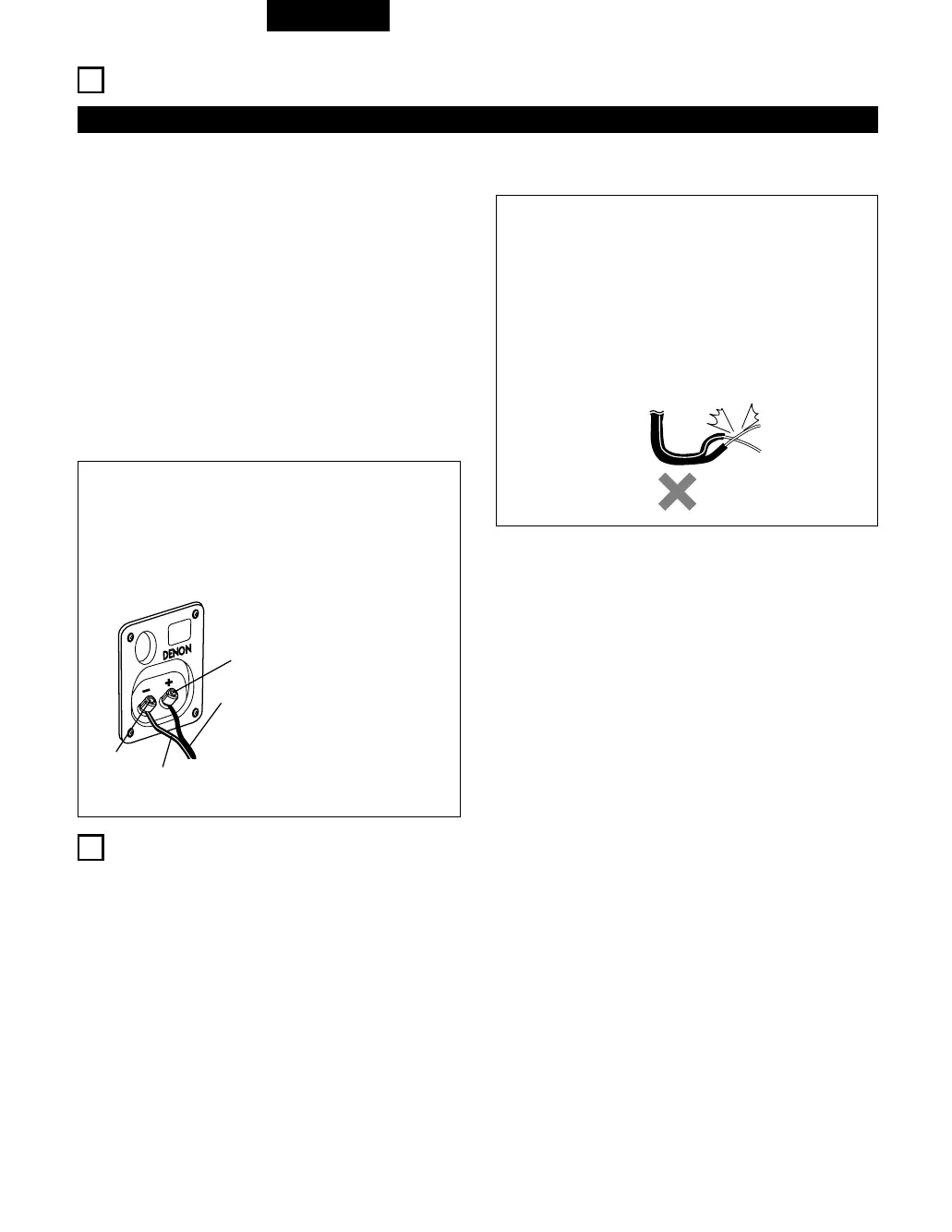

Collegamenti (i terminali rossi sul lato destro sono i
terminali positivi “+”, mentre quelli
neri sul lato sinistro sono i terminali
negativi “–”).
Allentare le manopole del terminale, inserire l’anima
dei cavi, quindi serrare le manopole.
Collegare al lato “–” dell'amplificatore.
(Anima filettata)
ATTENZIONE:
• Prestate attenzione a collegare correttamente i lati
positivo (rosso(+)) e negativo (nero(–)) degli
altoparlanti destro e sinistro.
• Collegare il lato del cavo di collegamento in
dotazione con i cavi ad anima liscia al terminale
rosso dell’altoparlante.
• Per prevenire problemi di circuito, non
cortocircuitare mai i cavi ad anima liscia e filettata o
i cavi destro e sinistro.
RIMOZIONE DELLA RETE DELL’ALTOPARLANTE
* La rete anteriore dei sistemi di altoparlanti può essere rimossa.
• Per rimuoverla, afferrate entrambi i lati della rete e tiratela in avanti.
• Per montarla, allineate le sporgenze ai quattro angoli della rete dell’altoparlante con i fori ai quattro angoli
dell’involucro e premete.
2
3
Terminale rosso
Termina
le nero
