Datenblatt Revision 2 - Stand: 20.07.2015 Data sheet Revision 2 - Issue date: 20.07.2015
OPEN 600 EMS
5231467

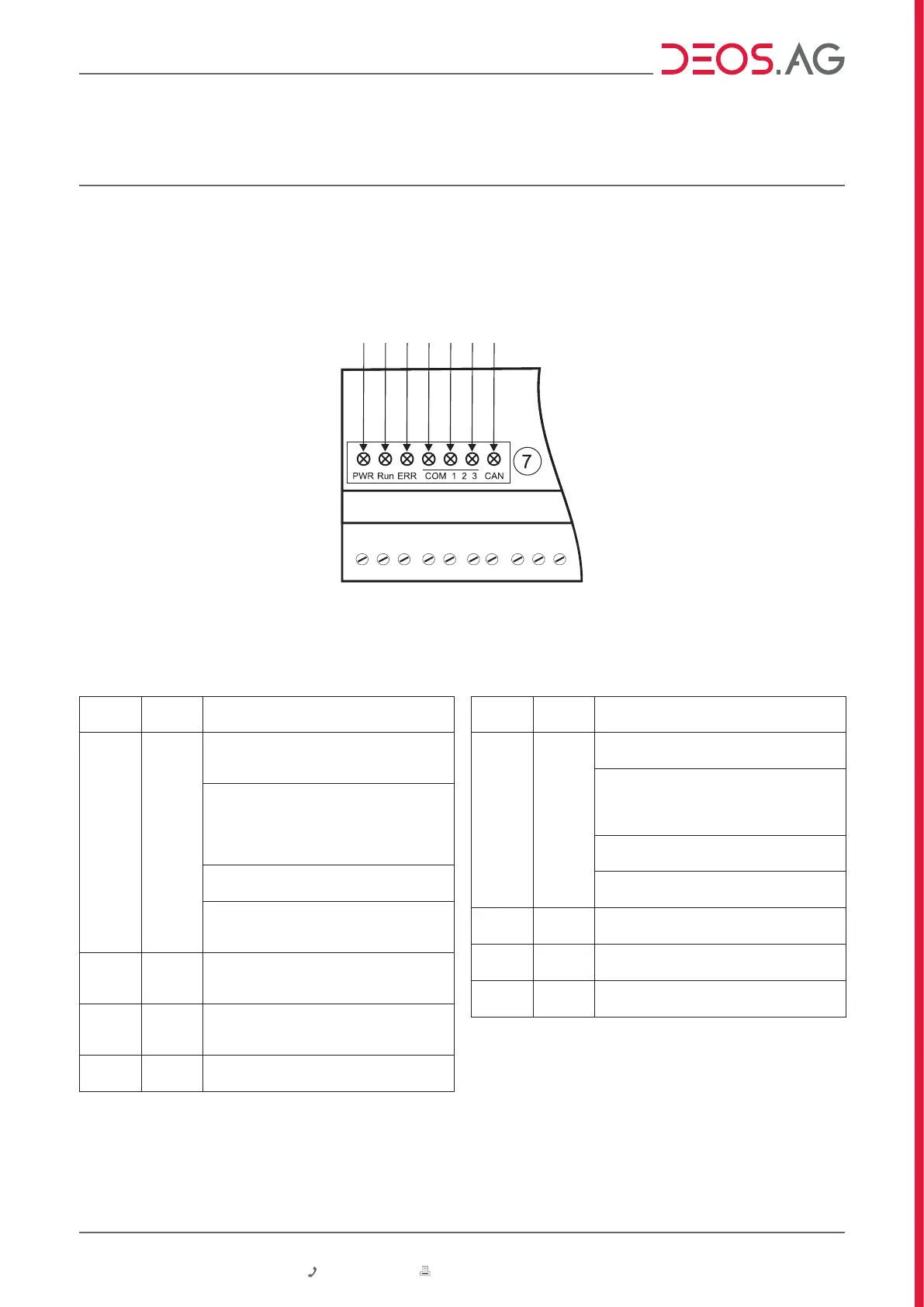

Operating and status LEDs
Betriebs- und Status LEDs
Funktion
LED 1
PWR
Wenn der Controller OPEN EMS an der
Spannungsversorgung angeschlossen ist,
leuchtet die LED grün
LED 2
Run
Die RUN-LED beginnt grün zu blinken,
kurz bevor das System der OPEN EMS
gestartet ist.
Während des Betriebes blinkt die LED
weiterhin grün.
LED 3
ERR
Diese LED leuchtet während des Start- und
Restartvorgangs rot
LED 4
COM 1
Die LED blinkt grün wenn Daten über die
serielle Schnittstelle COM 1 übertragen
werden.
LED 5
COM 2
Die LED blinkt grün wenn Daten über die
serielle Schnittstelle COM 2 übertragen
werden.
LED 6
COM 3
Die LED blinkt grün wenn Daten über die
serielle Schnittstelle COM 3 übertragen
werden.
LED 7
CAN
Die LED blinkt grün, wenn ein Telegramm
über den CAN-Bus übertragen wird.
Nach dem Einschalten der Spannungsversorgung werden alle
LEDs für ein paar Sekunden eingeschaltet.
Operating – and status LEDs
Function
LED 1
PWR
If the controller OPEN EMS is connected to
the power supply, the LED lights green
LED 2
Run
The RUN-LED begins to ash green, just
before the system of OPEN EMS started.
During operation, the LED is still ashing
green.
LED 3
ERR
This LED lights red during the startup and
restart process.
LED 4
COM 1
The LED ashes green when data are
transmitted via the serial interface COM 1.
LED 5
COM 2
The LED ashes green when data are
transmitted via the serial interface COM 2.
LED 6
COM 3
The LED ashes green when data are
transmitted via the serial interface COM 3.
LED 7
CAN
The LED ashes green when a telegram is
transmitted via the CAN-bus.
After switching on the power supply, all LEDs will be lighted up for a
few seconds.
