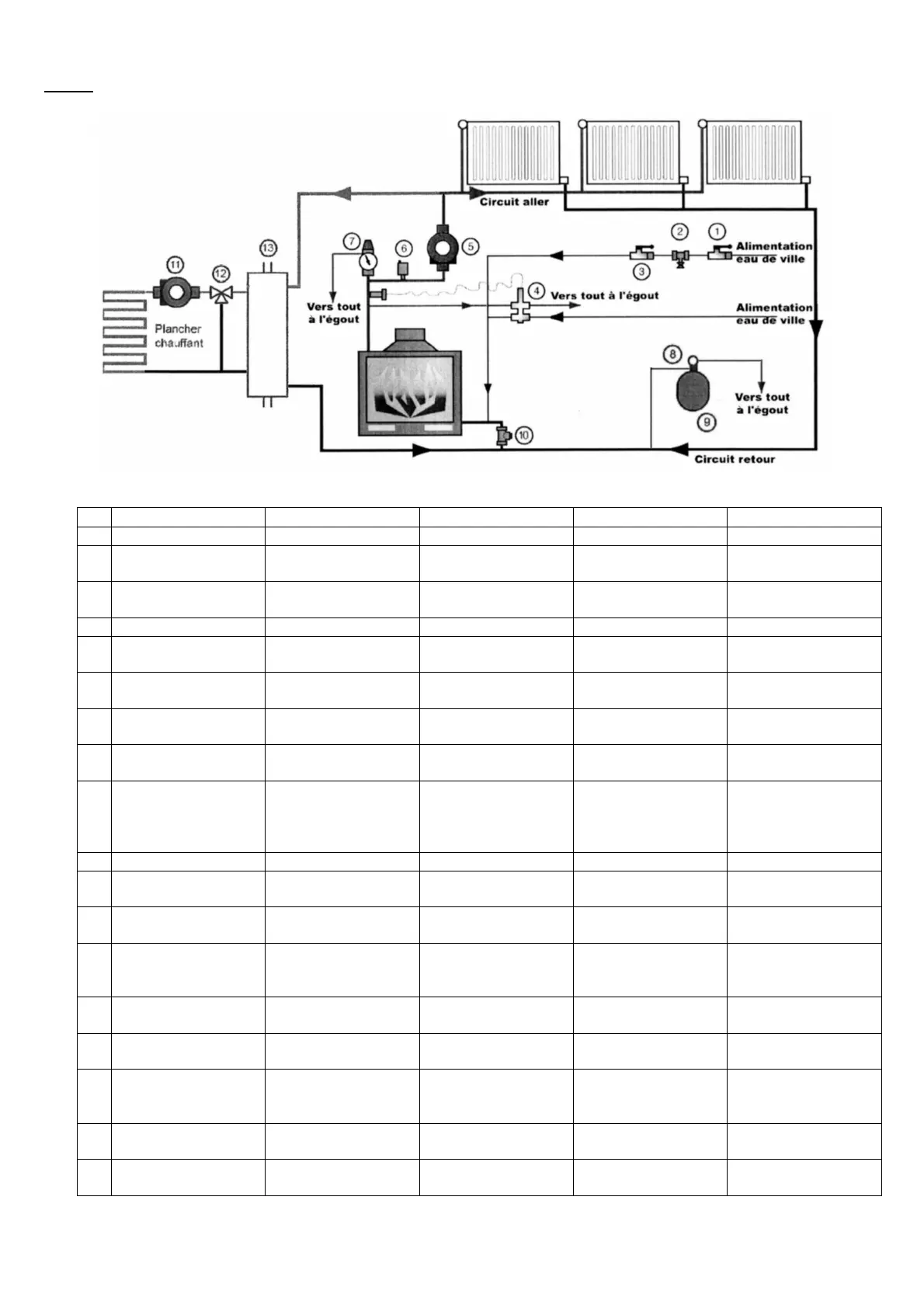

Fig. 10
F GB I E P
Circuit aller Outward circuit Circuito partenza Circuito de ida Circuito ida
Vers tout à l’égout Towards main
Sewer
Verso fogna Hacia las
alcantarillas
Ida parao esgoto
Alimentation eau de
ville
Mains Watee
Supply
Alimentazione
acqua di città
Alimentación de
agua
Alimentação agua
da cidade
Circuit retour Return circuit Circuito ritorno Circuito de retorno Circuito volta
Plancher chauffant Under-Floor heating
Pavimento
riscaldante
Piso caliente Soahlo aquecedos
1 Vanne d’isolement Insulation valve Paratoia
d’isolamento
Válvula de
aislamiento
Comporta de
isolamento
2 Disconnecteur C.A. AC cut-off Disinseritore CA Conexión /
desconexión
Desligador C.A
3 Vanne d’isolement Insulation valve Paratoia
d’isolamento
Válvula de
aislamiento
Comporta de
isolamento
4 Soupape thermique
alimentation-
décharge avec
sonde
Thermic valve
supply – discharge
with probe
Valvola termica
alimentazione
scarica
Válvula térmica
alimentación –
descarga con
sonda
Válvula térmica de
alimentação e
descarga com
sonda
5 Circulateur Circulation pump Circolatore Circulado Circulador
6 Purgeur
automatique
Automatic drain
cock
Spurgatore
automatico
Purgador
automático
Purgador
automático
7 Soupape de
sécurité 3 bars
3 bar safety valve Valvola di sicurezza
3 bar
Válvula de
seguridad 3 bar
Válvula de
segurança 3 bars
8 Soupape de
sécurité avec
manomètre
Safety valve with
pressure gauge
Valvola di sicurezza
con manometro
Válvula de
seguridad con
manómetro
Válvula de
segurança com
manómetro
9 Vase d’expansion
sous-pression
Under pressure
expansion pan
Vaso di espansione
sotto pressione
Vaso de expansión
bajo presión
Vaso de expansão
em pressão
10
Clapet anti-retour Non-return valve Valvola anti-ritorno Válvula anti retorno Válvula anti-
regresso
11
Circulateur
plancher chauffant
Circulation pump
under-floor heating
system
Circolatore
pavimento
riscaldante
Circulador piso
caliente
Circulador do
soalho aquecedor
12
Vanne 3 voies
mélangeuse
3-way mixer valve Paratoia a tre vie
miscelatrice
Válvula 3 vías para
la mezcla
Comporta 3 vias
misturadora
13
Bouteille de
mélange
Mixing cylinder Bottiglia di miscela Botella de mezcla Garrafa de mistura
54
