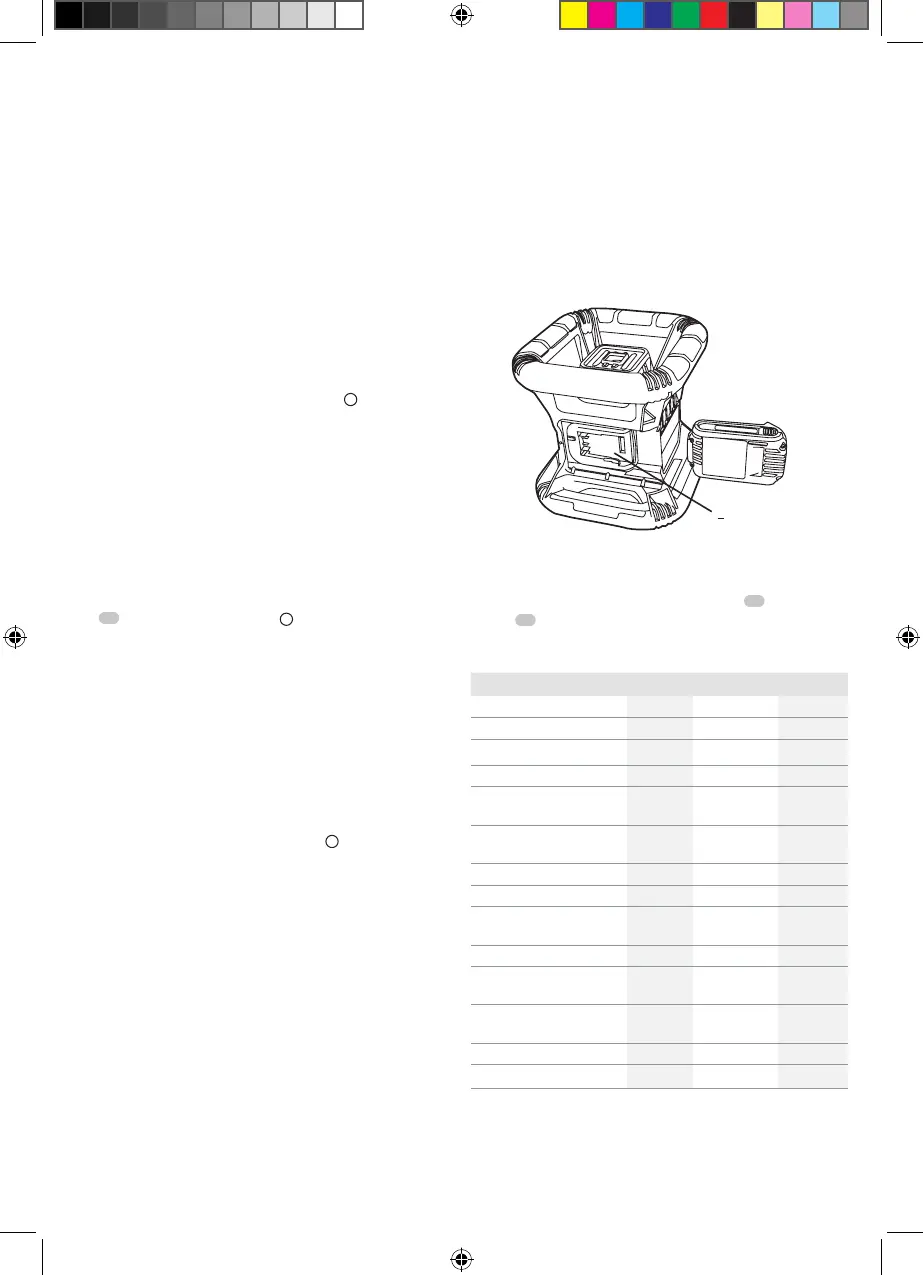

PORTUGUÊS
90
Verificação de erros de prumo (Fig. Q)
1. Usando um prumo padrão como referência, marque a parte
superior e inferior de uma parede. (Certifique-se de que
marca a parede e não o chão e o teto.)
2. Posicione o laser rotativo firmemente no chão a
aproximadamente 1 m da parede.
3. Ligue o laser e aponte o ponto para a marca na parte
inferior da parede. Em seguida, usando as setas para cima/
para baixo no controlo remoto, rode o ponto para cima.
Se o centro do ponto digitalizar sobre a marca no topo da
parede, o laser está devidamente calibrado.
NOTA: Essa verificação deve ser feita com uma parede não
inferior à parede mais alta para a qual esse laser será usado.
Usar o laser num Tripé (Fig.
C
)
1. Posicione o tripé de forma segura e ajuste-o na altura
desejada.
2. Certifique-se de que a parte superior do tripé está nivelada.
O laser irá auto-nivelar somente se o topo do tripé estiver
dentro de ± 5˚ do nível. Se o laser estiver demasiado fora
do nível, emitirá um sinal sonoro quando atingir o limite
do seu intervalo de nivelamento. Não ocorrerá nenhum
dano no laser, mas não funcionará numa condição "fora
de nível".
3. Prenda o laser ao tripé ao fixar o adaptador do tripé
20
como mostrado na Figura
C
ao corpo do laser. O
adaptador pode ser montado na parte inferior para o modo
de nível ou na parte lateral para o modo de prumo. Coloque
o conjunto no tripé e aparafuse o manípulo roscado no tripé
na rosca fêmea do adaptador do tripé.
NOTA: Certifique-se de que o tripé com o qual está a
trabalhar tem um parafuso roscado de 5/8"–11 para garantir
uma montagem segura.
4. Ligue o laser e ajuste a velocidade de rotação e os
controlos conforme desejado.
Usar o laser no chão (Fig.
D
)
O nível do laser pode ser posicionado diretamente no chão
para aplicações de nivelamento e encanamento, como
enquadramento de paredes.
1. Coloque o laser numa superfície relativamente lisa e
nivelada, onde não será perturbado.
2. Posicione o laser para uma definição de nível ou prumo,
conforme indicado.
3. Ligue o laser e ajuste a velocidade de rotação e os
controlos, conforme desejado.
NOTA: Será mais fácil configurar o laser para aplicações de
parede se a velocidade de rotação for ajustada para 0 RPM
e se o controlo remoto for usado para alinhar o laser com
as marcas de controlo. O controlo remoto permite que uma
pessoa configure o laser.
Usar o controlo remoto DCE079R/G
O controlo remoto permite que uma pessoa opere e configure
o laser à distância. A luz LED no controlo remoto indica que um
sinal está a ser transmitido da unidade de laser DCE079R/G.
Pode usar todos os botões no teclado para controlar a unidade
de laser.
Se a sua unidade de laser DCE079R/G foi carimbada em ou
após 2016-49-NZ, pode usar o controlo remoto para desligar
completamente a unidade de laser.
2016-49-NZ
2016-49-NZ
>
Para desligar completamente uma unidade de laser
DCE079R/G (carimbada em ou após 2016-49-NZ) usando o
teclado remoto, pressione o botão do eixo X-Y
(
14
)
e o botão
MODO
(
13
)
simultaneamente.
Especificações
DCE074R DCE079R DCE079G
Tensão 18 V
CC
18 V
CC
18 V
CC
Tipo 1 1 1
Potência do laser < 1 mW < 1 mW < 1 mW
Classe do laser 2 2 2
Comprimento de onda 630 ~ 680
nm
630 ~ 680 nm 515 ~ 530
630 ~ 680
Velocidade de rotação (RPM) 150, 300,
600, 1200
150, 300, 600,
1200
150, 300,
600, 1200
Gama Visibile interior 45 m 60 m 80 m
Intervalo com detetor 450 m 600 m 600 m
Precisão do nivelamento
(@ 600 RPM)
± 3 mm por
30 m
± 1,5 mm por
30 m
± 1,5 mm
por 30 m
Intervalo de auto-nivelamento ± 5° ± 5° ± 5°
Temperatura de
funcionamento
-5 °C - 50
°C
-5 °C - 50 °C -5 °C - 50
°C
Temperatura de
armazenamento
-20 °C -
70 °C
-20 °C - 70 °C -20 °C -
70 °C
Segmento de recetáculo 5/8"-11 TPI 5/8"-11 TPI 5/8"-11 TPI
Peso (sem bateria) 4,5 kg 4,5 kg 4,5 kg
DW074_DW079 User Manual - EU - APRIL 2018 - TRANSLATED.indd 90 5/17/2018 12:35:44 PM
