NEDERLANDS
71
2. Plaats de roterende laser stevig op de vloer op ongeveer
1 m (3 ') van de muur.
3. Schakel de laser in en richt de stip op het merkteken aan
de onderkant van de muur. Gebruik vervolgens de pijlen
omhoog/omlaag op de afstandsbediening om de stip naar
boven te draaien. Als het midden van de punt over het
teken op de bovenkant van de muur scant, is de laser
correct gekalibreerd.
OPMERKING: Deze controle moet worden uitgevoerd met
een muur die niet lager is dan de hoogste muur waarvoor deze
laser zal worden gebruikt.
De laser op een statief gebruiken (afb.
C
)
1. Plaats het statief stevig en stel het op de gewenste hoogte
in.
2. Zorg ervoor dat de bovenkant van het statief ongeveer vlak
is. De laser zal zichzelf alleen nivelleren als de bovenkant
van het statief zich binnen ± 5˚ van het niveau bevindt.
Als de laser te ver van het niveau is geplaatst, piept deze
wanneer de limiet van het nivelleerbereik wordt bereikt. Er
zal geen schade aan de laser worden toegebracht, maar
deze zal niet werken in een 'buiten niveau'-toestand.
3. Zet de laser vast op het statief door de statiefadapter
te bevestigen
20
zoals getoond op afbeelding
C
aan
het laserlichaam. De adapter kan op de bodem worden
gemonteerd voor de niveaumodus of aan de zijkant voor de
loodlijnmodus. Plaats het geheel op het statief en schroef
de draadknop op het statief in de binnendraad op de
statiefadapter.
OPMERKING: Zorg ervoor dat het statief waarmee u
werkt een 5/8"-11-schroefdraad heeft voor een veilige
bevestiging.
4. Schakel de laser in en pas de rotatiesnelheid en
bedieningselementen naar wens aan.
De laser op een vloer gebruiken
(afb.
D
)
Het laserniveau kan direct op de vloer worden geplaatst voor
nivellerende en loodlijntoepassingen zoals kaderwanden.
1. Plaats de laser op een relatief glad en horizontaal
oppervlak waar deze niet wordt gestoord.
2. Plaats de laser voor een niveau- of loodlijn-instelling zoals
afgebeeld.
3. Schakel de laser in en pas de rotatiesnelheid en
bedieningselementen naar wens aan.
OPMERKING: De laser is gemakkelijker in te stellen voor
muurtoepassingen als de rotatiesnelheid is ingesteld op 0 RPM
en als de afstandsbediening wordt gebruikt om de laser uit te
lijnen met controlemarkeringen. Met de afstandsbediening kan
één persoon de laser instellen.
De afstandsbediening DCE079R/G
gebruiken
Met de afstandsbediening kan één persoon de laser op afstand
bedienen en instellen. Het LED-lampje op de afstandsbediening
geeft aan dat er een signaal wordt verzonden vanaf de
DCE079R/G-lasereenheid. U kunt alle knoppen op het
toetsenbord gebruiken om die lasereenheid te bedienen.

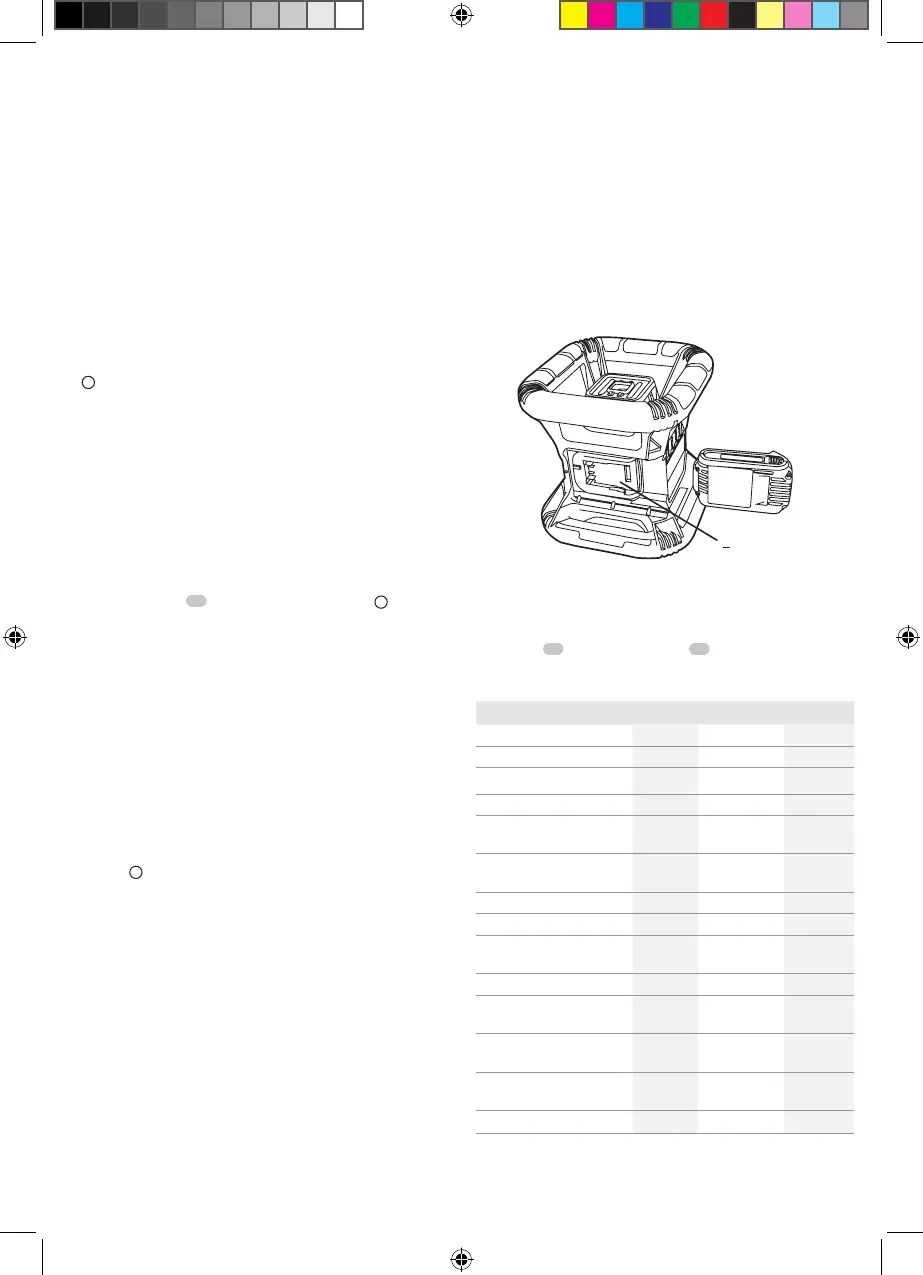

Als uw DCE079R/G-lasereenheid op of na 2016-49-NZ is
afgestempeld, kunt u de afstandsbediening gebruiken om de
lasereenheid volledig uit te schakelen.
2016-49-NZ
2016-49-NZ
>
Voor het volledig uitschakelen van een DCE079R/G-
lasereenheid (gestempeld op of na 2016-49-NZ) met behulp
van het toetsenbord op afstand, drukt u tegelijkertijd op de
XY-asknop
(
14
)
en de MODUS-knop
(
13
)
.
Specificaties
DCE074R DCE079R DCE079G
Spanning 18V
DC
18V
DC
18V
DC
Type 1 1 1
Laservermogen <1 mW <1 mW <1 mW
Laserklasse 2 2 2
Golflengte 630 ~ 680
nm
630 ~ 680 nm 515 ~ 530
630 ~ 680
Rotatiesnelheid (RPM) 150, 300,
600, 1200
150, 300, 600,
1200
150, 300,
600, 1200
Zichtbaarheidsbereik binnen 45m 60m 80m
Bereik met detector 450m 600m 600m
Nivelleringsnauwkeurigheid
(@ 600 RPM)
± 3 mm per
30 m
± 1,5 mm per
30 m
± 1,5 mm
per 30 m
Zelfnivelleringsbereik ± 5° ± 5° ± 5°
Bedrijfstemperatuur -5 °C - 50
°C
-5 °C - 50 °C -5 °C - 50
°C
Bewaartemperatuur -20 °C - 70
°C
-20 °C - 70 °C -20 °C - 70
°C
Schroefdraad van
contactdoos
5/8"-11 TPI 5/8"-11 TPI 5/8"-11 TPI
Gewicht (zonder accuset) 4,5 kg 4,5 kg 4,5 kg
DW074_DW079 User Manual - EU - APRIL 2018 - TRANSLATED.indd 71 5/17/2018 12:35:40 PM
