SUOMI
Lisätietoa lisävarusteiden paikantamisesta on saatavilla
osoitteessa www.DeWALT.com
Lasersäteen vahvistuslasit (kuvaF)
Nämä punalinssiset lasit parantavat lasersäteen näkyvyyttä
kirkkaassa valaistuksessa tai katseltaessa sitä kaukaa sisätiloissa.
Laserlaitteen käyttäminen ei edellytä näitä laseja.

VAARA: Vakavan henkilövahingon vaaran välttämiseksi
älä koskaan tuijota suoraan lasersäteeseen laseja
käyttäessäsi tai ilman niitä.

HUOMIO: Näitä laseja ei ole hyväksytty suojalaseiksi. Älä
käytä niitä käyttäessäsi muita työkaluja. Nämä lasit eivät
estä lasersädettä pääsemästä silmiisi.
Digitaalinen lasertunnistin: DW0743R
(punainen säde) ja DW0743G (vihreä säde)
(kuvatH,I)
Joissakin lasersarjoissa on DeWALTin digitaalinen lasertunnistin.
DeWALTin digitaalisen lasertunnistimen avulla voit paikantaa
pyörivän laserin tuottaman lasersäteen kirkkaassa valossa tai
pitkillä etäisyyksillä. Tunnistinta voidaan käyttää sekä sisällä että
ulkona, kun lasersäteen tunnistaminen on vaikeaa.
Tunnistinta ei ole tarkoitettu käytettäväksi muiden kuin pyörivien
laserien kanssa. Sitä voidaan käyttää useimpien pyörivien
punaisen säteen (DW0743R) ja vihreän säteen (DW0743G)
laserien kanssa. Se voidaan asettaa osoittamaan säteen sijainti
joko lähimpään 3mm tai lähimpään 1 mm tarkkuuteen.
Tunnistin ilmoittaa lasersäteen sijainnin sekä visuaalisesti
näyttöikkunan
24
avulla että äänimerkein kaiuttimella
25
.
DeWALTin digitaalista lasertunnistinta voidaan käyttää
tunnistimen pidikkeen kanssa tai sitä ilman. Pidikkeen
kanssa käytettynä tunnistin voidaan asettaa mittavarteen,
tasoituspylvääseen, tukeen tai pylvääseen.
Akut (kuva H)
Digitaalinen lasertunnistin toimii 9 V akulla. Asenna pakkaukseen
kuuluva akku nostamalla akkukotelon
30
kantta. Aseta 9 V akku
koteloon ja kohdista se kuten kuvassa .
Tunnistimen säädöt (kuva I)
Tunnistinta säädetään virtapainikkeella
26
ja tarkkuustilan
painikkeella
27
.
Tunnistin kytketään toimintaan painamalla kerran
virtapainiketta. Näyttöikkunan yläosassa näkyy tarkkuuskuvake
27
sekä äänenvoimakkuuden kuvake
28
. Voit laskea
tunnistimen äänenvoimakkuutta lasersäteen tunnistuksen
yhteydessä painamalla painiketta uudelleen. Yksi äänitorven
kuvakkeen vieressä olevista puoliympyröistä häviää. Voit kytkeä
äänimerkin pois päältä painamalla painiketta kolmannen kerran.
Äänenvoimakkuuden kuvake häviää. DeWALTin digitaalinen
lasertunnistin sisältää myös automaattisen sammutustoiminnon.
Jos pyörivä lasersäde ei osu säteen tunnistusikkunaan tai mitään
painiketta ei paineta, tunnistin sammuu automaattisesti noin
30minuutin kuluttua.
Kun tunnistin on päällä, ikkunan yläosassa näkyy tarkkuustilan
kuvake. Näkyviin tulee joko ±1mm tarkkuustilan kuvake
53
tai ±3mm tarkkuustilan kuvake
54
. Kun ±1mm tarkkuustilan
kuvake tulee näkyviin, se ilmoittaa, että tunnistin tuottaa vain
“tasossa” lukeman lasersäteen ollessa tasossa tai korkeintaan
1mm sen ylä- tai alapuolella. Kun 3mm tarkkuustilan kuvake
tulee näkyviin, se ilmoittaa, että tunnistin tuottaa “tasossa”
lukeman lasersäteen ollessa tasossa tai likimäärin 3mm sen
ylä- tai alapuolella. Voit muuttaa tarkkuustilaa painamalla kerran
tarkkuustilan painiketta
27
.
Tunnistimen käyttö (kuva I)
1. Aseta käyttämäsi pyörivän laserin asetukset ja sijainti
valmistajan ohjeiden mukaisesti. Kytke laser päälle ja
varmista, että laser pyörii ja tuottaa lasersäteen. HUOMAA:
Tämä tunnistin on tarkoitettu käytettäväksi vain pyörivällä
laserilla. Tunnistin ei toimi pysyvän lasersäteen kanssa.
2. Kytke tunnistin päälle painamalla virran/
äänenvoimakkuuden painiketta
26
.
3. Säädä äänenvoimakkuutta osion Tunnistimen säätäminen
ohjeiden mukaisesti.
4. Aseta tunnistin niin, että tunnistimen ikkuna
24
osoittaa
pyörivän laserin tuottamaan lasersäteeseen. Siirrä tunnistinta
ylös- tai alaspäin säteen likimääräisellä alueella, kunnes
olet keskittänyt tunnistimen. Katso lisätietoa näyttöikkunan
merkkivaloista ja äänimerkeistä taulukosta Ilmaisimet.
5. Merkitse lasersäteen sijainti tarkoin merkintäurilla
29
.

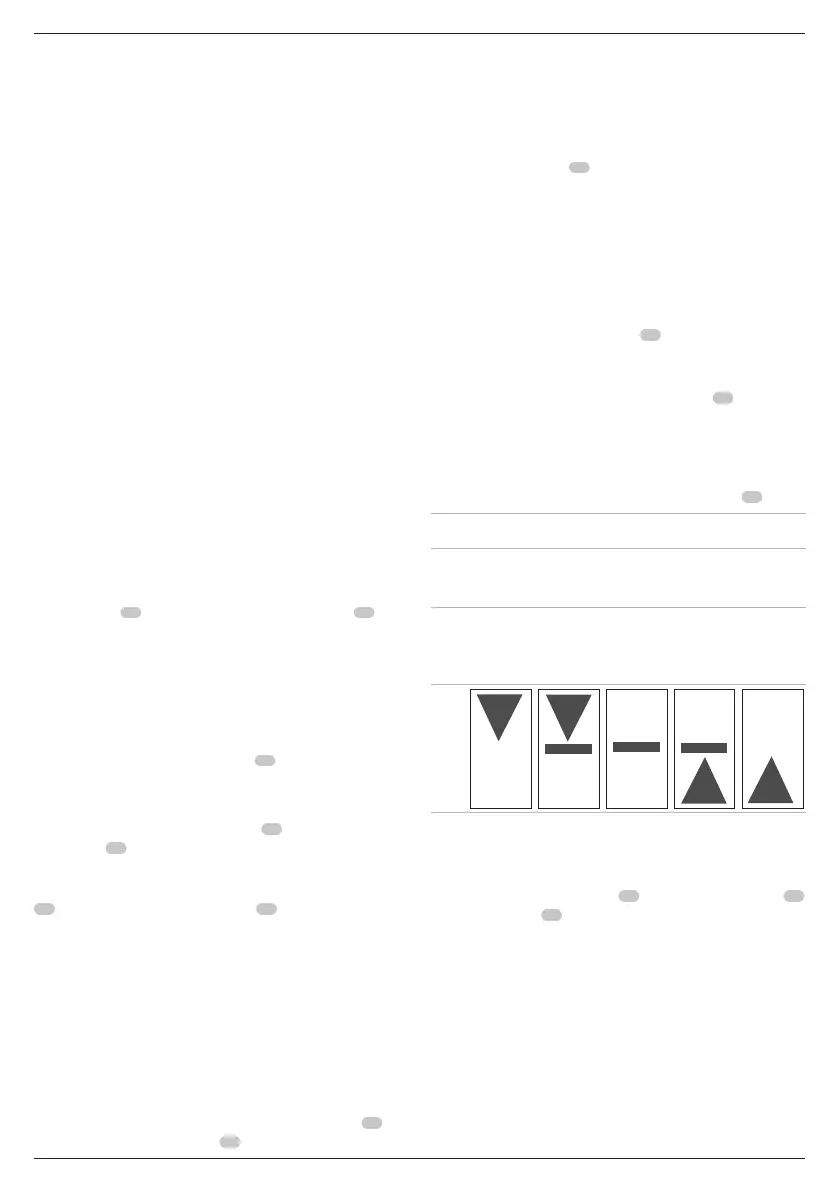

MERKKIVALOT
Tason
yläpuolella
Hiukan
tason
yläpuolella
Oikealla
tasolla
Hiukan
tason
alapuolella
Tason
alapuolella
äänimerkit
nopea
äänimerkki
nopea
äänimerkki
tasainen
äänimerkki
hidas
äänimerkki
hidas
äänimerkki
näytön kuvakkeet
Mittavarteen asentaminen (kuva K)
Voit kiinnittää tunnistimen mittavarteen kiinnittämällä
tunnistimen ensin pidikkeeseen käyttäen pidikkeen takana
olevaa 1/4”-20 kierteistä nuppia
31
. Liu’uta pidikkeen kiskot
32
mittavarren kiskon
33
ympärille.
1. Aseta tunnistin tarvitulle korkeudelle ja kierrä pidikkeen
nuppia myötäpäivään pidikkeen puristimien kiinnittämiseksi
mittaan ja pidikkeen kiinnittämiseksi varteen.
2. Voit säätää korkeutta löysäämällä hiukan pidikettä,
sijoittamalla ja kiristämällä sen uudelleen.
Tunnistimen puhdistus ja säilytys
• Liat ja epäpuhtaudet voidaan poistaa tunnistimen
ulkopinnoista liinalla tai pehmeällä ei-metallisella harjalla.
• DeWALTin digitaalinen lasertunnistin on vedenkestävä. Jos
tunnistin putoaa mutaan, märkään betoniin tai vastaavaan
