Digitale Laserdetector: DW0743R (rode
straal) & DW0743G (groene straal) (Afb.H,I)
In sommige laser-pakketten is een DeWALT Digitale
Laserdetector inbegrepen. Met de DeWALT Digital Laser
Detector kunt u in omstandigheden met helder licht of
over lange afstanden een laserstraal vinden die door een
roterende laser in wordt uitgestuurd. U kunt de detector zowel
binnenshuis als buitenshuis gebruiken, waar de laserstraal maar
slecht zichtbaar is.
De detector kan niet worden gebruikt met niet-roterende lasers,
maar is geschikt voor de meeste roterende lasers met een
rode straal (DW0743R) en met een groene straal (DW0743G).
De detector kan worden ingesteld voor het aanduiden van de
locatie van de straal met een nauwkeurigheid van ongeveer
3mm of ongeveer 1 mm. De detector geeft zowel met visuele
signalen via het display-venster
24
als audio-signalen via de
luidspreker
25
de locatie van de laser-straal door.
De DeWALT Digital Laser Detector kan worden gebruikt met
of zonder de detectorklem. Wanneer u een klem gebruikt kan
de detector worden geplaatst op een landmetersgereedschap
met een schaalverdeling en op een paal, steun of balk voor
plaatsingwaterpas.
Batterijen (Afb. H)
De Digital Laser Detector wordt gevoed door middel van een
9V-batterij. Plaats de meegeleverde batterij door het kapje
30
van het batterijvak omhoog te halen. Plaats de 9V-batterij in het
vak, op de wijze die wordt afgebeeld.
Bedieningsfuncties van de detector (Afb. I)
De detector wordt bediend met behulp van de aan/uit-knop
26
en de standenknop voor keuze van nauwkeurigheid
27
.
Wanneer u één maal op de aan/uit-knop, wordt de detector
ingeschakeld. De bovenzijde van het display-venster laat het
nauwkeurigheids-pictogram
27
zien en het volumepictogram
28
. U kunt het volume van het hoorbare signaal dat de detector
uitstuurt wanneer een laserstraal wordt gedetecteerd, laten
afnemen, door nogmaals op de knop te drukken; één van de
halve cirkels naast het claxon-pictogram verdwijnt dan. Wilt u
het hoorbare signaal uitschakelen, duw dan voor de derde keer
op de knop, het volume-pictogram verdwijnt dan. De DeWALT
Digital Laser Detector heeft ook een auto-uitschakelfunctie.
Als er niet een laserstraal van een roterende laser het
detectievenster raakt, of als er niet op knoppen wordt gedrukt,
schakelt de detector zichzelf na 30 minuten uit.
Wanneer de detector is ingeschakeld, is aan de bovenzijde van
het venster een pictogram voor de nauwkeurigheidsstand te
zien. Het pictogram voor de nauwkeurigheidsstand van ±1mm
53
verschijnt, of het pictogram voor de nauwkeurigheidsstand
van ±3 mm
54
verschijnt. Wanneer het pictogram voor de
nauwkeurigheidsstand van ±1mm verschijnt, is dat een teken
dat de detector een alleen een “on grade” (foutvrije) uitlezing
zal geven wanneer de laserstraal goed uitleest of niet meer
dan 1mm daarboven of daaronder zit. Wanneer het pictogram
voor de nauwkeurigheidsstand van ±3mm verschijnt, is dat
een teken dat de detector een alleen een “on grade” (foutvrije)
uitlezing zal geven wanneer de laserstraal goed uitleest of niet
meer dan 3mm daarboven of daaronder zit. Duw één keer op
de knop
27
voor de nauwkeurigheidsstand als u de stand voor
de nauwkeurigheid wilt wijzigen.
Bediening van de detector (Afb. I)
1. Installeer en plaats de roterende laser die u zult gaan
gebruiken, volgens de aanwijzingen van de fabrikant.
Schakel de laser in en controleer dat de laser roteert en
een laserstraal uitstuurt. OPMERKING: De detector is
uitsluitend ontworpen voor gebruik met een roterende
laser. De detector zal niet werken met een waterpas met
een stationaire laser.
2. Schakel de detector in door op de knop aan/uit/volume te
drukken
26
.
3. Past het volume naar eigen inzicht aan zoals wordt
beschreven in Bedieningsfuncties van de detector.
4. Plaats de detector zo dat het detectievenster
24
gericht
is op de laserstraal die door de roterende laser wordt
geproduceerd. Verplaats de detector omhoog en omlaag
binnen bij benadering het gebied van de straal, tot u de
detector heeft gecentreerd. Raadpleeg voor informatie over
de indicators in het display-venster Ende indicators van het
hoorbare signaal, de tabel die is getiteld Indicators.
5. Markeer met behulp van de markeringsnokken
29
nauwkeurig de positie van de laserstraal.

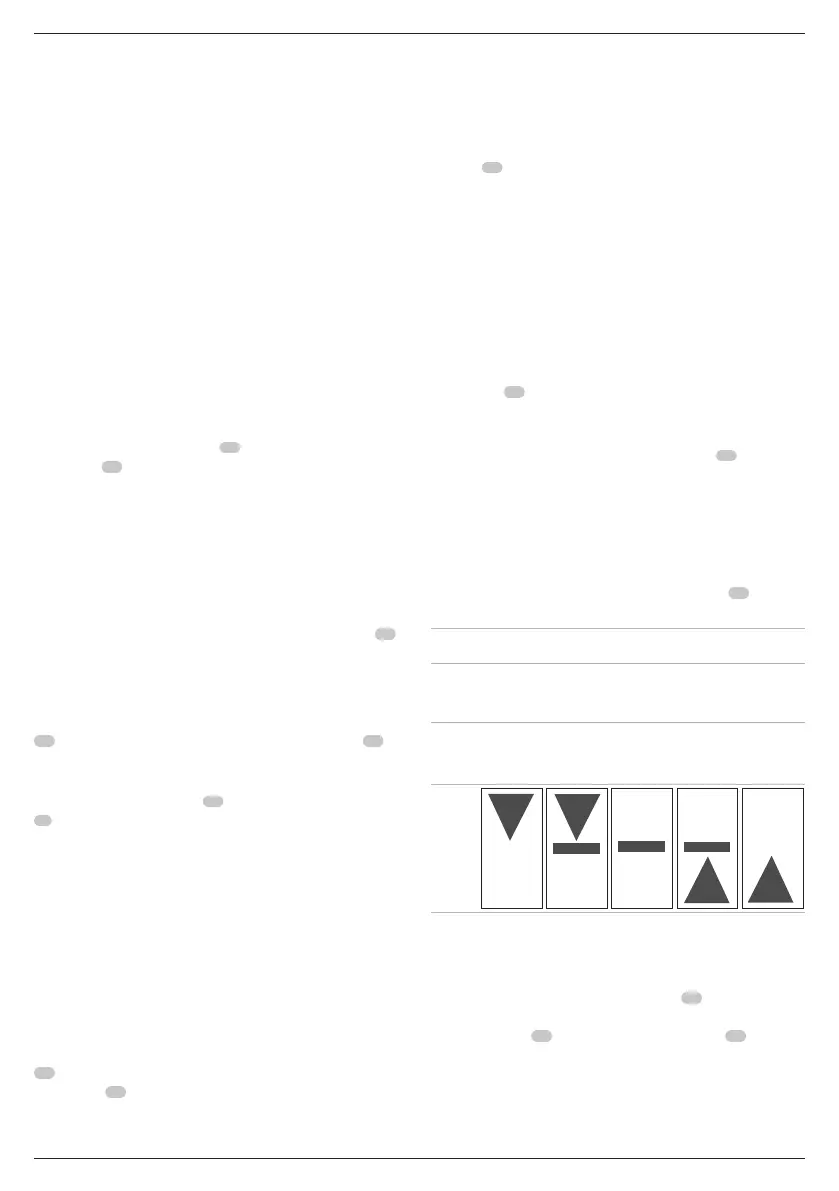

INDICATOREN
Boven
Graads
Gering
boven
graads Op graad
Gering
onder
graads
Onder
graads
audio
signalen
Snelle toon Snelle toon
constante
toon
langzame
toon
langzame
toon
display iconen
Montage op landmetersgereedschap met
schaalverdeling (Afb. K)
U kunt de detector op een stang met een schaalverdeling vast
zetten door de detector eerst met de knop
31
met 1/4“-20
draad aan de achterzijde van de klem, op de klem te bevestigen.
Schuif de sporen
32
op de klemmen rond de rails
33
op de
stang met schaalverdeling.
1. Plaats de detector op de gevraagde hoogte en draai de
klemknop naar rechts zodat de bek van de klem vast komt
te zitten rond de schaalverdeling en de klem op te stang
wordt bevestigd.
