Español
48

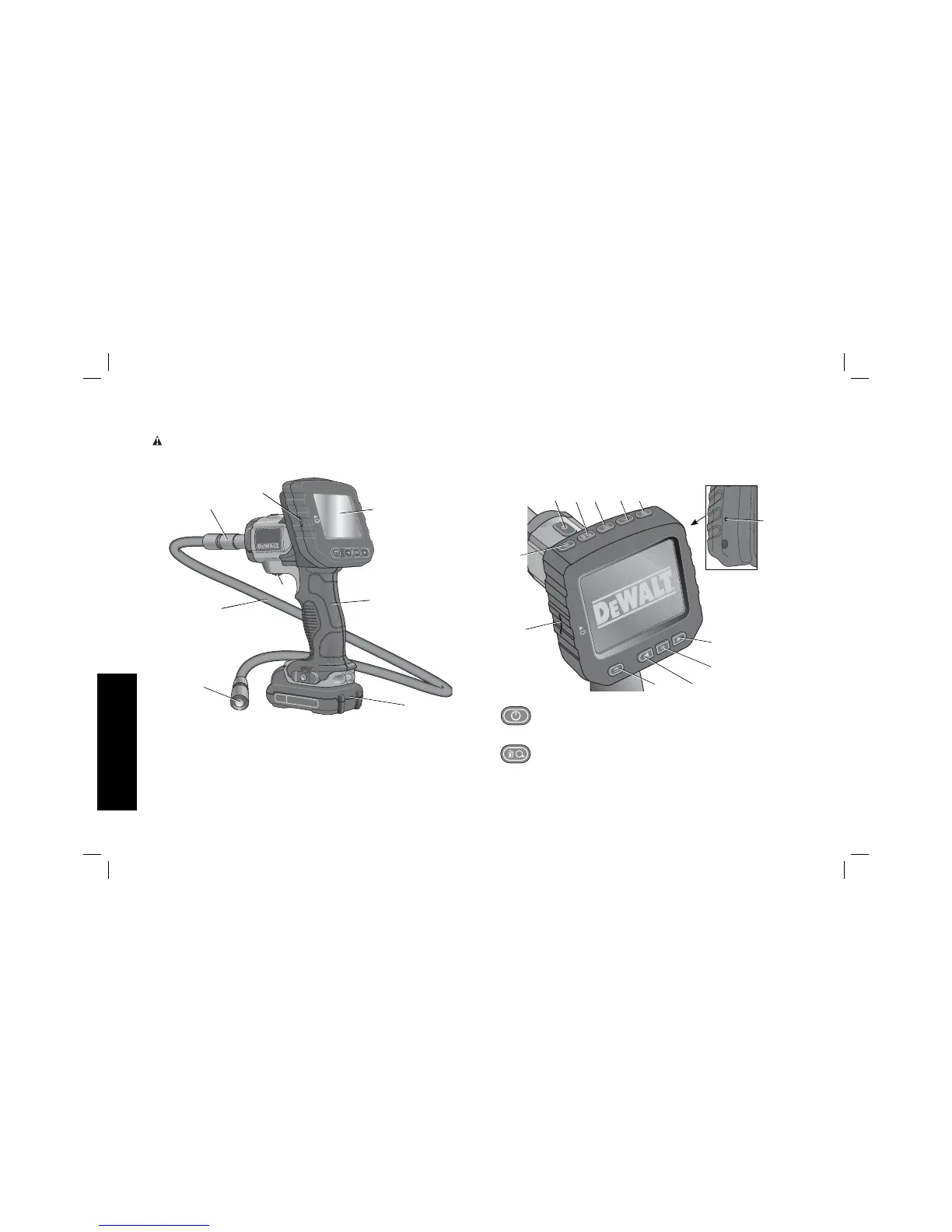

PIEZAS (Fig. 2, 3)
ADVERTENCIA: Nunca modifique la cámara de inspección, ni
tampoco ninguna de sus partes. Podría producir lesiones corporales
o daños.
A
G
E
C
D
B
H
F
FIG. 2
A. Batería de iones de litio de 12V Max*
B. Cámara con LEDs
C. Cable de la cámara de 0,91 m (3 pies)
D. Conector de la cámara
E. Pantalla
F. Conmutador de encendido y apagado del cable de la cámara/
interruptor de control del brillo del LED
G. Conjunto de la agarradera
H. Ranura MicroSD para tarjetas de memoria MicroSD de 16 GB
o menos
FIG. 3
Q
P
O
N
LMKJ
I
R
S
H
I. Botón de encendido/apagado para la pantalla: Se
necesita encender tanto la pantalla como el cable de la
cámara (F).
J.
Botón Zoom/Borrar:
El botón tiene 2 funciones:
Zoom: Éste se utiliza cuando se necesita una
mirada más cercana sobre el objeto
(zoom de 3 aumentos).
