NORSK
46

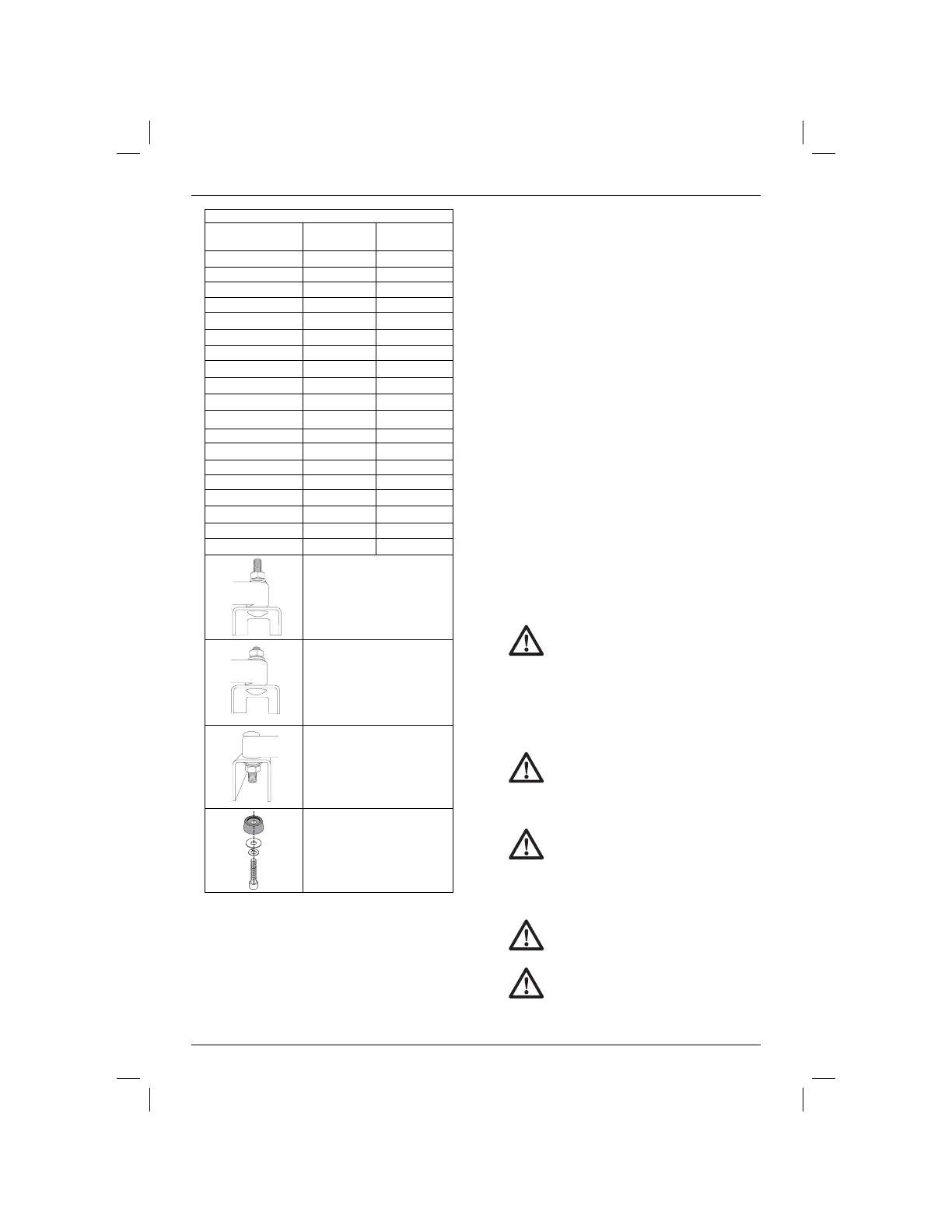

DE7025 FESTEBRAKETTER
Venstre
Side
Høyre
Side
DW703 1 1
DW705 1 1
DW706 1 1
DW708 1 2
DW712 1 2
DW713 1 1
DW715 1 1
DW716 1 1
DW717 2 1
DW718 3 2
DW700 4 4
DW701 Type 1 4 4
DW701 Type 2 1 1
DW707 Type 1 4 4
DW707 Type 2 1 1
DW711 Type 1 4 4
DW711 Type 2 1 1
DW771 1 1
DW777 1 1
1 = Lang skrue, hode på
bunn
2 = Kort skrue, hode på
bunn
3 = Lang skrue, hode på
topp
4 = Plastplate og liten
skrue, hode på bunn
4. Når låsebolten (jernvarepose) er installert iht
DE7025 Festebraketter, monter en flat skive;
låseskive og mutter på bolten. Stram boltene
med fingrene.
5. Gjenta prosedyren på den andre enden av
braketten.
6. Flytt avstandsstykket til den andre siden av
sagen for å holde opp den andre enden av
sagen for å få tilgang til sagbasen.
7. Før låseboltene gjennom den andre braketten
og sagbasen som før. Påse at begge brakettene
er parallelle.
8. For å plassere sagen på stativet, ta tak
i og løft sagen med låsespakene på
monteringsbrakettinnretningen. Disse spaker
låser ikke sagen på plass sideveis, men er kun
til for å montere sagen på bjelken.
9. Nærm deg bjelken med sag/brakett vippet
litt inn mot kroppen. Bring den konkave
frontkanten av monteringsbraketten i inngrep
med bjelkens avrundet kant. En av brakettene
må være i inngrep med posisjonslåsen (d) for å
hindre sideveis bevegelse av sagen under bruk.
10. Når frontkanten av bjelken og posisjonslåsen
er i inngrep med hverandre vil en liten helling
nedover la låsespakene gå i sikker inngrep med
baksiden av bjelken. Vipp sagen forsiktig på
brakettene for å sikre at den er låst i posisjon.
11. Juster sagens posisjon som nødvendig for å
ha bladet loddrett til bjelken når sagen er i
0 graders gjæringsposisjonen.
12. Stram godt de fire mutterne som fester sagen til
brakettene.
ADVARSEL: For din egen sikkerhet les
gjæringssagens bruksanvisning før bruk
av tilbehør. Å se bort fra disse advarsler
kan resultere i personskade og alvorlig
skade på gjæringssagen og tilbehøret.
DE7025 Universal gjæringssag
monteringsmetode (fi g. 1, 3–5)
ADVARSEL: For å redusere risikoen
for personskade, kople maskinen
fra strømkilden før montering av
gjæringssagen på stativet. Utilsiktet
oppstart kan føre til personskader.
ADVARSEL: Stabilitetsfare. Du må
bruke kryssfinér monteringsmetoden
beskrevet i følgende anvisning når
det monteres en gjæringssag ikke
produsert av DEWALT på dette
gjæringssagstativ.
ADVARSEL: For å redusere risikoen for
personskade, påse at gjæringssagen er
riktig forankret på stativet.
ADVARSEL: For din egen sikkerhet les
gjæringssagens bruksanvisning før bruk
av tilbehør. Å se bort fra disse advarsler
