PORTUGUÊS
52
3. Segure um suporte de montagem (a) debaixo
da serra e insira um parafuso de pressão (saco
de ferramentas) até ao suporte e pé da serra.
NOTA: consulte Gráfico de selecção
de equipamento DE7025 para saber
quais os procedimentos de montagem de
equipamento adequados para serras de
esquadria da D
EWALT. Siga todas as instruções
correctamente, caso contrário a rotação
da mesa da serra de esquadria pode ficar
impedida.

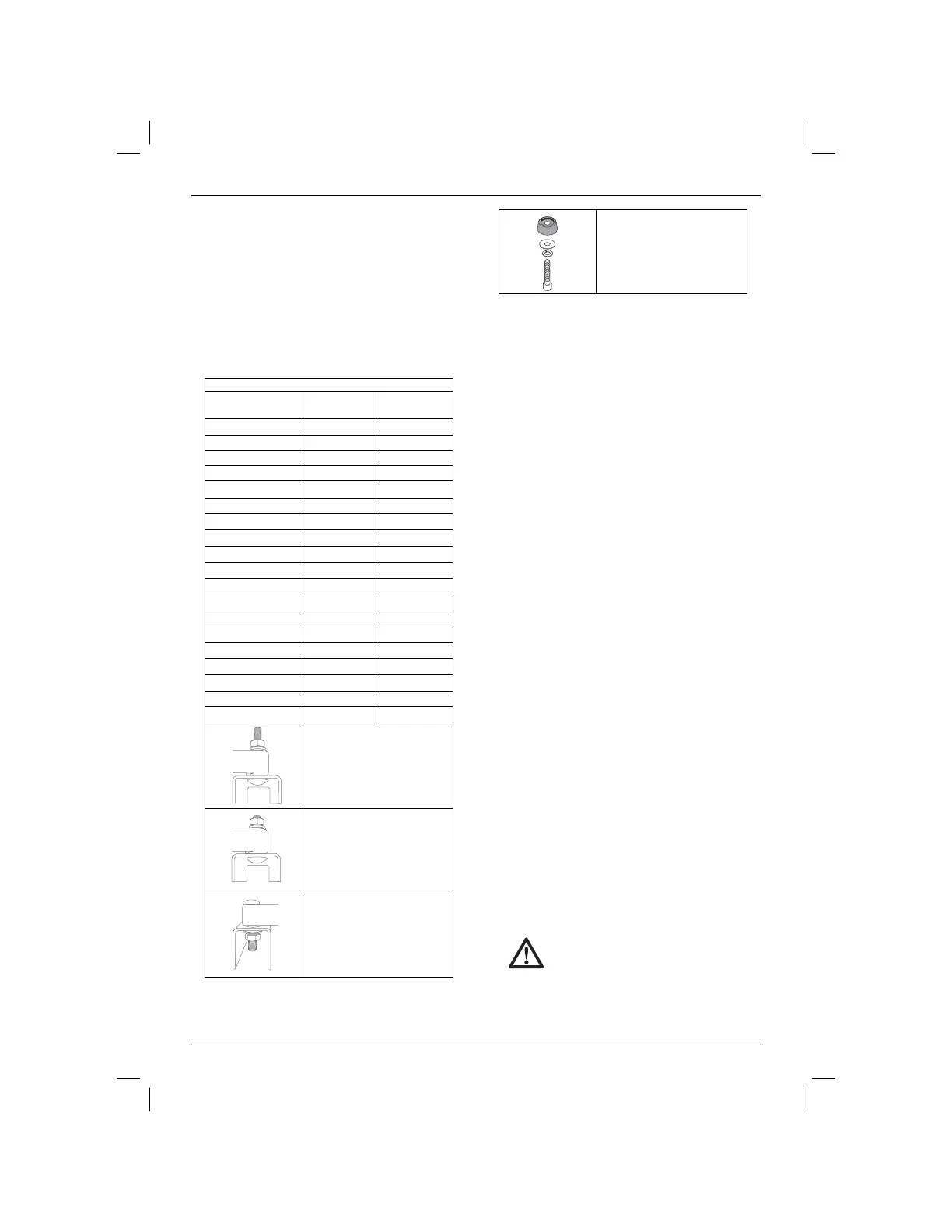

GRÁFICO DE SELECÇÃO DE EQUIPAMENTO DE7025
Lado
esquerdo
Lado
direito
DW703 1 1
DW705 1 1
DW706 1 1
DW708 1 2
DW712 1 2
DW713 1 1
DW715 1 1
DW716 1 1
DW717 2 1
DW718 3 2
DW700 4 4
DW701 Tipo 1 4 4
DW701 Tipo 2 1 1
DW707 Tipo 1 4 4
DW707 Tipo 2 1 1
DW711 Tipo 1 4 4
DW711 Tipo 2 1 1
DW771 1 1
DW777 1 1
1 = Parafuso comprido,
parte inferior virada
para cima
2 = Parafuso curto, parte
inferior virada para cima
3 = Parafuso comprido,
parte inferior virada
para cima
4 = Almofada de plástico
e parafuso pequeno,
parte inferior virada
para cima
4. Depois do parafuso de pressão (saco de
ferramentas) ser instalado de acordo com
o Gráfico de selecção de equipamento
DE7025, monte uma anilha achatada; arruela
de pressão e a porca no parafuso. Aperte os
parafusos com a distância dos dedos.
5. Repita o procedimento na outra extremidade
do suporte.
6. Desloque o espaçador para o outro lado da
serra para manter a outra extremidade da serra
para cima para aceder à base da serra.
7. Insira os parafusos de pressão através do outro
suporte e a base da serra, tal como indicado
anteriormente. Certifique-se de que ambos os
suportes estão paralelos.
8. Para colocar a serra na bancada, agarre e
levante a serra pelo suporte de montagem
pelas alavancas de libertação. Estes alavancas
não bloqueiam a serra lateralmente no devido
mas servem para montar a serra à viga.
9. Aproxime a viga com o conjunto da serra/
suporte, rodando-o ligeiramente para o seu
corpo. Encaixe a extremidade frontal côncava
do suporte de montagem com a extremidade
arredonda da viga. Um dos suportes deve
ter montado o clipe de localização (d) para
impedir o movimento lateral da serra durante a
utilização.
10. Quando a extremidade frontal da viga e o
clipe de localização de bloqueio estiverem
encaixados, um eixo fixo ligeiramente para
baixo permite um encaixe fixo das alavancas
de libertação na parte traseira da viga. Oscile a
serra com cuidado nos suportes para verificar
se está devidamente bloqueado.
11. Ajuste a posição da serra conforme necessário
de modo a que a lâmina fique perpendicular à
viga quando estiver numa posição de esquadria
de 0 graus.
12. Aperte as quatro porcas, fixando a serra nos
suportes com firmeza.
ATENÇÃO: para sua segurança, leia
e compreenda o manual de instruções
da serra de esquadria antes de utilizar
qualquer acessório. Se não cumprir
estes avisos, podem ocorrer ferimentos
e danos graves na serra de esquadria e
no acessório.
