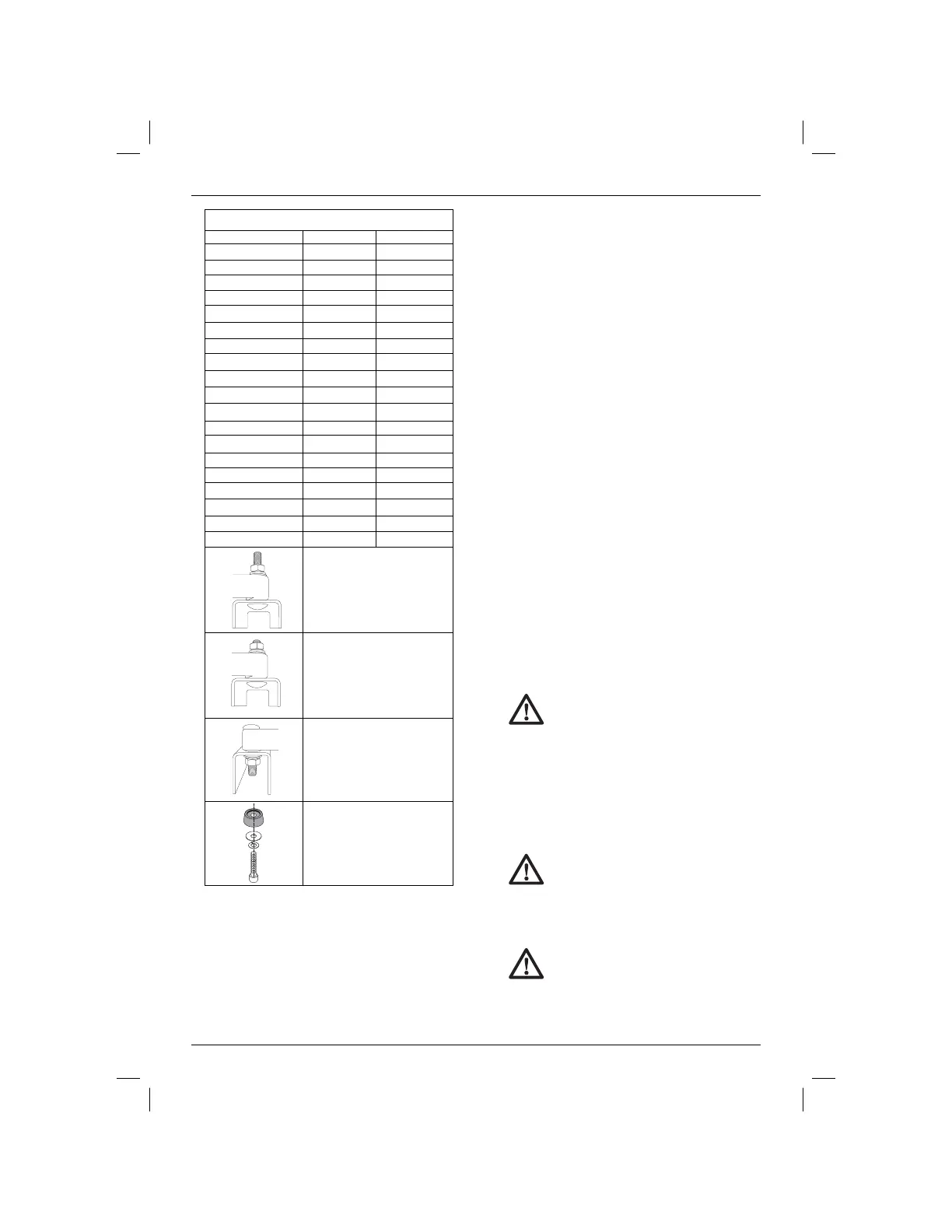

DE7025 DONANIM SEÇME ŞEMASI
Sol Yan Sağ Yan
DW703
11
DW705
11
DW706
11
DW708
12
DW712
12
DW713
11
DW715
11
DW716
11
DW717
21
DW718
32
DW700
44
DW701 Tip 1
44
DW701 Tip 2
11
DW707 Tip 1
44
DW707 Tip 2
11
DW711 Tip 1
44
DW711 Tip 2
11
DW771
11
DW777
11
1 = Uzun vida, düğme
üzerindeki başlık
2 = Kısa vida, düğme
üzerindeki başlık
3 = Uzun vida, üstteki
başlık
4 = Plastik ped ve küçük
vida, düğme üzerindeki
başlık
4. Taşıma cıvatası (donanım çantası) DE7025
Donanım Seçme Şeması’na uygun olarak
takıldıktan sonra, düz bir rondela takın;
rondelayı ve somunu cıvata üzerinde kilitleyin.
Cıvataları parmak gücüyle sıkın.
5. Aynı prosedürü braketin diğer ucunda tekrar
edin.
6. Testere tabanına erişmek üzere testerenin
diğer ucunu tutmak için, ara levhayı testerenin
diğer yanına hareket ettirin.
7. Taşıma cıvatalarını diğer brakete ve testerenin
tabanına doğru önceden olduğu gibi ilerletin.
Her iki braketin de birbirine paralel olduğundan
emin olun.
8. Testereyi stant üzerine yerleştirmek için,
testereyi serbest bırakma kollar
ı ile braket
kurulumuna monte ederek tutun ve kaldırın.
Bu kollar testereyi yatay olarak yerine
kilitlemez, yalnızca testereyi kirişe monte etme
aracı olarak kullanılır.
9. Kirişi testere/braket kurulumunu eğerek hafifçe
kendinize doğru yaklaştırın. Montaj braketinin
konkav ön ucunu kirişin yuvarlak kenarıyla
birlikte takın. Kullanım sırasında testerenin
yan hareketini önlemek için, braketlerin birisi
konumlandırıcı klipse (d) takılmalıdır.
10. Kirişin ve kilitleme konumlandırıcı klipsinin ön
kenarı takıldığında, aşağı doğru hafif bir eksen
serbest bırakma kollarının kirişin arkasına
güvenilir bir şekilde takılmasını sağlar.
Kilitlemenin güvenilir bir şekilde yapıldığını
doğrulamak için, testereyi yavaşça sallayın.
11. 0 derecelik gönye konumu elde edildiğinde
kirişe dik bir bıçak elde etmek için testere
konumunu gerektiği şekilde ayarlayın.
12. Testereyi braketlere güvenilir bir şekilde
tutturmak için dört somunu sıkın.
UYARI: Güvenliğiniz için, kullanmadan
önce gönye testere kullanım
kılavuzunu okuyun ve anlayın. Bu
uyarılara dikkat edilmemesi kişisel
yaralanmaya ve gönye testerenin ve
aksesuarın hasar görmesine neden
olabilir.
DE7025 Genel Gönye Testere
Montaj Yöntemi (şek. 1, 3–5)
UYARI: Yaralanma riskini azaltmak
için, gönye testereyi gönye testere
standına takmadan önce üniteyi
kapatın, makinenin güç kaynağıyla
bağlantısını kesin. Kazara çalışma
yaralanmaya neden olabilir.
UYARI: Denge Tehlikesi. Bu gönye
testere standına DEWalt tarafından
üretilmemiş bir gönye testere monte
ederken aşağıdaki talimatlarda
