DeWalt DW0811 User Manual

Page 4

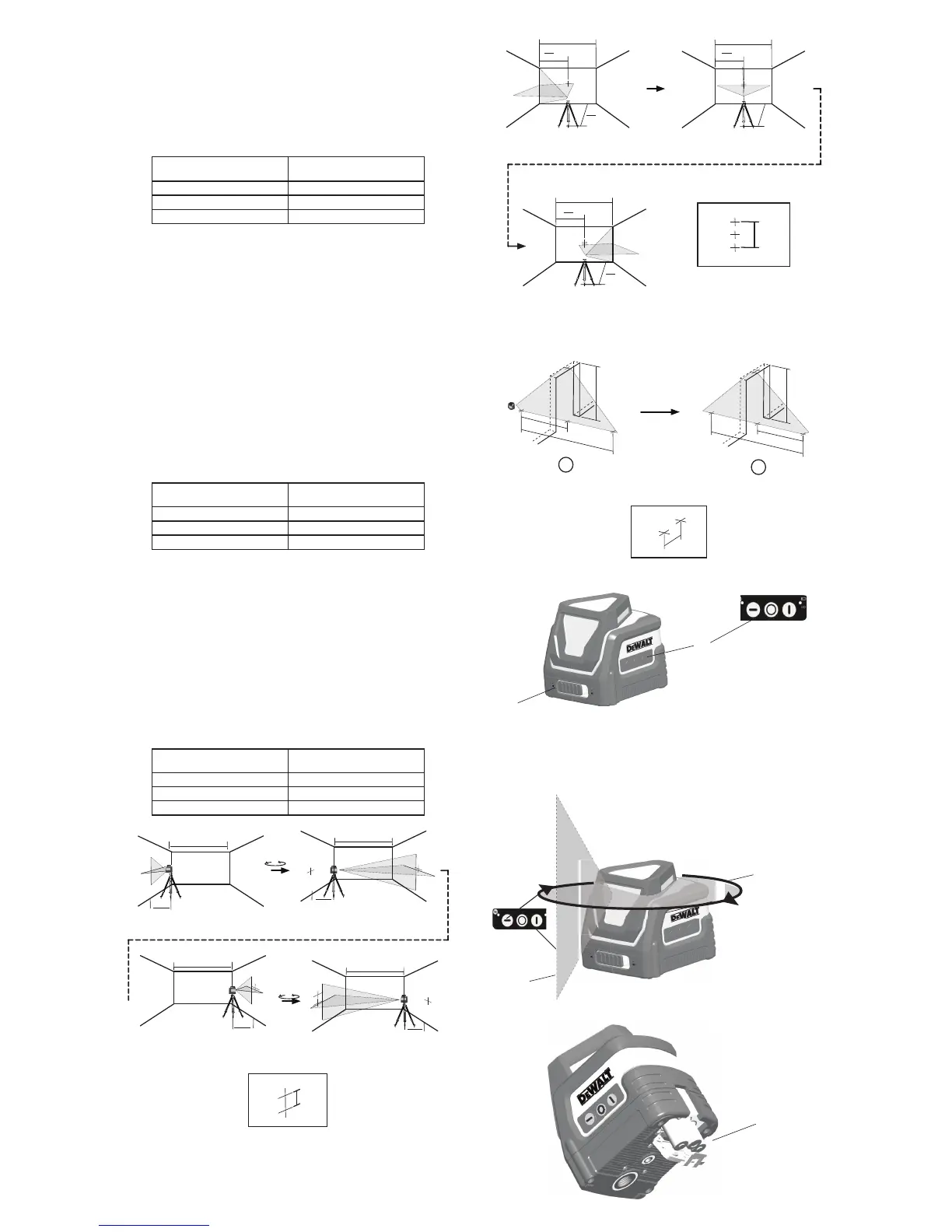

1. Coloque la herramienta láser en un trípode y cerca de la pared N.° 1 como se muestra en
la Fig. 1. Encienda una línea horizontal y vertical. Marque la intersección de los puntos P
1
.
2. Rote la herramienta láser 180° y marque el punto P
2
en la intersección de las líneas en la
pared N.° 2
3. Mueva la herramienta láser cerca de la pared N.° 2 y alinee el punto P
3
en el punto
marcado anteriormente P
2
4. Gire la herramienta láser 180° y marque el punto P
4
en la pared N.° 1
5. Mida la distancia vertical entre P
1
y P
4
para obtener D
3
.
Si la medición es mayor a los valores que se indican a continuación, el láser debe ser reparado
en un centro de servicio autorizado.
Distancia entre las paredes Medición entre las marcas
(D
3
)
3 m (10') 3 mm (1/8")
6 m (20') 5,5 mm (7/32")
10 m (30') 8 mm (5/16")
Precisión del rayo horizontal
(Vea la Figura 2)
1. Coloque la herramienta láser como se muestra con el láser ENCENDIDO. Apunte el rayo
vertical hacia la primera esquina o hacia un punto de referencia definido. Mida la mitad de
la distancia D
1
y marque el punto P
1
.
2. Gire la herramienta láser y alinee el rayo láser vertical delantero con el punto P
1
. Marque el
punto P
2
donde se cruza el rayo láser horizontal y vertical.
3. Gire la herramienta láser y apunte el rayo vertical hacia la segunda esquina o punto de
referencia definido. Marque el punto P
3
de tal forma que esté verticalmente en línea con
los puntos P
1
y P
2
.
4. Mida la distancia vertical D
2
entre el punto más alto y más bajo.
Si la medición es mayor a los valores que se indican a continuación, el láser debe ser reparado
en un centro de servicio autorizado.
Distancia entre las paredes Medición entre las marcas
(D
3
)
3 m (10') 3 mm (1/8")
6 m (20') 5,5 mm (7/32")
10 m (30') 8 mm (5/16")
Precisión del rayo vertical
(Vea la Figura 3)
1. Mida la altura de un punto de referencia para obtener la distancia D
1
. Coloque la
herramienta láser como se muestra con el láser ENCENDIDO. Apunte el rayo vertical
hacia el punto de referencia. Marque los puntos P
1
, P
2
y P
3
como se muestra.
2. Mueva la herramienta láser al lado opuesto del punto de referencia y alinee el mismo rayo
vertical con P
2
y P
3
.
3. Mida las distancias horizontales entre P
1
y el rayo vertical de la segunda ubicación.
Si la medición es mayor a los valores que se indican a continuación, el láser debe ser reparado
en un centro de servicio autorizado.
Distancia entre las paredes Medición entre las marcas
(D
3
)
3 m (10') 3 mm (1/8")
6 m (20') 5,5 mm (7/32")
10 m (30') 8 mm (5/16")
Figura 1
D
1
P
1
D
3
D
2
P
1
D
2
P
2
D
1
D
2
D
1
P
1
D
2
P
2
= P
3
D
1
P
4
P
2
= P
3
180°
180°
P
1
P
4
Figura 2
Figura 3
P
1
D
1
P
2
P
1
D
1
P
3
P
2
P
2
D
2
P
1
P
3
P
1
D
1
D
1
2
D
1
2
D
1
2
D
1
2
D
1
2
P
1
L
D
1
2 x L
P
2
P
3
D
2
P
1
P
4
L
1
L
2
P
1
L
D
1
2 x L
P
2
P
3
P
4
+
-
+
FIG. 4
A
B
360º
C
D
FIG. 5
E
FIG. 6
FIG. 7
