22
PORTUGUÊS

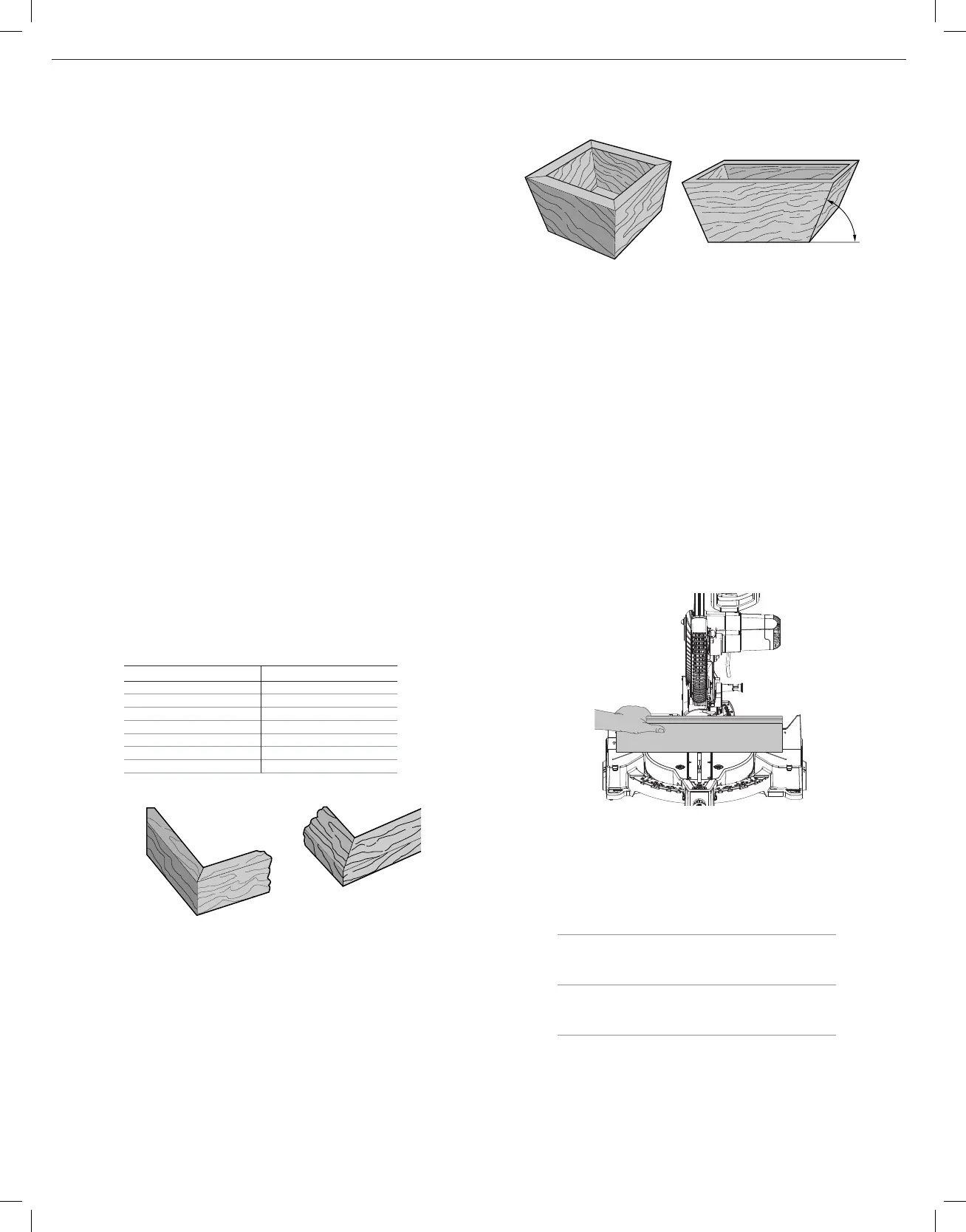

Corte de Entalhe Preciso e Outras Molduras (Fig. P)
O desenho B na FiguraP ilustra um encaixe feito ajustando-se a esquadria a 45° para esquadrar
as duas pranchas para formar um canto de 90°. Para fazer esse tipo de encaixe, acerte o ajuste do
chanfro para zero e o braço da esquadria para 45°. Mais uma vez, posicione a madeira com o lado
plano largo na mesa e a borda estreita contra a grade.
Os dois desenhos na FiguraP são somente para objetos com quatro lados.
Conforme o número de lados muda, também mudam os ângulos da esquadria e do chanfro. A
tabela a seguir fornece os ângulos adequados para uma variedade de formas. A tabela supõe que
todos os lados são de comprimento idêntico. Para um formato que não esteja ilustrado na tabela,
use a seguinte fórmula. 180° dividido pelo número de lados é igual ao ângulo da esquadria ou
dochanfro.
- EXEMPLOS -
No. De lados Ângulo da esquadria ou do chanfro
4 45°
5 36°
6 30°
7 25.7°
8 22.5°
9 20°
10 18°
Fig. P
A B
Cortando Esquadrias Compostas (Fig. Q, R)
Uma esquadria composta é um corte feito usando-se um ângulo de esquadria e um ângulo de
chanfro ao mesmo tempo. Este é o tipo de corte usado para fazer estruturas ou caixas com lados
em declive como o ilustrado na FiguraQ.
OBS.: se o ângulo de corte variar de corte para corte, verifique se o botão da braçadeira do
chanfro e o botão de trava da esquadria estão firmemente apertados. Esses botões devem ser
apertados após fazer quaisquer alterações no chanfro ou na esquadria.
A tabela (Tabela 1) vai ajudá-lo a selecionar os ajustes adequados de ângulo de chanfro e de
esquadria para cortes compostos de esquadria comuns. Para usar o gráfico, selecione o ângulo
“A” desejado (FiguraR) do projeto e localize esse ângulo no arco adequado no gráfico. A partir
desse ponto siga o gráfico diretamente para baixo para achar o ângulo correto do chanfro e
diretamente transversal para achar o ângulo correto da esquadria.
Ajuste a serra para os ângulos determinados e faça alguns cortes de teste. Pratique encaixando
os pedaços cortados até você desenvolver a prática para esse procedimento e se sentir à vontade
com ele.
EXEMPLO: para fazer uma caixa com quatro lados com ângulos exteriores de 26° (ângulo A,
FiguraR), use o arco direito superior. Encontre 26° na escala de arco. Siga a linha de interseção
horizontal para os dois lados para obter o ajuste do ângulo da esquadria na serra (42°). Da mesma
forma, siga a linha de interseção vertical para a parte superior ou inferior a fim de obter o ajuste
do ângulo do chanfro na serra (18°). Sempre tente cortes em alguns pedaços de madeira para
verificar os ajustes na serra.
Fig. Q Fig. R
ângulo “A”
Ao Esquadrar para a Direita
Para aumentar o ângulo da esquadria ao esquadrar para a direita, mova o braço para alinhar a
marca de vernier adequada com a marca mais próxima na escala da esquadria à direita. Para
diminuir o ângulo da esquadria ao esquadrar para a direita, mova o braço para alinhar a marca de
vernier adequada com a marca mais próxima na escala da esquadria à esquerda.
Ao Esquadrar para a Esquerda
Para aumentar o ângulo da esquadria ao esquadrar para a esquerda, mova o braço para alinhar a
marca de vernier adequada com a marca mais próxima na escala da esquadria à esquerda. Para
diminuir o ângulo da esquadria ao esquadrar para a esquerda, mova o braço para alinhar a marca
de vernier adequada com a marca mais próxima na escala da esquadria à direita.
Corte de Entalhe Básico
SEMPRE REALIZE UM FUNCIONAMENTO A SECO SEM ENERGIA ANTES DE FAZER
QUAISQUERCORTES.
Cortes Retos de 90° (Fig. S)
Posicione a madeira contra a grade conforme ilustrado na FiguraS. Ligue a serra, permita que a
lâmina alcance a velocidade máxima e abaixe o braço suavemente através do corte.
Fig. S
Corte de Moldura de Base de Até 25,4 mm (1") de Espessura por
Até 3-5/8" (91 mm) de Largura Verticalmente Contra a Grade
(Fig. L, S)
• Posicione a moldura como mostra a FiguraS.
• Todos os cortes feitos com a parte traseira da moldura contra a grade e a parte inferior da
moldura contra a base.
Canto interno Canto externo
Lado
esquerdo
1. Ângulo de esquadria
esquerdo 45°
2. Salve o lado esquerdo
do corte
1. Ângulo de esquadria
direito a 45°
2. Salve o lado esquerdo
do corte
Lado direito
1. Ângulo de esquadria
direito 45°
2. Salve o lado direito
do corte
1. Ângulo de esquadria
esquerdo a 45°
2. Salve o lado direito
do corte
Material até 3-5/8" (91mm) pode ser cortado conforme descrito acima. Para chapas (até 5-1/2"
[140mm]) várias pequenas concessões devem ser feitas:
Ao cortar uma chapa entre 3-5/8" (91 mm) e 5-1/2" (140mm), o rolete na ponta da guarda ficará
pendurado na peça de trabalho. Se isso ocorrer, basta posicionar seu polegar direito no lado
superior da guarda e rolar a guarda para cima o suficiente para liberar a peça, como mostra a
FiguraR. Depois de liberar a peça, solte a guarda e ela continuará a abrir à medida que o corte
progride. Ao angular para o lado direito de uma moldura de base de 3-5/8" (91 mm) posicionada
verticalmente contra a grade, como mostra a FiguraL, a serra poderá cortar a chapa somente até
1" (25,4 mm) da extremidade da chapa. Tentar cortar mais do que 1" (25,4 mm) fará a caixa de
engrenagem da serra interferir na peça de trabalho. Se desejar cortar a moldura de base entre
3-5/8" (91mm) e 5-1/2" (140mm) verticalmente, siga as instruções nesta página.
Corte de Moldura de Base de Até 1" (25,4 mm) de Espessura por
3-5/8–6-3/4" (91 mm x 173 mm) de Largura Verticalmente Contra
a Grade
• Posicione a moldura como mostra a FiguraS.
• Todos os cortes feitos com a parte traseira da moldura contra a grade.
Canto interno Canto externo
Lado
esquerdo
1. Posicione a moldura com a parte inferior
contra a base da serra
2. Ângulo de esquadria esquerdo de 45°
3. Salve o lado esquerdo do corte
1. Posicione a moldura com a parte inferior
contra a base da serra
2. Ângulo de esquadria direito de 45°
3. Salve o lado esquerdo do corte
Lado
direito
1. Posicione a moldura com a parte inferior
contra a base da serra
2. Ângulo de esquadria direito de 45°
3. Salve o lado direito do corte
1. Posicione a moldura com a parte inferior
contra a base da serra
2. Ângulo de esquadria esquerdo de 45°
3. Salve o lado direito do corte
* OBSERVAÇÃO: Se o corte precisar ser feito em outro lugar que não seja a 1" (25,4 mm) da extremidade da
moldura: corte a moldura a 90º aproximadamente 1" (25,4mm) maior do que o comprimento final e faça o
corte do ângulo de esquadria como descrito acima.
