6
ESPAÑOL
diámetro) y contra la abrazadera interna de la hoja, con los dientes de la parte inferior de la
hoja apuntando hacia la parte trasera de lasierra.
3. Monte la abrazadera externa
27
de la hoja sobre eleje.
4. Instale el tornillo de la hoja
23
y, fijando el bloqueo del eje, ajuste el tornillo firmemente con
la llave provista. (Gire en sentido contrario a las agujas del reloj, roscas de mano izquierda.)
5. Vuelva a colocar el soporte del protector en su posición original y ajuste firmemente el
tornillo
36
de éste para mantenerlo en sulugar.

ADVERTENCIA:
• Antes de poner en funcionamiento la sierra, se debe colocar el soporte del
protector en su posición original y ajustar eltornillo.
• Si no se cumple con esta indicación, el protector podría tocar la hoja de la sierra
en rotación, lo cual ocasionaría daños a la sierra y lesiones personalesgraves.
Regulación de la Escala de Inglete (Fig. A, F)
Coloque una escuadra contra la guía y la hoja de la sierra. (No toque las puntas de los dientes de
la hoja con la escuadra. Si lo hace, la medición obtenida será imprecisa). Desbloquee la perilla
de bloqueo de inglete
5
y gire el brazo de inglete hasta que el tope de inglete se bloquee en la
posición de inglete de 0˚. No bloquee la perilla de bloqueo de inglete. Si la hoja de la sierra no
está exactamente perpendicular a la cerca de la base
18
, afloje los tres tornillos de la escala de
inglete
8
que sujetan la escala de inglete
7
a la base y mueva el ensamble de escala/brazo de
inglete hacia la izquierda o derecha hasta que la cuchilla sea perpendicular a la cerca, medida con
el ángulo recto. Vuelva a apretar los tres tornillos. No preste atención a la lectura del puntero de
inglete en estepunto.

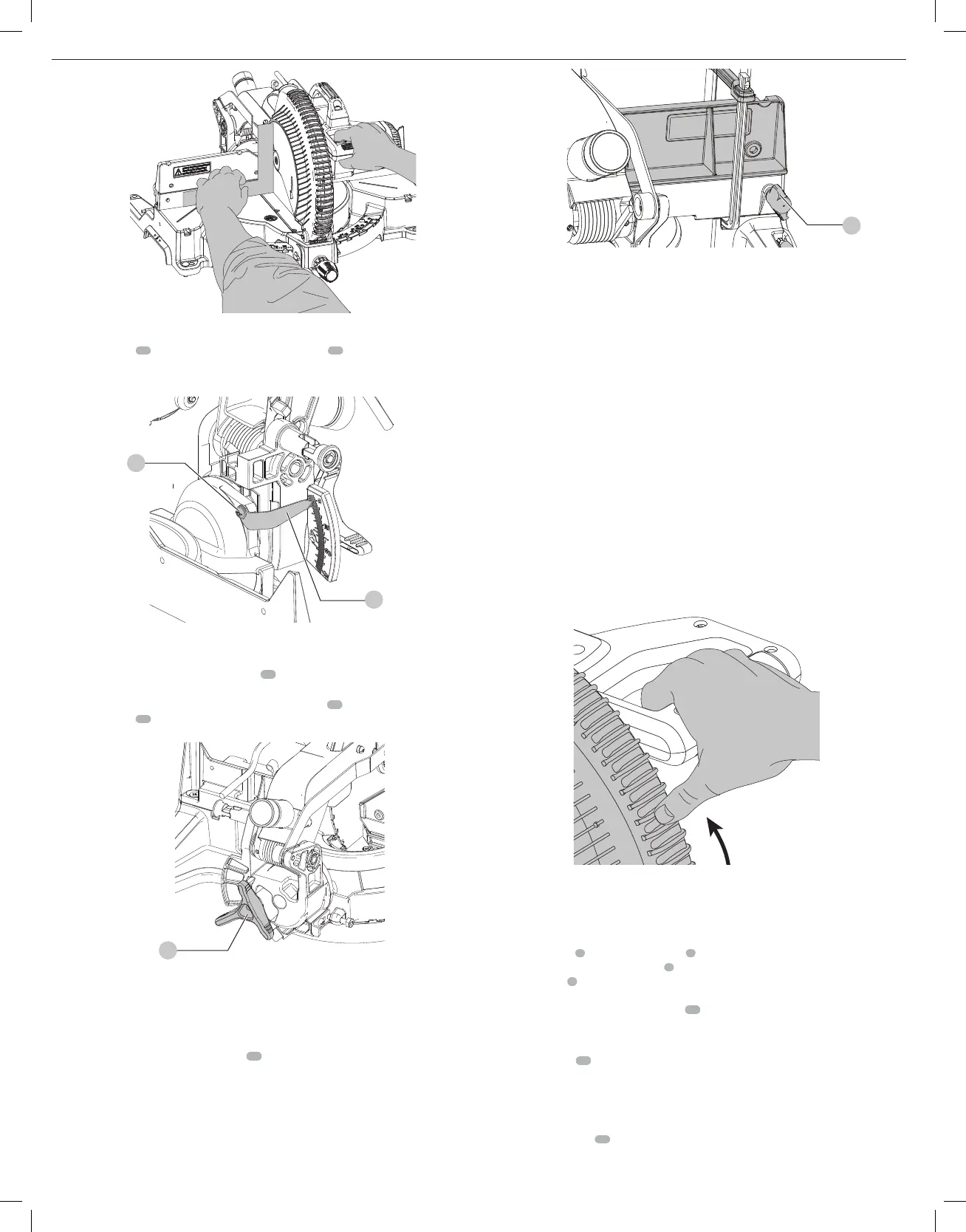

Fig. F
5
7
Regulación del Indicador de Inglete (Fig. A, F, G)
Desbloquee la perilla de bloqueo del inglete
5
y apriete el seguro de tope del inglete
6
para
mover el brazo de inglete a la posición cero. Desbloquee la perilla de bloqueo de inglete para
permitir que el tope de inglete se conecte en su lugar a medida que gira el brazo de inglete hacia
cero. Observe el indicador
28
y la escala de inglete
7
a través del orificio de visualización que se
muestra en la FiguraH. Si el indicador no marca exactamente cero, afloje el tornillo del indicador,
ajuste el indicador a 0° y vuelva a ajustar eltornillo.
Fig. G
7
28
Bisel a Escuadra con la Mesa (Fig. A, H)
Para alinear la hoja en escuadra con la mesa giratoria, bloquee el brazo en la posición hacia abajo.
Coloque una escuadra contra lahoja.
teniendo cuidado de no colocarla sobre un diente. Afloje la perilla de bloqueo de bisel
5
y
asegúrese de que el brazo esté firme contra el tope de bisel a 0°. Mueva el tope del bisel a 0° de
modo de ajustar el tornillo
19
tanto como sea necesario para que la hoja esté a 0° del banco.
Asegúrese de que el bisel no permita presionar las palancas hacia adentro para obtener un
ajustepreciso.
Fig. H
Indicador de Bisel (Fig. I)
Si el indicador de bisel
29
no marca cero, afloje el tornillo
30
que lo sujeta en su lugar y mueva
el indicador tanto como sea necesario. No retire la placa de acero en la parte frontal del indicador
de bisel. Esta placa evita que la resina de la madera se acumule en la escala de bisel durante
suuso.
29
30
Fig. I
Cómo Ajustar el Tope del Bisel a 45° a la Izquierda (Fig. A, I, J)
NOTA: Ajuste el ángulo del bisel a 45° solamente después de colocar el bisel a 0° y realizar el
ajuste del indicador. Asegúrese de que el bisel a 45° no permita presionar las palancas
20
hacia
adentro para obtener un ajustepreciso.
Para ajustar el tope del bisel a 45° a la izquierda, primero suelte la perilla de bloqueo del bisel
11
e incline la cabeza hacia la izquierda. Si el indicador
29
no señala 45° exactamente, gire el tornillo
del tope del bisel hacia la izquierda hasta que indique 45°.
Fig. J
11
Regulación de Reborde (Fig. K)

ADVERTENCIA: Para reducir el riesgo de lesiones, apague la herramienta y
desconéctela de la fuente de alimentación antes de intentar moverla, cambiar
accesorios o hacerajustes.
Para que la sierra pueda biselar a 48° completos a la izquierda, pueden ajustarse los rebordes para
proporcionar espacio. Para ajustar la cerca, afloje la perilla de bloqueo de la cerca
14
y deslice la
cerca hacia afuera. Ensaye una vez con la sierra apagada y verifique que haya espacio suficiente.
Regule el reborde para que quede lo más cerca posible de la hoja y proporcione un máximo
soporte a la pieza de trabajo, sin interferir con el movimiento de elevación y descenso del
brazo. Ajuste la perilla firmemente. Al completar las operaciones de biselado, no olvide reubicar
elreborde.
