DeWalt LaserChalkLine DCE088R User Manual

12
13
D
Benutzerhandbuch
Inhalt
• SIcherheit
• Produktübersicht
• Batterien und Leistung
• Betrieb
• Genauigkeitsprüfung und Kalibration
• Spezikationen
Benutzersicherheit
WARNUNG:
Lesen Sie alle Anweisungen aufmerksam durch.
Die Nichtbeachtung der folgenden Anweisungen
kann zu Stromschlag, Brand und/oder schweren
Verletzungen führen.
WARNUNG:
Laserstrahlenbelastung. Demontieren und
modifzieren Sie die Laserebene nicht. Im Inneren
gibt es keine vom Benutzer zu wartenden
Bauteile. Es könnten schwere Augenverletzungen
entstehen.
WARNUNG:
Gefährliche Strahlung Die Verwendung von
Steuerelementen,
Einstellungen oder anderen als den hier
beschriebenen Verfahren kann zu gefährlicher
Laserstrahlung führen.
VORSICHT:
LASERSTRAHLUNG - STARREN SIE NIcHT IN
DEN LASERSTRAHL. Klasse 2 Laserprodukt.
• Das Etikett auf Ihrem Werkzeug kann die folgenden
Symbole beinhalten.
V Volt
mW Milliwatt
Ah Ampere-Stunden
Laserwarnsymbol
nm Wellenlänge in Nanometern
2 Klasse 2 Laser
Starren Sie nicht in den Laserstrahl.

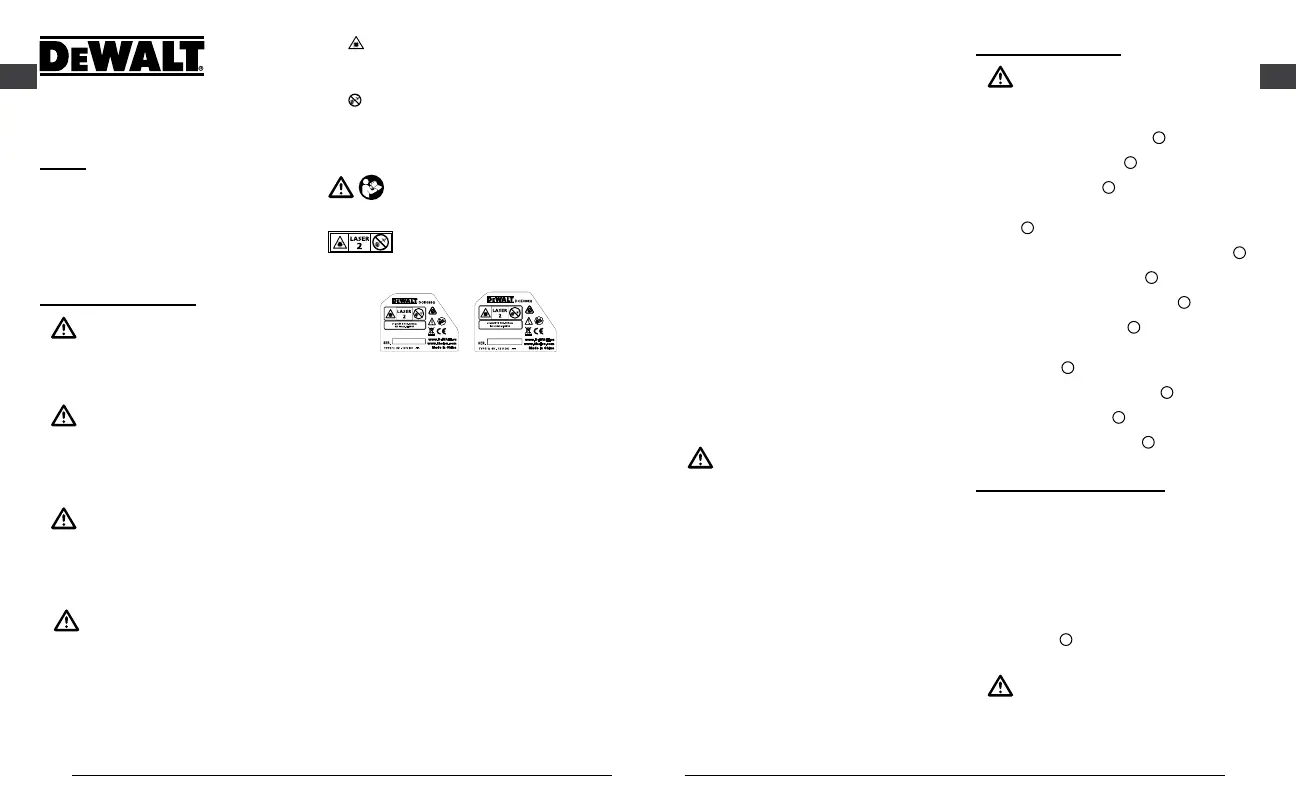

Warnetiketten
Für Ihren Komfort und Ihre Sicherheit benden sich die
folgenden Etiketten auf Ihrem Laser.
WARNUNG: Zur Reduzierung der
Verletzungsgefahr ist die Betriebsanleitung zu
lesen.
WARNUNG: LASERSTRAHLUNG. STARREN
SIE NICHT IN DEN STRAHL. Klasse 2
Laserprodukt
• Betreiben Sie den Laser nicht in explosionsgefährdeten
Umgebungen, in denen sich z. B. brennbare
Flüssigkeiten,GaseoderStaubbenden.
Elektrowerkzeuge erzeugen Funken, die den Staub oder die
Dämpfe entzünden können.
• Verwenden Sie den Laser nur mit den speziell dafür
vorgesehenen Batterien. Bei Verwendung anderer Akkus/
Batterien besteht Brandgefahr.
• Bewahren Sie nicht verwendete Laser für Kinder und
Personen ohne Erfahrung unerreichbar auf. Laser sind in
den Händen nicht geschulter Personen gefährlich.
• Verwenden Sie nur Zubehör, das vom Hersteller speziell
für Ihr Modell empfohlen wurde. Zubehör, das für einen
Laser geeignet ist, kann bei Verwendung an einem anderen
Laser eine Verletzungsgefahr darstellen.
• LassenSieIhrWerkzeugnurvonqualiziertem
Fachpersonal reparieren. Service oder Wartung durch
unqualizierte Personen kann zu Verletzungen führen.
Um das DeWALT Servicecenter in Ihrer Nähe ausndig zu
machen, gehen Sie auf
www.dewalt.com im Internet.
• Verwenden Sie keine optischen Instrumente wie
Teleskope oder Theodolite, um den Laserstrahl zu
sehen. Dies könnte zu schweren Augenverletzungen
führen.
• Bringen Sie den Laser in keine Position, in der
Personen absichtlich oder unabsichtlich in den
Laserstrahl schauen können. Dies könnte zu schweren
Augenverletzungen führen.
• Schalten Sie den Laser aus, wenn er nicht verwendet
wird. Den Laser eingeschaltet zu lassen erhöht das Risiko ,
in den Laserstrahl zu starren.
• Demontieren Sie das Laser-Tool nicht. im Inneren gibt es
keine vom Benutzer zu wartenden Teile.
• Nehmen Sie keinerlei Veränderungen an dem Laser
vor. Die Modizierung des Tools kann in einer gefährlichen
Laserstrahlenbelastung resultieren.
• Betreiben Sie den Laser nicht in der Nähe von Kindern
und lassen Sie ihn nicht von Kindern bedienen. Dies
kann zu schweren Augenverletzungen führen.
• Keinesfalls Warnaufkleber entfernen oder unkenntlich
machen. Das Entfernen von Aufklebern erhöht die Gefahr
von Strahlenbelastung.
• Stellen Sie den Laser sicher auf einer ebenen
Oberächeauf. Wenn der Laser fällt, kann der Laser
beschädigt werden oder es können schwere Verletzungen
resultieren
Laserinformationen
• Die Lasergeräte DCE088R und DCE088G sind Klasse 2
Laserprodukte.
• Die Laser DCE088R und DCE088G sind selbtjustierende
Laser-Tools, die innen und außen für horizontale (ebene),
vertikale und lotrechte Ausrichtungsprojekte verwendet
werden können.
WARNUNG:
Lesen Sie alle Anweisungen aufmerksam durch.
Die Nichtbeachtung der folgenden Anweisungen kann
zu Stromschlag, Brand und/oder schweren
Verletzungen führen.
Arbeitsbereich
• Halten Sie den Arbeitsbereich sauber und gut
ausgeleuchtet. Unaufgeräumte und dunkle Bereiche
begünstigen Unfälle.
• Betreiben Sie Laser-Tools nicht in explosionsgefährdeten
Umgebungen, in denen sich z. B. brennbare Flüssigkeiten,
Gase oder Staub benden.
• Halten Sie Zuschauer, Kinder und Besucher fern, während
Sie ein Laser-Tool betreiben. Ablenkung kann dazu führen,
dass Sie die Kontrolle über das Gerät verlieren
Elektrische Sicherheit
• Verwenden Sie das batteriebetriebene Werkzeug nur
mit den speziell dafür vorgesehenen Batterien. Bei
Verwendung anderer Akkus/Batterien besteht Brandgefahr.
Produktübersicht
WARNUNG:
Nehmen Sie niemals Änderungen am Tool oder
seinen Teilen vor. Es können Schäden am Laser oder
Personenschäden resultieren.
Abbildung 3 - Batterieschnittstelle
A
Abbildung 2 - Pendelsperre
B
Abbildung 2 - Tastatur
C
Abbildung 5B - EIN-/AUS-Taste: horizontale
Laserlinie
D
Abbildung 5B - EIN-/AUS-Taste: vertikale Laserlinie
E
Abbildung 5B - Batterieanzeige
F
Abbildung 3 - Magnetischer Drehwinkel
G
Abbildung 3 - Schlüsselloch
H
Abbildung 4 - Dreifuß-Gewindemontage
(1/4 - 20” & 5/8-11)
I
Abbildung 5A - Deckenbefestigung
J
Abbildung 5A - Klemme
K
Abbildung 5A - Schraubenloch
M
Batterien und Leistung
• Dieses Tool wird von den folgenden DeWALT
10.8V-Batterien betrieben: DCB120, DCB127 oder
können auch mit dem DEWALT AA Starter Pack betrieben
werden, das 4 x AA Batterien beinhaltet. Hinweis: Das AA
Starter Pack wird nur zum Gebrauch mit dem roten Laser
empfohlen
Einsetzen / Entfernen der Batterien
(Siehe Abbildung
3
)
Verwendung des AA Starter-Packs:
VORSICHT:
Das AA Starter Pack ist speziell ausschließlich auf
den Gebrauch mit den DeWALT 10.8V kompatiblen
Laserprodukten ausgelegt und kann nicht mit anderen
Tools verwendet werden. Versuchen Sie nicht, das
