KZ
20
PARUS (4ші сурет)
• декоративтік беттік тақтасы мен
желдеткіштердің клеммалық бөлігінің
• қақпағын шығарып алыңыз;
• желі сымын желдеткіш тұрқысындағы кабелді өткізу
үшін
• арналған саңылауынан (1) өткізіңіз;
• сымдар оқшаулауын 5-7 мм ұзындығында шешіңіз;
• сымдарды Х клемма тақтасына енгізіп, оларды бұрама
арқылы
• қыстырыңыз;
• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;
• клеммалық бөлігінің қақпағын орнына қайта орнатып,
беттік
• тақтасын үстінен біраз баса отырып жабыңыз.
PARUS -02 (Рис. 5)
• декоративтік беттік тақтасы мен желдеткіштердің клеммалық
бөлігінің қақпағын шығарып алыңыз;
• желі сымын желдеткіш тұрқысындағы кабелді өткізу үшін
• арналған саңылауынан (1) өткізіңіз;
• сымдар оқшаулауын 5-7 мм ұзындығында шешіңіз;
• сымдарды Х2 клемма тақтасына енгізіп, оларды бұрама арқылы
қыстырыңыз;
• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;
• клеммалық бөлігінің қақпағын орнына қайта орнатып, беттік
тақтасын үстінен біраз баса отырып жабыңыз.
4ші сурет: 4 PARUS, PRO
2
1
S3
5ші сурет: 5 PARUS -02
DICITI сериялық желдеткіштерді желіге қосу бойынша монтаж-
дық схемалары

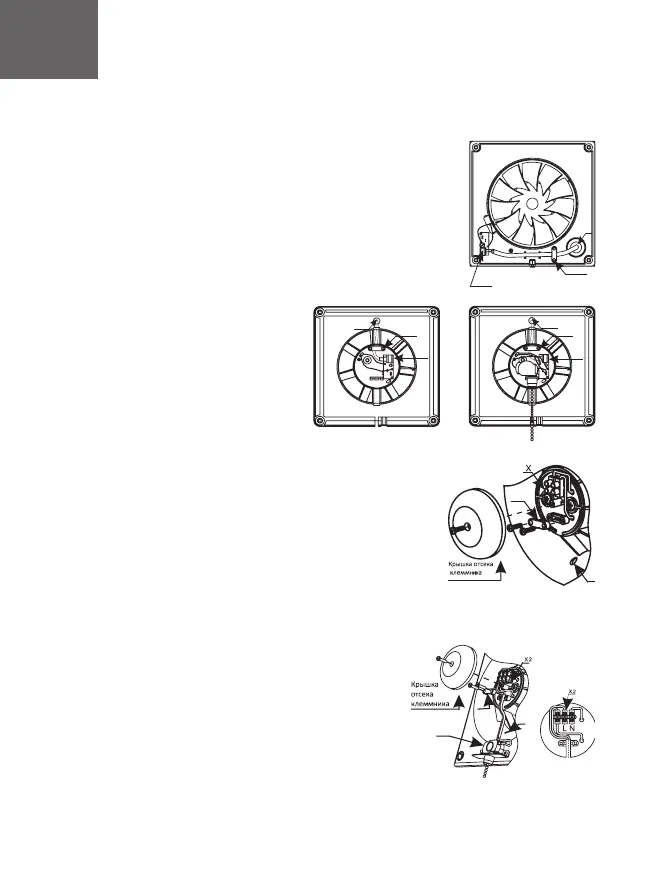

Желдеткішті желіге қосу реті 1ші-8ші суреттерде көрсетіледі
AURA/SILENT (1ші сурет)/SLIM (2ші-3ші
суреттер)
• декоративтік беттік тақтасын шығарып
алыңыз;
• сымдар оқшаулауын 5-7 мм ұзындығында
шешіңіз;
• желі сымын желдеткіш тұрқысындағы мен
кабелді өткізу үшін
• арналған саңылауынан (1) өткізіңіз;
• сымдарды Х2 клемма тақтасына енгізіп,
оларды бұрама арқылы қыстырыңыз;
• сымдарды қысқыш (2) көмегімен бекітіп
алыңыз;
• декоративтік тақтасының бекіткіштерін
тұрқыдағысаңылаулармен үйлестірңіз;
• панельвинт бұрамасымен бекітіңіз.
2
3
1
1
2
X
1
2
X
1ші сурет:AURA/SILENT
2ші сурет: SLIM
3ші сурет: SLIM -02
1
2
PRO (4ші, 6шы суреттер)
• ұстағыштардың кронштейндерін орнатыңыз;
• кронштейндерге алғашқы ұстағыштардың жұп
• қақпақтарын орнатыңыз;
• олардың үстінен желдеткішті орнатыңыз;
• желдеткіш тұрқысына екі жағынан ауа өткізгіштерді біріктіріп
қосыңыз;
• өзіне тұрқы біріктірілген тұрқыны жұп қақпақтармен бекітіңіз
STANDARD (7ші сурет)
• декоративтік беттік тақтасын шығарып алыңыз;
• желі сымын желдеткіш тұрқысындағы кабелді
өткізу үшін
• арналған саңылауынан (1) өткізіңіз;
• сымдар оқшаулауын 5-7 мм ұзындығында
шешіңіз;
• сымдарды Х клемма тақтасына енгізіп, оларды
бұрама арқылы
• қыстырыңыз;
• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;
• декоративтік тақтасының бекіткіштерін
тұрқыдағысаңылаулармен үйлестірңіз;
• панельвинт бұрамасымен бекітіңіз.
STANDARD -02 (8ші сурет)
• декоративтік беттік тақтасын шығарып алыңыз;
• желі сымын желдеткіш тұрқысындағы кабелді өткізу үшін
• арналған саңылауынан (1) өткізіңіз;
• сымдар оқшаулауын 5-7 мм ұзындығында шешіңіз;
• сымдарды Х2 клемма тақтасына енгізіп, оларды бұрама арқылы
• қыстырыңыз;
• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;
• декоративтік тақтасының бекіткіштерін тұрқыдағысаңылаулармен
үйлестірңіз;
• панельвинт бұрамасымен бекітіңіз.
