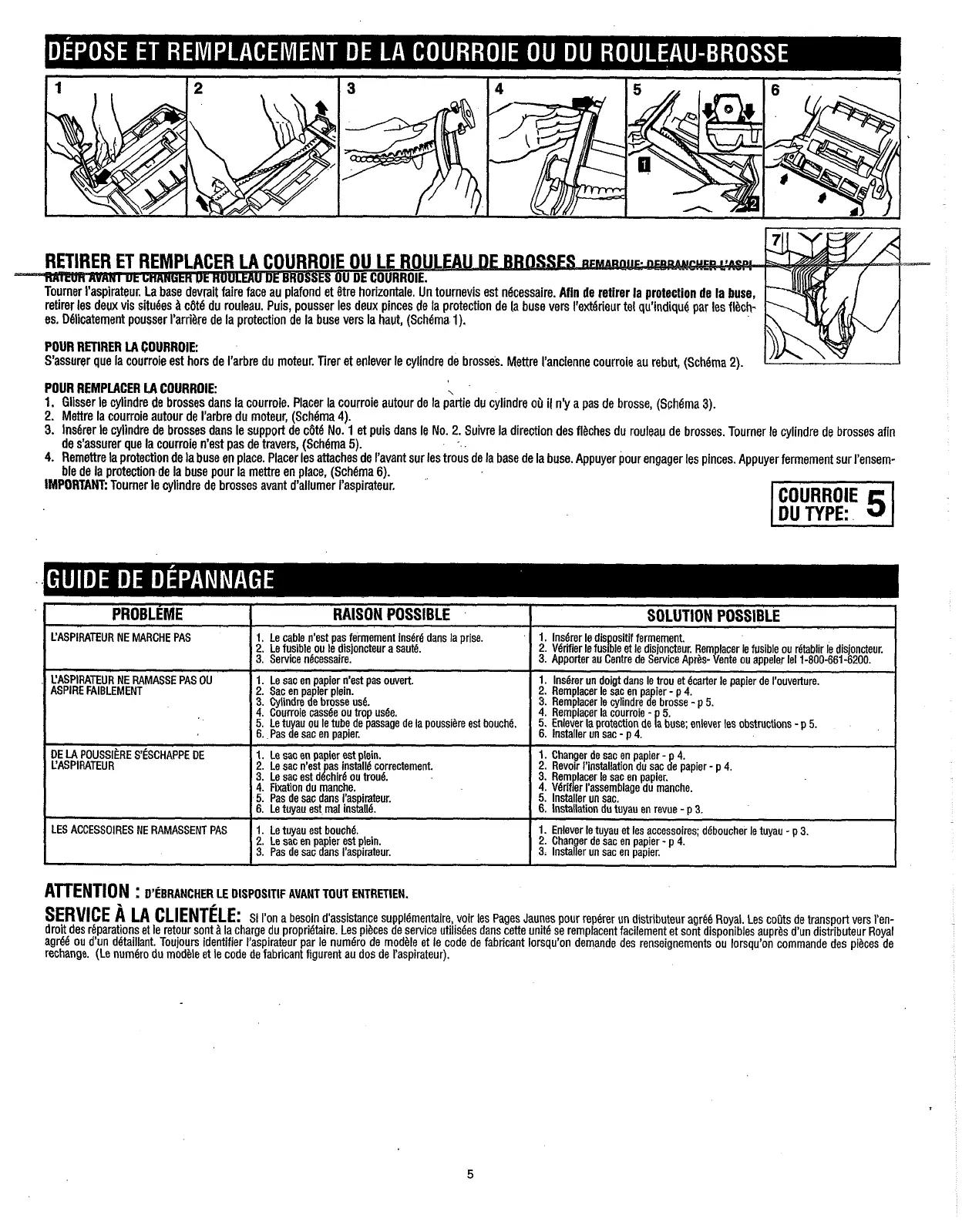

Dirt Devil UPRIGHT Series - Page 15

POUR RETIRER LA COURROIE:
S'assurer que la courroie est hors de I'arbre du moteur. Tirer et enlever le cylindre de brosses. Mettre I'ancienne courroie au rebut, (SchBma
2).
POUR REMPLACER LA COURROIE: \
1. Glisser le cylindre de brosses dans la courroie. Placer la courroie autour de la partie du cylindre oil il n'y a pas de brosse, (Sch6ma 3).
2. Mettre la courroie autour de I'arbre du moteur, (Schema 4).
3. lnserer le cylindre de brosses dans le support de c6tB No. 1 et puis dans le No. 2. Suivre la direction des flbches du rouleau de brosses. Tourner le cylindre de brosses afin
de s'assurer que la courroie n'est pas de travers, (Schema 5).
4. Rernettre la protection de la buse en place. Placer les attaches de I'avant sur les trous de la base de la buse. Appuyer pour engager les pinces. Appuyer fermement sur I'ensem-
ble de la protection de la buse pour la mettre en place, (Schema
6).
IMPORTANT: Tourner le cylindre de brosses avant d'allumer I'aspirateur.
PROBLEME
L'ASPIRATEUR NE MARCHE PAS
L'ASPIRATEUR NE RAMASSE PAS OU
ASPIRE
FAIBLEMENT
DE
LA POUSSIPRE S~~CHAPPE DE
L'ASPIRATEUR
LES ACGESSOlRES NE RAMASSENT PAS
RAMON POSSIBLE I SOLUTION POSSIBLE
1. Le cable n'est pas ferrnement ins6r6 dans la prise.
2.
Le fusible ou le disjoncteur a saute.
3. Service nbcessaire.
1. Le sac en papier n'est pas ouvert.
2. Sac en papler plein.
3. Cylindre de brosse us6.
4. Courroie cass6e ou trop us6e.
5. Le tuyau ou le tube de passage de la ~oussi&re est bouch6.
6. Pas de sac en papier.
'
.
1. Le sac en papier est plein.
2. Le sac n'est as install6 correctement.
3. Le sac est dhhirh ou trou6.
4. Fixation du manche.
5. Pas de sac dans I'asoirateur.
1. Inserer le dis ositif fermement
2. Verifier le fusPble et le disjoncteur. Remplacer le fusible ou r6tablir ie disjoncteur.
3. Apporter au Centre de Service Aprhs- Vente ou appeler tell-800-661-6200.
1. Inshrer un doigt dans le trou et Bcarler le papier de I'ouve~ture.
2. Remolacer le sac en oaoier - o 4.
3. Remplacer le cylindri de broSse - p 5.
4. Remplacer la courroie - 5
5. Enlever la protection de k duse: enlever les obstructions - D 5.
6. Installer un sac - p 4.
1. Changer de sac en papier - p 4.
2. Revoir I'installation du sac de papier - p 4.
3. Remplacer le sac en oaoier.
I
4. V6rifier I'assemblage'd~i manche.
5. lnstaller un sac.
6. Le tuyau est
ma1 insia116.
6. InstaMation du tuyau en revue
- p 3.
1. Le tuyau est bouch6. 1. Enlever le tuyau et les accessoires; ddboucher le tuyau - p 3.
2. Le sac en papier est plein.
2. Changer de sac en papier - p 4.
3. Pas de sac dans I'aspirateur.
3. Installer un sac en papier.
ATTENTION : D'EBRANCHER LE DlSPOSlTlF AVANT TOUT ENTRETIEN.
SERVICE A LA CLIENTELE: si l'on a besoin d'assistance suppl6mentaire. voir les Pages Jaunes pour rep6rer un distributeur agrh6 Royal. Les co~s de transport vers I'en-
droit des rhparations et le retour sont
i la charge du proprihtaire. Les pieces de service utilis6es dans cette unit6 se remplacent facilement et sont disponibles aupres d'un distributeur Royal
agr6B ou
d'un d6taillant. Toujours identifier I'aspirateur par le numbro de modele et le code de fabricant lorsqu'on demande des renseignements ou lorsqu'on comrnande des pieces de
rechange. (Le numero du modele et le code de fabricant figurent au dos de I'aspirateur).
