13.2 Automatismes en parallele

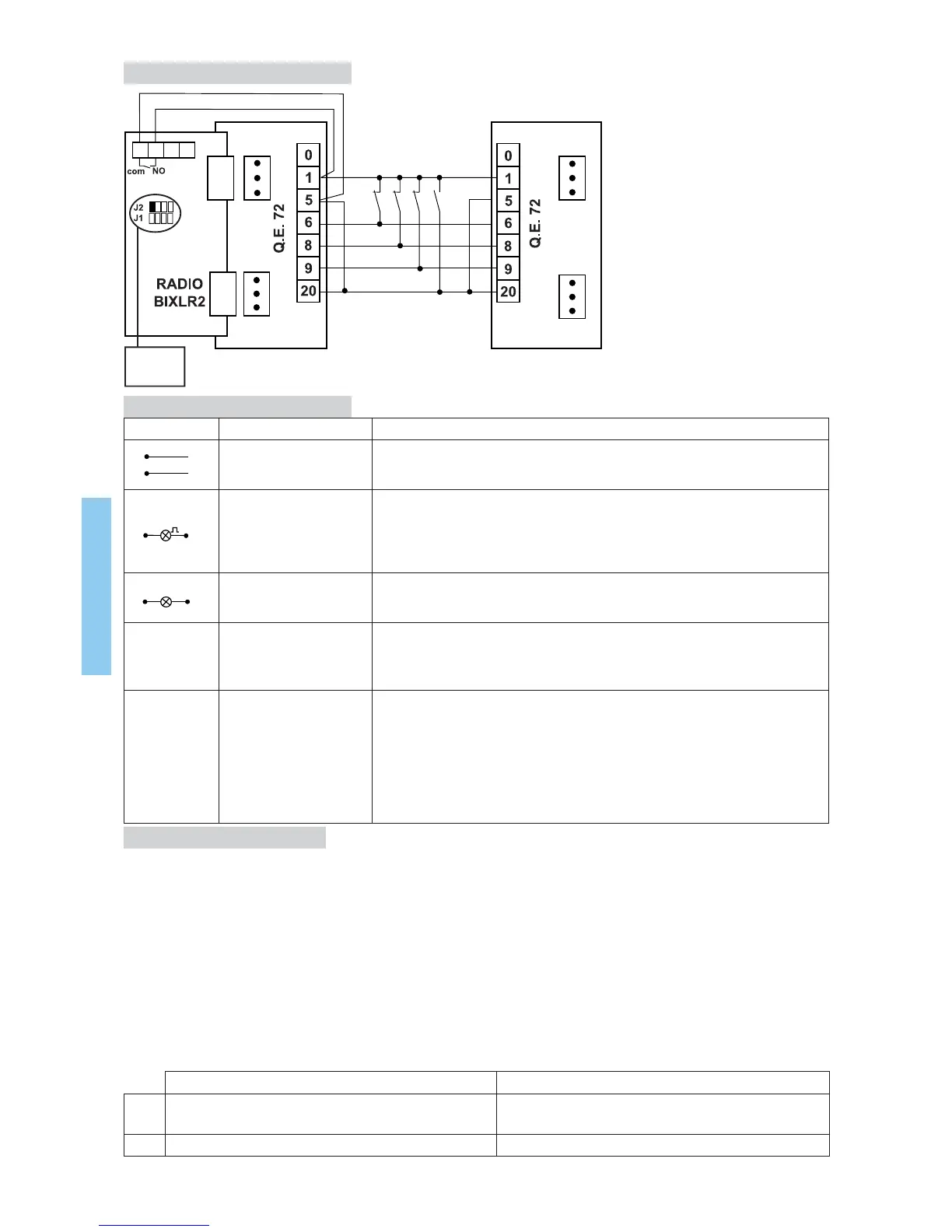

Il est possible de commander deux
automatismes en parallèle avec une
radio, en effectuant les raccordements
indiqués dans la figure.
Les commandes 1-5 et 1-20 délivrées
simultanément correspondent à une
commande d’ouverture totale. La
fermeture n’est possible qu’en
réglant la fermeture automatique
avec le trimmer TC qui ne doit pas
être en position maximum et doit
se trouver dans la même position
dans les deux armoires électriques
72. N.B.: Dans cette configura-
tion, l’ouverture partielle n’est
pas active .
13.3 Sorties et accessoires
13.4 Selection et reglages
TC - Temps de fermeture automatique. De 0 à 120 s, avec TC allant à 3/4 de tour. Le comptage commenceou redémarre:
- pendant le temps fixé sur TC: - à la fin de la manoeuvre d’ouverture;
- pendant la moitié du temps fixé sur TC: - aprés l’intervention d’une sécurité (1-6/1-8)
- aprés de commande d’ouverture partielle.
TC au maximum ou une commande d’arrêt 1-9 désactive la fermeture automatique. Si elle est désactivée par 1-9, la
fermeture automatique ne sera réactivée, après la fermeture du contact 1-9, qu’après une commande 1-5 ou 1-20. Attention:
la position de TC (fermeture automatique activée ou non) sélectionne également le fonctionnement de la commande 1-5.
R1 - Réglage du dispositif de détection d’obstacles. L’armoire électrique est équipée d’un dispositif de
sécurité qui arrête le mouvement en cas d’obstacle pendant la manoeuvre d’ouverture et inverse le mouvement
pendant la manoeuvre de fermeture,sauf sur les 10 derniers mm où s’effectue l’ARRET. Après avoir éliminé
l’obstacle, le portail cherche automatiquement la butée et continue sa course à la vitesse d’acquisition. La
sensibilité aux obstacles diminue si l’on tourne le trimmer dans le sens des aiguilles d’une montre.
J1=NO
J2=CH1
NO RADIO
Sortie Valeur Description
1
0
+
-
24V= / 0.3 A (nominal)
Alimentation des accessoires. Sortie pour l’alimentation accessoires
extérieurs y compris la lampe “portail ouverte”.
24V= / 30 W
(1,25 A)
Lampe clignotante (LAMPH). S’allume pendant la manoeuvre d’ouvertu-
re et de fermeture. Pour la fermeture automatique, le clignotement commence
3 s avant la fin du temps établi avec TC; si TC est inférieur à 3 s, le
préclignotement s’effectue pendant toute la durée de l’arrêt.
24V= / 3 W
(0,125 A)
Lampe portail ouverte (sortie analogique). Active une lampe qui ne
s’eteint que lorsque le portail est fermée.
C
Lampe d’éclairage. Il existe un kit d’èclairage en option (LUXK3) activée
à chaque commande 1-5 et 1-20 pendant 180 s.
2G7 - 9 W
BAT
2 x 12 V / 2 Ah
FUSE 10 A
Fontionnement sur batteries. Il existe un kit de batteries en option (BATK3,
équipée d’un circuit de contrôle et d’un chargeur de batteries). En présence de
tension secteur, l’armoire électrique assure le maintien de la charge des
batteries. En l’absence de tension secteur, l’armoire est alimentée par les
batteries jusqu’au rétablissement de la tension secteur ou jusqu’à ce que la
tension des batteries descende au-dessous du seuil de sécurité. Dans ce
dernier cas, l’armoire électrique s’éteint.
DIP1
DIP2
OFF
ON
Sélectionne le sens de marche (Porte du
motoréducteur qui peut inspecté) =
ouverture vers la droite
Sélectionne le sens de marche (Porte du motoréducteur
qui peut inspecté) = ouverture vers la gauche
Vitesse d’ouverture = 0.16 m/s Vitesse d’ouverture = 0.25 m/s
113
014
FRANÇAIS
