dji N3 Quick Start Guide

N3
快速入门指南
8
©
2016
大疆创新 版权所有
CHS
PMU 模块
1. iBAT
智能电池通信接口

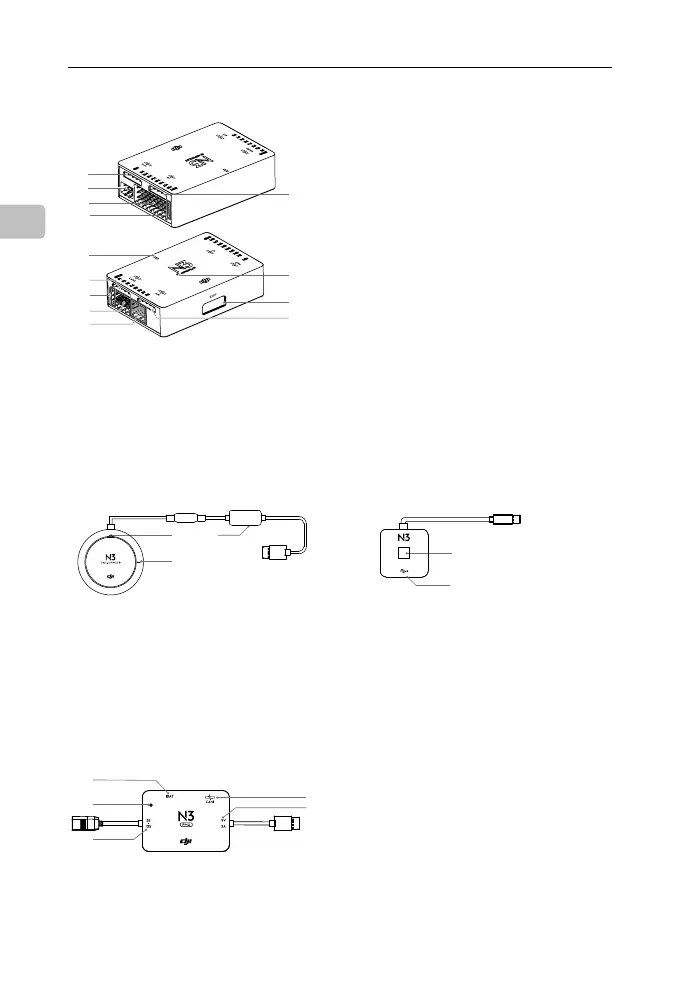

模块及端口说明
主控器 (FC)
1. PMU
PMU 模块（9V 2A）接口
2. LED
LED 模块接口
3. M1-M8
M1-M8 电调 PWM 接口
4. iESC
DJI 智能电调通信接口
（需要使用智能电调通信转接线）
5. RF
DJI Lightbridge 2 接收机接口
6. FC 指示灯
指示模块当前状态
7. CAN2
CAN Bus 接口（预留扩展）
8. SBus
接收机接口（S-Bus / DJI DR16）
9. F1-F4
多功能 PWM 输出接口
10. F5-F8
多功能 PWM 输入 / 输出接口
11. API
串口通信接口（SDK）
12. EXP
扩展接口（连接 A3 升级套件）
13. 主控器安装标记
主控器安装朝向标记
LED 模块
1. 飞行状态指示灯
指示飞行控制系统状态
2. Micro USB
飞行控制系统调试接口
1
2
5
3
4
1
2
LED
GNSS-Compass 模块
1. GNSS-Compass 安装标记
指向飞行器机头方向
2. GNSS-Compass 指示灯
指示模块当前状态
3. CAN1 扩展接口
CAN Bus 扩展接口
3
2
1
2. 电源指示灯
指示当前供电状态
3. 3S-12S
锂电池或 DJI 智能飞行电池接口
4. 9V 2A
连接主控器进行供电
5. CAN1
连接 GNSS-Compass 模块
1
2
3
6
7
8
9
10
4
5
11
12
13

dji N3 Specifications

General

Product type	Control unit
Product color	Black
Brand compatibility	DJI

Weight and Dimensions

Weight	132 g
