DJl Mavic - Page 25

©
2017 DJI
Alle Rechte vorbehalten
.
23
DE
Rechter vorderer
Rahmenträger
(1)
Linker vorderer
Rahmenträger
(2)
Linker hinterer
Rahmenträger
(3)
Rechter hinterer
Rahmenträger
(4)

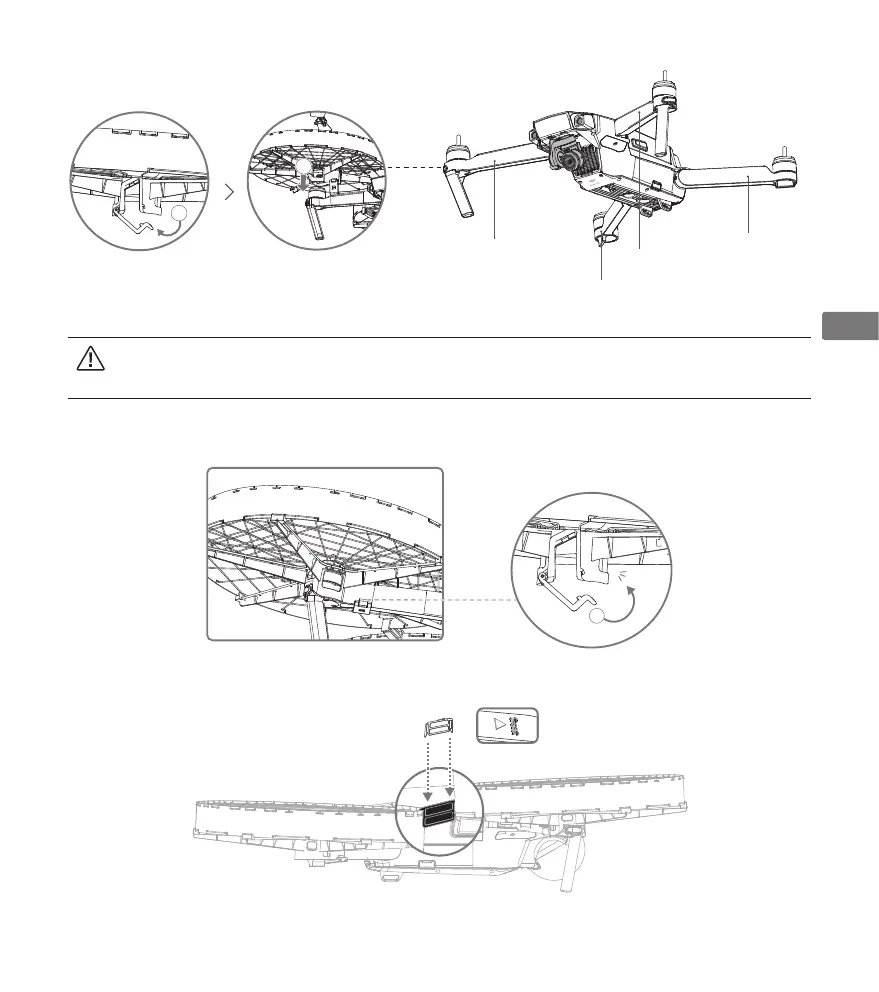

Jeder Propellerkäg ist an der Unterseite mit einer Zahl markiert. „1“ bezieht sich auf den rechten vorderen Rahmenträger,
„2“ auf den linken vorderen Rahmenträger, „3“ auf den linken hinteren Rahmenträger und „4“ auf den rechten hinteren
Rahmenträger. Vertauschen Sie sie NIEMALS.
2. Schließen Sie den Verschluss, und achten Sie darauf, dass ein Klicken zu hören ist. Wiederholen Sie die Schritte 1 bis 2 beim Propeller
4 am rechten hinteren Rahmenträger.
3
Klick!
1
2
3. Mit dem Sicherungsverschluss können zwei Käge miteinander verbunden werden. Verbinden Sie die Unterseite des Propellerkägs 1
mit der Oberseite des Propellerkägs 4 (siehe Abbildung).
4. Wiederholen Sie die Schritte 1 bis 3, um die Propeller auf der linken Seite zu montieren.
