DJl Mavic - Page 45

©
2017 DJI Todos os direitos reservados.
43
PT

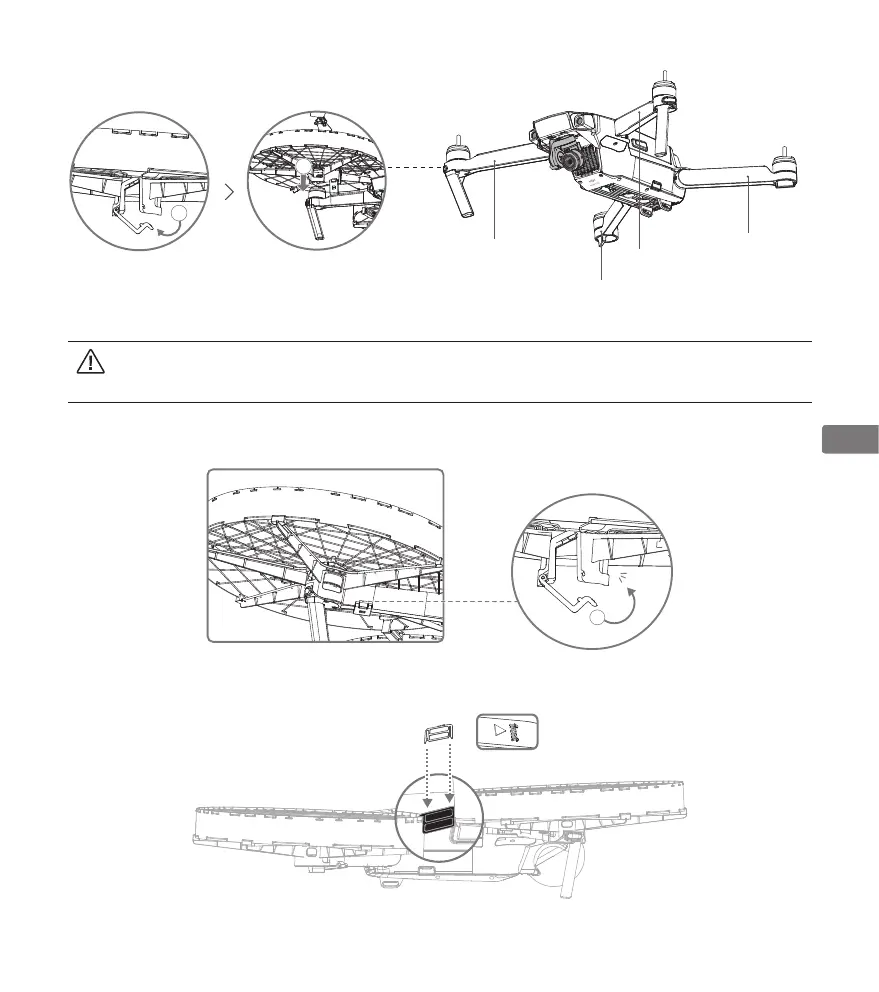

Braço da estrutura
frontal direita
(1)
Braço da estrutura
frontal esquerda
(2)
Braço da estrutura
traseira esquerda
(3)
Braço da estrutura
traseira direita
(4)
Cada gaiola da hélice tem um número marcado embaixo. (1) refere-se ao braço da estrutura frontal direita, (2) ao braço da
estrutura frontal esquerda, (3) ao braço da estrutura traseira esquerda e (4) ao braço da estrutura traseira direita. NÃO os
confunda.
2. Encaixe a trava e certique-se de que ela esteja rmemente presa, ouvindo um "clique". Repita as etapas 1 a 2 para a gaiola da hélice
identicada com (4) no braço da estrutura traseira direita.
3
Clique
1
2
3. Use a trava de xação para conectar duas gaiolas, conectando a parte de baixo da gaiola da hélice identicada com (1) e a parte
superior da gaiola da hélice identicada com (4), como mostrado abaixo.
4. Repita as etapas 1 a 3 para instalar as gaiolas da hélice no lado esquerdo.
