DLS T20 - Page 3

DLS T20 TWEETER
SATSEN INNEHÅLLER:
 2 st 20 mm riktbara tweeterelement
 Monteringsdetaljer för yttre och infällt montage
INKOPPLING AV FILTER
T20 kopplad till annat 2-vägs system:
Ett separat tweeter filter måste användas (art.no 9-
25604). Filtret ingår endast när T20 köps separat som
tune-up högtalare för inkoppling till andra system.
DLS Svenska AB
Box 13029
402 51 Göteborg
Tel. 031 - 840060
Fax 031 - 844021
E-post: info@dls.se
www.dls.se
Storlek 20 mm, 4 ohm
Nominell effekt (RMS) 50 Watt, 80 watt max
Frekvensområde 1,5 kHz-20 kHz
Känslighet 93 dB
Delningsfrekvens 3,5 kHz med kabelfilter 9-25604
Magnet, diameter 20 mm
Monteringsdjup 20 mm (infälld montering)
Monteringshål 48 mm (infälld montering)
Dome material Silke
FAKTA OM DLS T20 TWEETER
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
Röd +
Bilstereo / slutsteg
Svart -
Blå +
Svart -
Röd +
Tweeter T20
Bas/mid
Svart -
Lågpass filter
(om det finns)
Gul
Högtalar-
impedans 4Ω
Tweeter nivåval:
Röd till röd = hög nivå
Röd till gul = låg nivå
Tweeter filter
9-25604
Röd
INPUT WOOFER TWEETER + - + - + -
Bas/mid
Tweeter
Bilstereo / slutsteg
Tack för att du köpt DLS T20 tweeter. T20 ingår som standard i
DLS C4, C5A, C6A, C36, PS4, PS4A, R4 and Reference 6.3 hög-
talarsatser. De kan även köpas separat och kopplas till valfritt
system som så kallad "Tune-up" högtalare för förbättrad diskant-
återgivning.

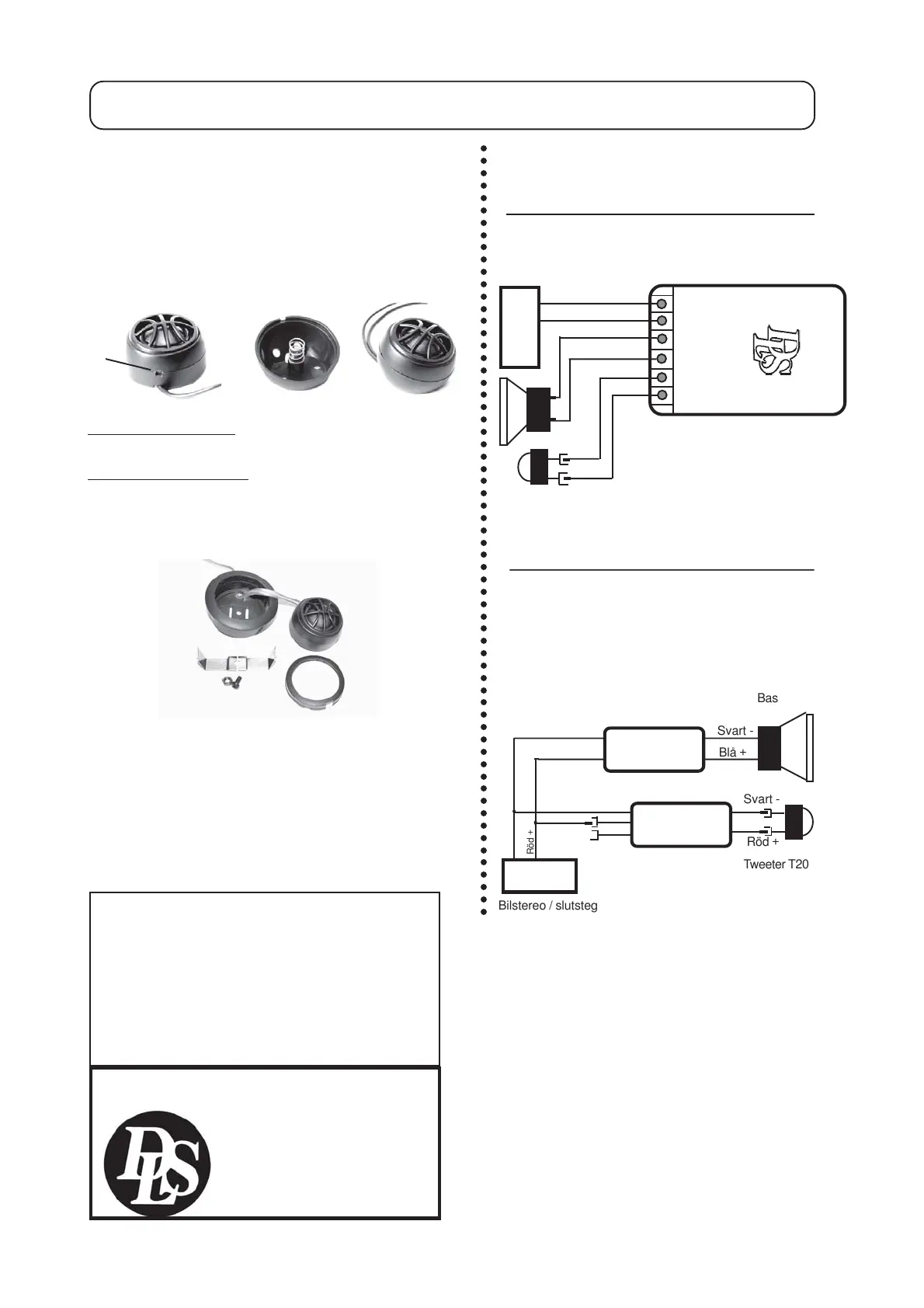

MONTERING:
T20 kan monteras utanpåliggande med plan fästplatta (1), eller
vinklad kåpa (2). Alternativt infällt i ex.vis en dörrsida.
YTTRE MONTERING:
För yttre plan montering: Använd endast den plana montering-
skoppen som på bild 1 (sitter monterad så från början). Fäst med
2 st skruv eller dubbelhäftande tejp i underlaget.
För vinklad yttre montering: Avlägsna den plana koppen genom
att bända med en liten skruvmejsel i spåret (A). Tryck fast hög-
talarelementet i den vinklade koppen (2) som på bild 3. Drag ka-
beln genom det mittersta hålet. Med bifogade skruvar eller dubbel-
häftande tejp kan tweetern monteras i två olika lägen, mer eller
mindre vinklat.
INFÄLLD MONTERING:
Gör ett hål på 48 mm i dörrsidan. Montera de två bifogade
fjädrande vingarna (B) genom spåren i mitten på
monteringskoppen (A), så som de ligger på bilden, med hjälp av
bifogade M4 skruv o mutter (C). Koppen fästs genom att dra åt
M4-skruven så att vingarna pressas mot dörrsidans baksida.
Diskantelementet (E) läggs sedan i koppen och fästs genom att
ringen till höger på bilden ovan(D) trycks fast i mellanrummet
mellan koppen och elementet. Kabeln träs genom hålet i koppens
botten som på bilden.
Har du några frågor om produkten så kontakta gärna
DLS kundservice på nedanstående telefonnummer.
Inkoppling och val av diskantnivå:
De medföljande kabelfiltren (när T20 köps som tune-up
högtalare) ansluts i serie till respektive diskanthögtalare
enligt skissen. På filtret kan nivån till diskanten justeras i
två steg, high eller low med hjälp av den gula och röda
kabeln som kommer ut ur filtret. Är diskanten riktad rakt
mot lyssnaren bör låg nivå väljas. Välj annars det som
du tycker låter bäst. Till system med boxfilter ändras
diskantnivån inuti filterboxen genom att flytta en bygel.
Ibland kan mellanregisteråtergivningen förbättras genom
att fasvända diskanten, d.v.s. växla + och -. Prova själv
för att se vad du tycker låter bäst.
OBS! De bipackade filtren måste användas.
Kopplas diskanten in utan filter går den sönder,
dessutom blir ljudet dåligt.
Skissen visar T20 inkopplad till ett 2-vägs system.
Inkopplingen kan variera mellan högtalarmodellerna.
A
2
1
3
DLS Svenska AB 09-01-29
A
C
B
D
E
