2. Montage der Tastatur / Assembly of the keybed
Die Tastatur muss auf einer stabilen Platte montiert werden, um ein Durchbiegen des
Tastaturrahmens zu verhindern. Verwenden Sie zur Befestigung 11x Schrauben M5
mit metrischem Gewinde (M5x20 liegen bei).
Wichtig: Beachten Sie unbedingt die Montagehinweise auf der letzten Seite.
The keybed must be assembled to a solid plate to avoid the keybed frame from
bending. Use 11x metric screws M5 (M5x20 are included).
Important: Follow the assembly instructions on last page.
3. KK88-Scannerplatine / KK88-Scanner Board
Die KK88-Scannerplatine ist bereits unter der Tastatur auf den Kontaktplatinen
montiert und an diese angeschlossen. Führen Sie das dort aufgesteckte runde graue
Datenkabel zum LMK4+ Mainboard und stecken Sie es dort auf den gezeigten
Steckverbinder auf.

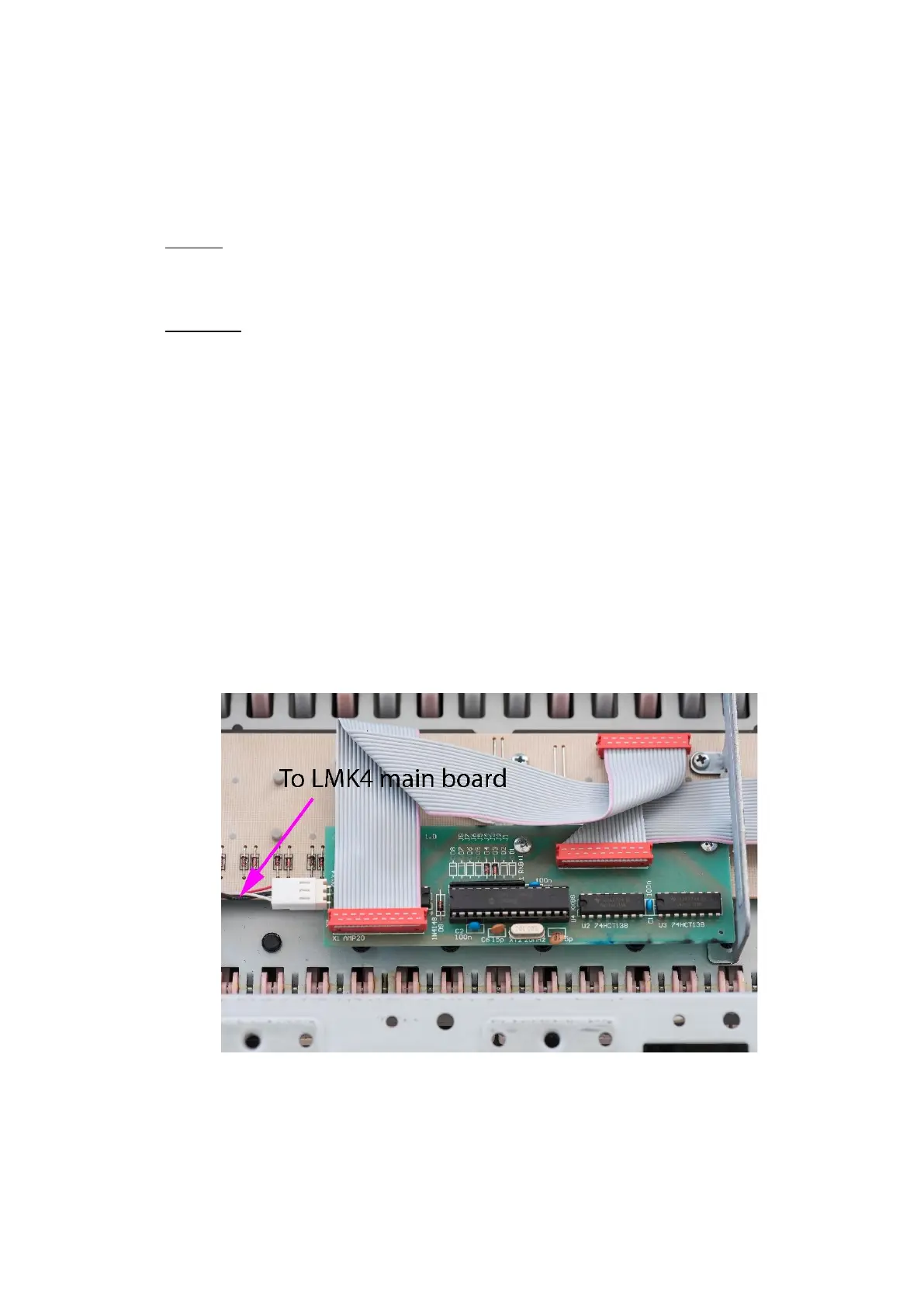

The KK88 Scanner Board is already assembled and connected to the contact boards of
the keybed. Lead the round grey data cable to the LMK4+ main board and plug it to
the shown connector.
