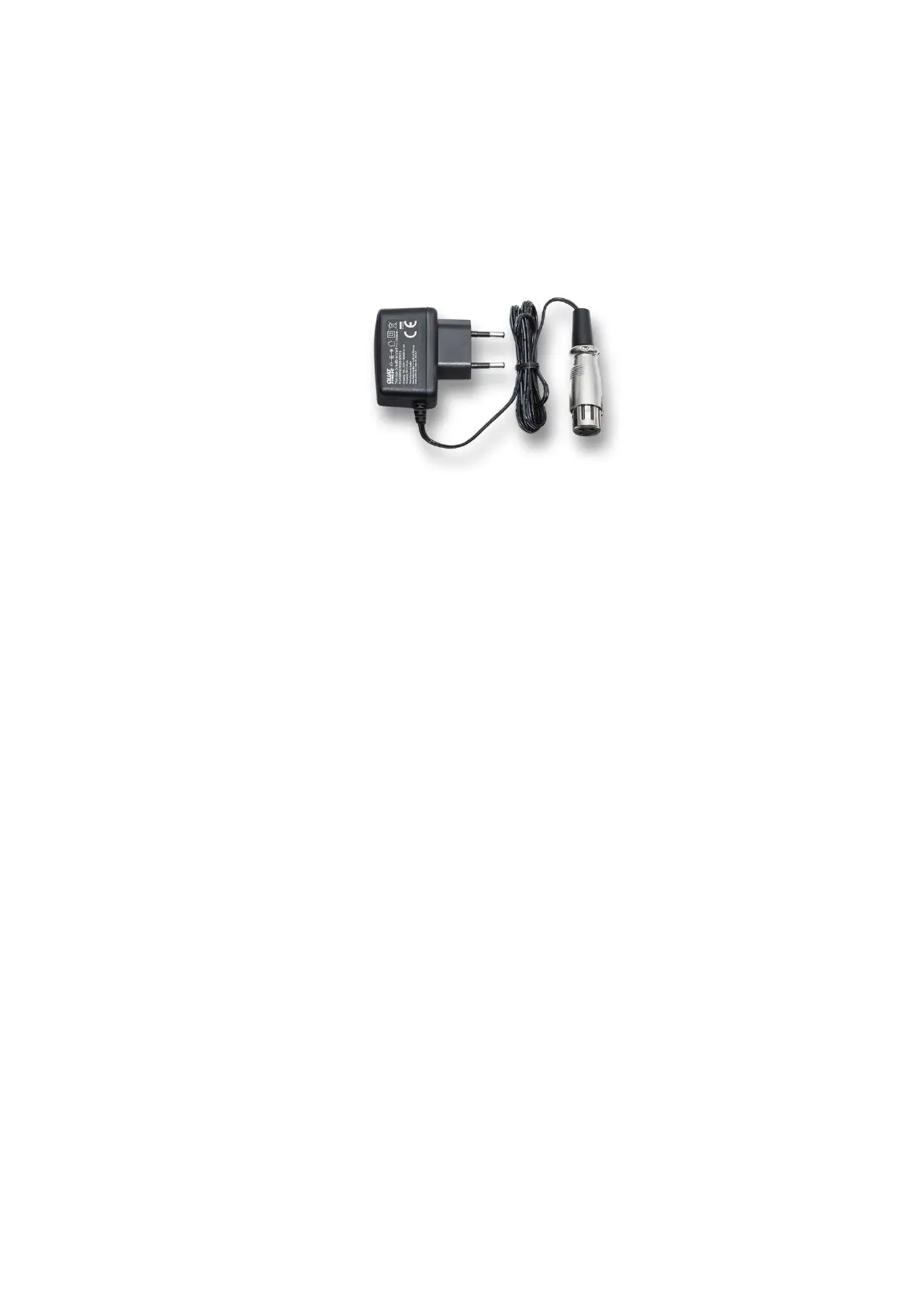

7. Stecker-Netzteil / Power Adaptor
Verwenden Sie nur das mitgelieferte XLR-Steckernetzteil 100-240VAC / 9VDC-500mA.
Only use the 100-240VAC / 9VDC-500mA power adaptor provided
7. Hinweise zur Inbetriebnahme
Nach dem Anschließen des XLR-Stecker-Netzteils an den XLR-Stromversorgungsanschluss an
der Anschlussplatte des Mainboards startet das Gerät immer mit Preset 1. Im
Aulieferungszustand ist der Presetname mit "INITPRES" vorgegeben. Alle Presetnamen
können vom Benutzer beliebig verändert werden (siehe Bedienungsanleitung).
Nach dem Laden des Auslieferungs-Presets "INITPRES" befindet sich das Gerät in folgendem
Zustand:
- nur Splitzone 1 aktiv (Zonen 2-8 deaktiviert): das Gerät sendet über den gesamten
Tastaturberich auf Midi-Kanal 1. Alle Zoneneinstellungen werden im Split Menü
vorgenommen (siehe Bedienungsanleitung)
- alle Controller (Wheels, Schieberegler, externe Regler/Pedale, usw.) sind deaktiviert.
Diese müssen im Controllermenü nach Bedarf aktiviert werden (siehe unten bzw.
Bedienungsanleitung):
Wechseln Sie in das Controller-Menü [CTR] und aktivieren/deaktivieren Sie die nachstehend
genannten Controller durch wiederholtes Betätigen der angegebenen Bedientaster. Der
aktuelle Zustand wird im Display mit „ON“ und „OFF“ angezeigt:
[BANK 1]: Wheel1 (Selbstrückstellendes Rad)
[BANK 2]: Wheel2 (Nichtrückstellendes Rad)
[BANK 3]: E.CTR1 (Externer Fußregler 1)
[BANK 4]: E.CTR2 (Externer Fußregler 2)
[BANK 5]: CTR2 (Schiebegelrer 2)
[BANK 6]: Aftertouch (Tasten-Drucksensor)
[BANK 7]: CTR1 (Schieberegler 1)
[BANK8]: CTR3 (Drehregler)
[NR1]: EX.SW1 (Externes Fußschaltpedal 1)
[NR2]: EX.SW2 (Externes Fußschaltpedal 2)
